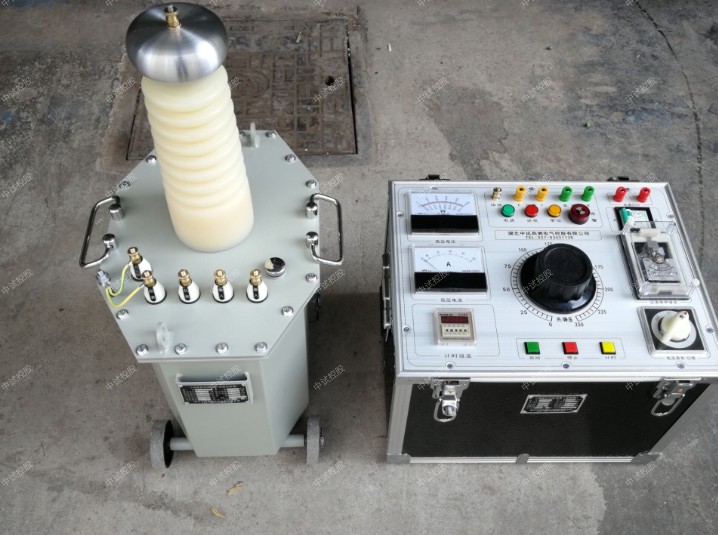

50KV/5KVA工頻耐壓試驗裝置

50KV/5KVA工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

按照試驗要求將控制箱、變壓器、被試品連接好。如下圖所示:

1．  接上電源，合上電源開關,控制箱綠燈、黃燈亮 (如果黃燈 不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

2．  按照被試品正常試驗所需電流大小和耐壓時間，選定電流  倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。（變壓器初級）過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔，例如當該耐壓設備作為電纜故障測試的沖擊電源使用的時候就要將控制箱的過流轉換開關打到OFF檔位來使用）。”

3．  選定變壓器的高壓電壓輸出方式:交流輸出時順時針旋入并擰緊短路桿(上圖24所示),直流輸出時逆時針旋轉并拔出短路桿(上圖24所示)。

4．  以上所有工作完成后，表示可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時藍燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

5．  當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

6．  在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

7．  再次使用時,重復上述步驟。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：

容量：5KVA

輸入電壓：AC200V 50Hz

輸入電流：25A

輸出電壓：AC：50KV  DC：70KV

輸出電流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

輸入電壓:AC220V 50Hz

輸入電流:23A

輸出電壓:0～250V

輸出電流:0～25A

1、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。

2、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

3、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。

4、在升壓或耐壓試驗過程中，如發現下列不正常情況：

    1 電壓、電流表指針擺動很大

    2 被試品發出不正常響聲

    3 發現絕緣有燒焦或冒煙現象

 應立即降壓，切斷電源，停止試驗并查明原因。

5、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、50KV/5KVA工頻耐壓試驗裝置對很多企業來說，在產品使用的時候，安全性是很重要的內容，寧可稍微犧牲一些效率也需要保證這一點。因此在對工頻耐壓試驗裝置產品進行考量的時候，是不是提供了足夠的保護就很關鍵了。

而在這個產品的時候，有兩個方面的保護效果是最關鍵的，分別是過壓保護功能和過流保護功能。儀器本身是在低壓環境下工作的，因此過壓保護就更重要，否則一旦出現問題，影響是非常巨大的。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
