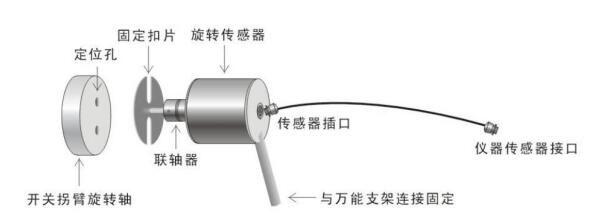

1. 旋轉傳感器

通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。中試控股開做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確

2. 開關特性儀直線傳感器（行程速度傳感器）

如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。

以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于SF6開關、油開關，方法類似。

提示：直線傳感器因其現場安裝的煩瑣性，針對不同的開關，自己設計安裝支架，保持傳感器的拉桿與開關動觸頭的運動平行和同步，可以很精確地測出開關的運動行程及相應的速度。

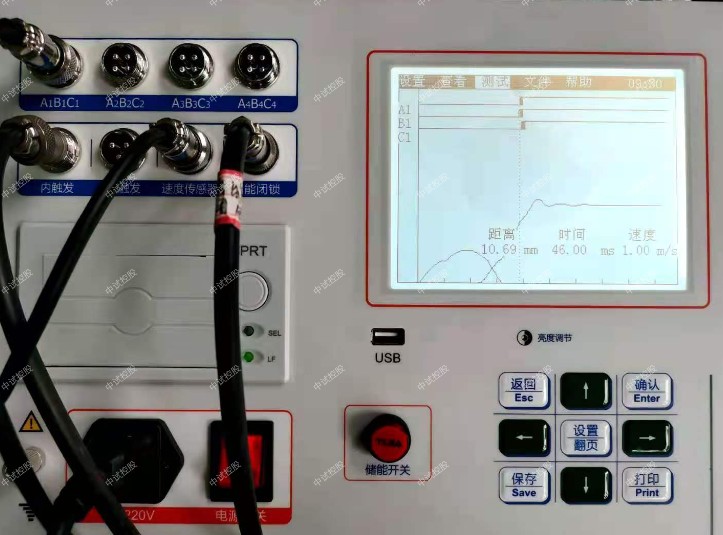

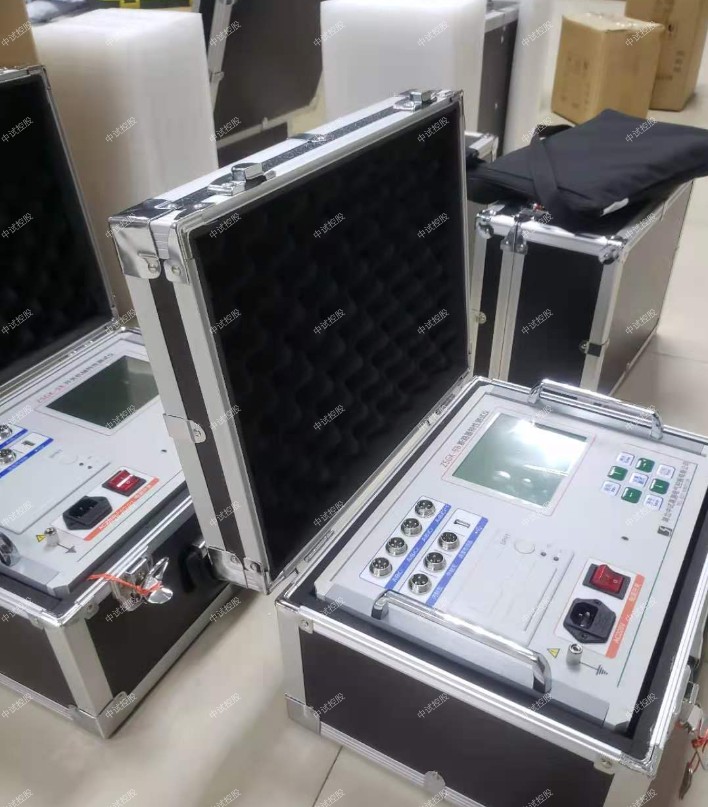

ZSKC-9500 高壓開關綜合測試儀（石墨雙端）、開關調試儀
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中試控股電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
特征
1、中試控股8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路合閘電阻、6路石墨觸頭測試。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、開關特性儀內部抗干擾電路可滿足800KV變電站內可靠使用。
參數
  1．時間測量：
              12路 固有分閘（合閘）時間
              分閘（合閘）相內不同期
              分閘（合閘）相間不同期
              合閘（分閘）彈跳時間（彈跳次數）
              測試范圍：0.01ms～20s，分辨率：0.01ms，準確度：0.5%±2個字
2. 合閘電阻測量：
               6路固有分閘（合閘）時間
               分閘（合閘）相內不同期
               分閘（合閘）相間不同期
               合閘（分閘）彈跳時間（彈跳次數）
               合閘電阻投入時間
3. 測量范圍：50～5000Ω,分辨率0.1Ω,精度1%
4.雙端接地開關測量：
             3路固有分閘（合閘）時間
             分閘（合閘）相內不同期
             合閘（分閘）彈跳時間及波形
5．開關特性儀速度測量：剛分（剛合）速度
             指定時間段（行程段或角度段）平均速度
6. 測速范圍：1mm傳感器 0.01～25.00m/s，
            0.1mm傳感器 0.001～2.50m/s
            0.5°角度傳感器 1周波/ 0.5°
7.行程測量：動觸頭行程（行程）
            接觸行程（開距）
            過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.5о
選配傳感器：300mm、1000mm、加速度傳感器
8.電流：最大電流輸出為20A。
9.交直流電源 ：AC 220V ± 10%；50Hz ± 2%
10.直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)
11. 隔離開關測量范圍：
⑴、電壓輸出：DC35～265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
12.主機體積：380×280×170mm
13.使用環境：  -10℃~+50℃
14.相對濕度：≤90%

本開關特性儀配備加速度測速傳感器，中試控股解決了現場安裝難的問題。萬能傳感器可直接固定在開關的提升桿、水平連桿或其他直線運動的傳動桿上。

注意1：萬能傳感器的插座方向應該與動桿的運動方向一致，且盡量保持與動彈平行。

注意2：萬能傳感器安裝應該根據連動桿的直徑選擇不同半徑的卡件，使傳感器牢固地固定在連動桿上。開關動作時，傳感器要保持和動桿一起運動，不可有相對滑動，以保證數據的準確性。

注意3：安裝萬能傳感器時，要估算好傳感器的運動范圍，前后或上下保留一定的空間，確保開關分、合時傳感器不與周圍其他開關部件碰撞。否則會造成傳感器不可逆損壞。

 旋轉傳感器

開關特性儀通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。中試控股開關做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。
