10kV3km電纜耐壓諧振裝置

串聯諧振電路耐壓試驗的質量因數是什么？

1. 介紹
串聯諧振裝置廣泛應用于變壓器、電容器等大容量試驗對象的現場交流耐壓試驗。針對實際應用中常見的問題，中試控股分析了串聯諧振耐壓試驗中影響因數質量q的幾個因素。
2. 測試對象的容量
q值是評價串聯諧振電路最重要的參數。它與高壓電容的工頻f和電感L成正比，與阻抗R成反比，R表示整個電路的有功損耗。在實際的工頻串聯諧振測試電路中，根據公式wl=l/wc可以得出電容電抗決定電感電抗的結論。
然而,Q = wL / R。如果測試對象是GIS或由獨立元件組成的設備，則可以分段進行耐壓測試，提高容抗，獲得更高的q值。中試控股采用變頻諧振裝置，試驗對象的容量較大，諧振頻率較低。在大多數情況下，這對測試對象是有幫助的。
3.電路損耗的等效電阻
無論何種工頻或變頻諧振裝置，若測試對象容量固定或高壓電抗器電感固定，當電路達到串聯諧振時，wl=l/wc，則有:
式中:Uout為輸出電壓;Uexc是中試控股根據上述公式輸入的勵磁電壓，提高q值的唯一方法是降低電路損耗電阻R。
實際測試電路由串聯測試裝置、高壓引線和測試對象三部分組成。該電路主要由高壓電抗器和串聯裝置中的測試對象構成。

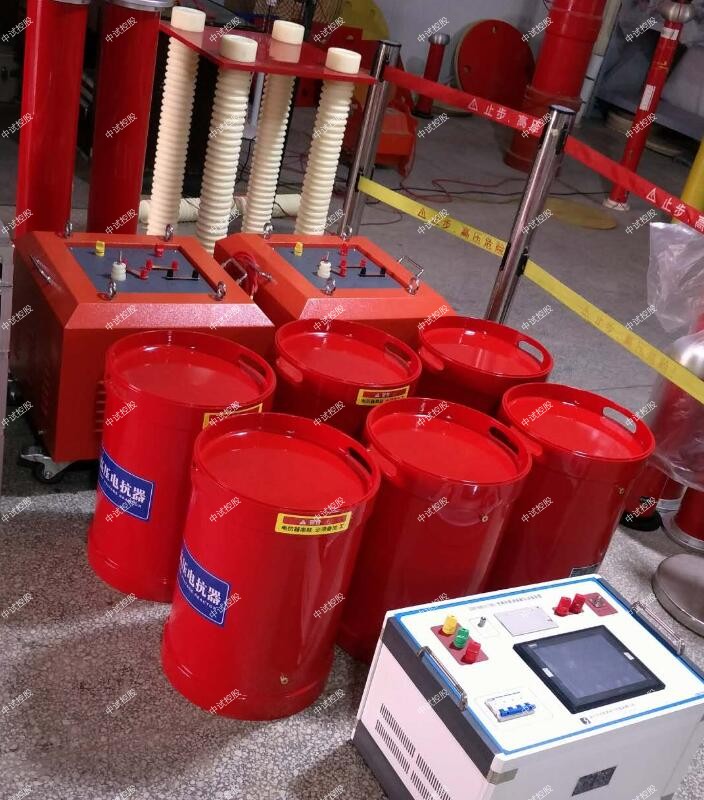

ZSBP-132KVA/22KV變頻諧振裝置 (10kV3km電纜耐壓諧振裝置)

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

10kV3km電纜耐壓諧振裝置特征

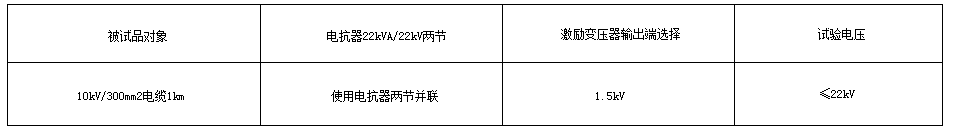

試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;
輸入電源：三相380V電壓，頻率為50Hz;
額定電壓： 22kV;
額定電流： 6A;
工作頻率：30-300Hz;
ZSBP-132KVA/22KV變頻諧振裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%;
工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；
溫   升：額定負載下連續運行5min后溫升≤65K;
品質因素：裝置自身Q≥30（f=45Hz）;
保護功能： 對被試品具有過流、中試控股過壓及試品閃絡保護（詳見變頻電源部分）;
測量精度：10kV3km電纜耐壓諧振裝置有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV           1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：1kV
結    構：干式；
重    量：約42kg；

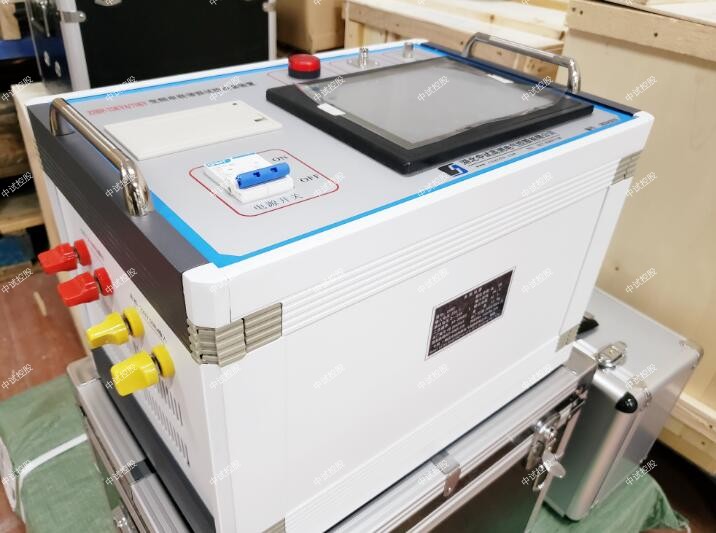

變頻電源ZSXB-F-6kW/220/380V             1臺
額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件zui高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV             3節
額定容量：44kVA;
額定電壓：22kV；
額定電流：2A；
電 感 量：55H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約42kg；

電容分壓器ZSFR-30kV/6000pF             1套
額定電壓：30kV；
高壓電容量：6000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

串聯諧振裝置損耗
ZSBP-132KVA/22KV變頻諧振裝置高壓電抗器主要決定串聯諧振器件的有源損耗。高壓電抗器電感大，電流小。因此，線圈的直流電阻可以達到ka。它與電抗器的鐵損耗構成了電路損耗電阻r的重要組成部分。為了便于進一步分析，我們引入了這一觀點將整個電路的q值分解為電路的各個部分。
設電路q值為Qs，串聯諧振器q值為QR，測試對象q值為Qi.
4.結論
(1)串聯諧振試驗中，影響q值的因素很多，包括被測對象的容量、電路損耗電阻、天氣等。
(2) Qs是一個復雜的參數，一般由QL和QR決定。
然而，中試控股在現場試驗中，其他因素也會影響Qs，包括高壓電極和高壓引線。特別是高壓引線的電暈損耗控制比較困難。隨著電壓的升高，高壓部分電暈損耗逐漸增大，導致Qs值明顯降低。最后，輸出電壓不能飽和，不再增加。
(3)降低高壓部分電暈損失的有效方法是在高壓電極上增加電暈環，提高高壓引線的初始電暈場強。實驗室可采用長徑精加工鋁管，現場試驗高壓引線應采用長徑彈性引線。

(4)當輸出電壓接近標稱值時，中試控股應注意電抗器的電壓分布。
