110kV電流電壓式互感器交流耐壓諧振裝置
時間:2021-01-14

110kV電流電壓式互感器交流耐壓諧振裝置

本設備已在控制箱和主要部件內,采取多重暫態過電壓保護措施,能保證設備的正常工作。
      此外,在試驗接地線布置方面還應注意采取下列保護措施:
      1、試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭,減少試驗接地線的長度,即減少接地線的電感量。
      2、中試控股采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短,不要任意延長接地線長度。
      3、試驗時操作人員除接觸調諧、調壓絕緣旋鈕外,不要觸及控制箱金屬外殼,否則在高壓側擊穿或放電時,可能有輕微的刺痛感。有條件時,建議操作人員站在橡膠絕緣墊上工作。
      4、試驗變壓器有800V、1000V、1500V三個端子,當系統所需高壓小于15kV時選用800V端子,當系統所需高壓大于15kV小于60kV時1000V端子,當系統所需高壓大于60kV時選用1500V端子。

ZSBP-110kV電流電壓式互感器交流耐壓諧振裝置

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗;
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試驗對象:110kV等級互感器,CVT,電容量0.01-0.02uF,試驗頻率為50Hz,試驗電壓不超過80kV

額定容量:40kVA;
輸入電源:220V,頻率為50Hz;
額定電壓:80kV;
額定電流:0.5A;
工作頻率:50Hz;
波形畸變率:輸出電壓波形畸變率≤1%;
工作時間:額定負載下允許連續5min;過壓1.1倍1分鐘;
溫    升:額定負載下連續運行5min后溫升≤65K;
品質因素:裝置自身Q≥10(f=50Hz);
測量精度:系統有效值1.5級;

激勵變壓器ZSJLB-3kVA/5kV         1臺
額定容量:3kVA;
輸入電壓:0-200V,單相;
輸出電壓:5kV;
結    構:干式;
重    量:約38 kg;

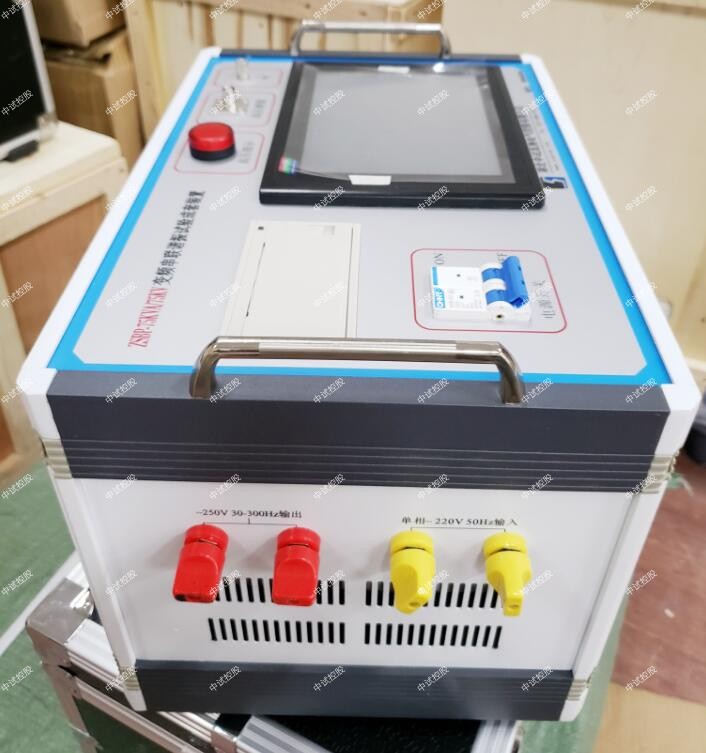

操作箱ZSXB-3KVA/0.22KV
額定輸出容量:3kVA
工作電源:220±10%V工頻
輸出電壓:0 - 250V,
額定輸入電流:12A
額定輸出電流:12A
運行時間:額定容量下連續5min

ZSBP-110kV電流電壓式互感器交流耐壓諧振裝置額定容量下連續運行5min元器件zui高溫度≤65K;
噪聲水平:≤50dB
重    量:約15kg;

可調電抗器ZSDK-20kVA/40kV          2節
額定容量:205kVA;
額定電壓:40kV;
額定電流:0.5A;
電感量:250H-510H/單節可調
品質因素:Q≥10 (f=50Hz);
重    量:約45kg;

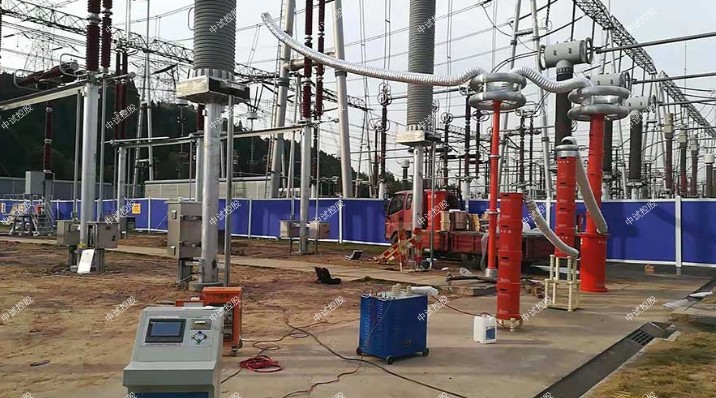

ZSBP-110kV電流電壓式互感器交流耐壓諧振裝置是耐壓試驗中的一種,它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

同樣是耐壓試驗設備的高壓發生器,它們兩者有什么區別嗎?

串聯諧振試驗裝置運用串聯諧振原理, 中試控股通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜,串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

ZSBP-110kV電流電壓式互感器交流耐壓諧振裝置

串聯諧振電路的頻率: (1)公式:fp=f√Xc=Xz=1/2π√LC
(2)當r-c串聯電路想要產生諧振時,可以調節電源頻率f、電感I或電容c
使其達到諧振頻率fr ,而不考慮電阻r。
