隔離開關耐壓試驗裝置

高壓開關的分、合閘速度，分、合閘時間，分、合閘不同期程度，以及分合閘線圈的動作電壓，直接影響高壓開關的關合和開斷性能。高壓開關只有保證適當的分、合閘速度，才能充分發揮其開斷電流的能力，以及減小合閘過程中預擊穿造成的觸頭電磨損及避免發生觸頭燒損、噴油，甚至發生爆炸。而剛合速度的降低，若合閘于短路故障時，由于阻礙觸頭關合電動力的作用，將引起觸頭振動或使其處于停滯狀態，同樣容易引起，特別是在自動重合閘不成功情況下更是如此。反之，速度過高，將使運動機構受到過度的機械應力，造成個別部件損壞或使用壽命縮短。同時，由于強烈的機械沖擊和振動，還將使觸頭彈跳時間加長。真空和SF6高壓開關的情況相似。
       高壓開關分、合閘嚴重不同期，將造成線路或變壓器的非全相接入或切斷，從而可能出現危害絕緣的過電壓。
      高壓開關機械特性的某些方面是用觸頭動作時間和運動速度作為特征參數來表示的，在機械特性試驗中一般最主要的是剛分速度、剛合速度、最大分閘速度、分閘時間、合閘時間、合－分時間、分－合時間以及分、合閘同期性等。

一、部分時間參量的定義
1.分閘時間
      是指從高壓開關分閘操作起始瞬間（接到分閘指令瞬間）起到所有極的觸頭分離瞬間為止的時間間隔。應具有很短的分閘時間，減少分閘時電弧的能量，防止電弧使觸頭熔焊。
2.合閘時間
      是指處于分位置的高壓開關，從合閘回路通電起到所有極觸頭都接觸瞬間為止的時間間隔。合閘時間必須在規定的時間范圍內。合閘時間太短，則系統短路時直流分量過大，可能會引起合閘困難；合閘時間太長，則影響系統的穩定性。
3.分－合時間
     是高壓開關在自動重合閘時，從所有極觸頭分離瞬間起至首先接觸極接觸瞬間為止的時間間隔。
4.合－分時間
     是高壓開關在不成功重合閘的合分過程中或單獨合分操作時，從首先接觸極的觸頭接觸瞬間起到隨后的分操作時所有極觸頭均分離瞬間為止的時間間隔。
5.分閘與合閘操作同期性
     是指高壓開關在分閘和合閘操作時，三相分斷和接觸瞬間的時間差，以及同相各滅弧單元觸頭分斷和接觸瞬間的時間差，前者稱為相間同期性，后者稱為同相各斷口間同期性。

二、測量高壓開關時間參量的方法
      在高壓開關的現場試驗中，一般應進行分閘時間、合閘時間、分合閘同期性的測量，對于具有重合閘操作的高壓開關，還需測量分－合時間和合－分時間。

ZSZGF-60KV、5mA直流高壓發生器、隔離開關耐壓試驗裝置在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。

1．體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀理想的可靠產品。
2．采用先進技術，率先應用新的PWM智能脈寬調制技術、脈沖串邏輯陣列調
制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3．采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。
4．智能接地不良保護及報JING功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5．電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6．增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
7．倍壓筒可分節結構，現場使用，靈活方便，一機多用。
8．倍壓筒體用德國技術；中頻變壓器設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內.

限流電阻使用說明

1、限流電阻功能:當試品擊穿或閃爍時,起到了限止電流的作用,從而不損壞試驗設備。
2、使用方法:只要將限流電阻一端M10螺母擰到直流高壓發生器倍壓筒頂部,高壓輸出線螺栓上即可。如果要串接高壓微安表,只要將微安表底部M10螺母擰在限流電阻的另一端即可。
3、如果使用直流高壓發生器時,試品是氧化鋅避雷器、普閥式避雷器和高壓開關等電力設備時,可以不用限流電阻。即凡是小電流、小電容試品,可以不用限流電阻。
4、電力電纜、變壓器、電機等大電容試品,應在高壓回路內串接限流電阻做試驗,保護試驗設備。

ZSYDJ-10KVA/100KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA
ZSXC-10KVA控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

中試控股可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

1． 接上外部電源，合上電源開關,控制箱綠燈、黃燈亮

(如果黃燈不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

2． 按照被試品正常試驗所需電流大小和耐壓時間，選定電流 倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。（變壓器初級）過流動作設定值=過流繼電器刻度盤讀數×10×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF（切除過流保護。

3． 以上所有工作完成后，中試控股表示可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時黃燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

4． 當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

5． 在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

6． 再次使用時,重復上述步驟。

320×240液晶顯示器、高速熱敏打印機。

可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。

人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。

可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。

完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.

具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

具有絕緣電阻測試功能，直接反映被試品絕緣強度。

逼近式調壓算法，中試控股到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。

試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出。

精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

自動錯誤診斷，易于發現和解決問題。

支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。（選配）

支持升壓速度智能控制，分0.5kV/S，1kV/S

，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。

支持交直流兩用功能，任選AC/DC試驗方式。

配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。

可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

中試控股采用突然斷電方法不妥，因為瞬時失壓會引起振蕩過電壓而可能將試品擊穿。

如果在試驗過程中發生電壓下降或發出擊穿信號，這時不要輕易判斷試樣擊穿。可用兆歐表

測其絕緣電阻，若絕緣電阻為零或接近于零，則判斷和證實為擊穿；或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降或在示波器上看到閃絡的圖形，電流表的指針擺動劇烈，則判為閃絡不合格。

若絕緣電阻無大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙擊穿（塵埃等物質引起）我們常稱為閃絡。外加電壓消失后，擊穿間隙立即自行復原，試樣的絕緣電阻不會發生變化，試樣的絕緣性能沒有發生變化，不能判定為不合格。

試驗變壓器

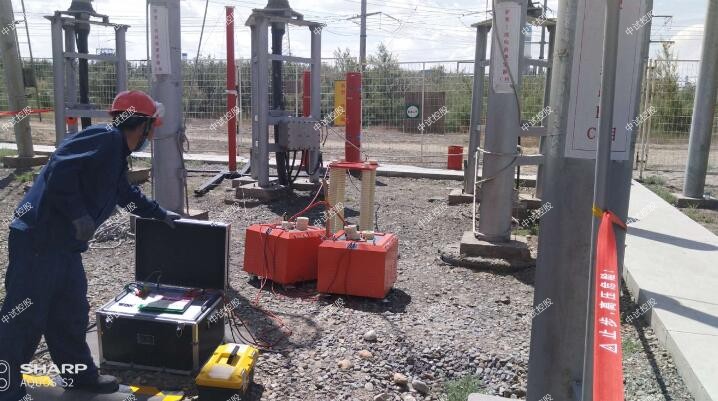

隔離開關耐壓試驗裝置/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

使用方法：

（1）中試控股試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，

電源控制箱的接地端“ ┻

”必須良好接地,否則將危及人身與設備的安全。

（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。如果要做直流耐壓與泄漏試驗時，可先將高壓硅或微安表旋在高壓試驗變壓器的高壓端。

（3）中試控股準備完畢，檢查線路無誤后，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒

合閘。

（4）中試控股按下起動按鈕，紅色按鈕指示燈亮，這時按順時針每秒1.5～2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。

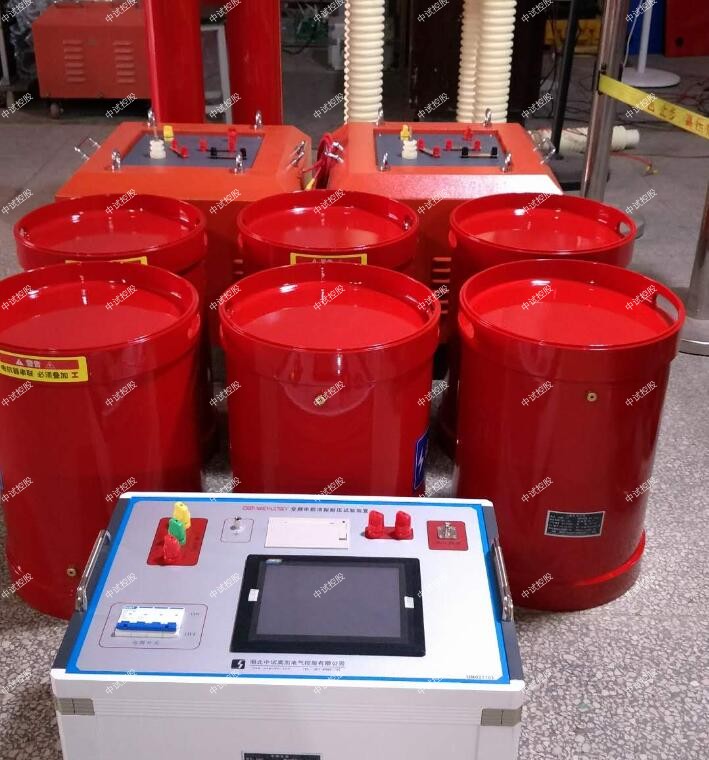

ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置、隔離開關耐壓試驗裝置
一、 被試品對象及試驗要求：
10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/5000kW電機的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓16kV，試驗時間1min。

二、 工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：88kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kＶ ；

4. 額定電流：4A；

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

速度參量的定義
1.觸頭剛分速度
       指開關分閘過程中，動觸頭與靜觸頭分離瞬間的運動速度。技術條件無規定時，國家標準推薦取剛分后0.01s內平均速度作為剛分點的瞬時速度，并以名義超程的計算點作為剛分計算點。
2.觸頭剛合速度
       指開關在合閘過程中，動觸頭與靜觸頭接觸瞬間的運動速度。技術條件無規定時，國家標準一般推薦取剛合前0.01s內平均速度作為剛合點的瞬時速度，并以名義超程的計算點作為剛合計算點。
3.最大分閘速度
       指開關分閘過程中區段平均速度的最大值，但區段長短應按技術條件規定，如無規定，按0.01s計算。

四、測量高壓開關速度參量的方法
       高壓開關的速度參量以其分、合閘速度來表示。由于高壓開關在運動過程中每一時刻的速度是不同的，一般所關心的是剛分、剛合速度和最大速度。
