母線耐壓試驗裝置

進行6-10kV分段母線（一段帶電）交流耐壓試驗時應注意些什么？

通常應注意以下幾點：
  (1)用閘斷開與加壓母線相連的所有分路，其中包括架空線和電纜線路、避雷器、電壓互感器、站用變壓器等。
  (2)當加壓段與帶電段之間的分段刀閘絕緣距離不足時，中試控股應加裝絕緣隔板（即極間障）或采用選相加壓的方法，以防止加壓段與帶電段之間發生火花放電。
  (3)試驗變壓器容量是否足夠，并應在高壓側測量電壓，以克服容升效應。

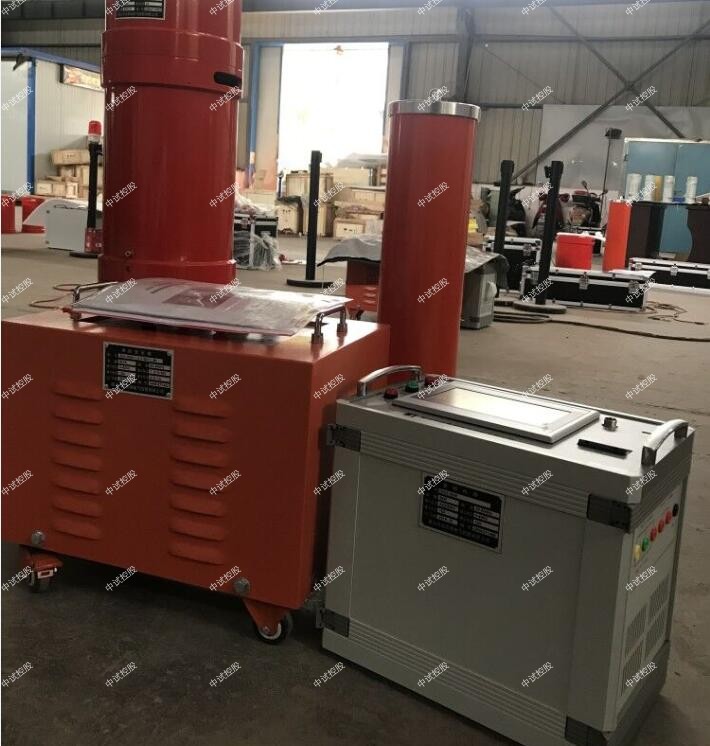

ZSBP-512kVA/256kV變頻串聯諧振試驗裝置、母線耐壓試驗裝置
一、512kVA/256kV變頻串聯諧振試驗裝置適用范圍

滿足110kV/300mm2長度≤0.8km電纜的變頻交流耐壓試驗，電容量≤0.12uf,最高試驗電壓128kV。

滿足35kV/300mm2長度≤1.8km電纜的變頻交流耐壓試驗，電容量≤0.342uf,最高試驗電壓52kV。

滿足10kV/300mm2長度≤5km電纜的變頻交流耐壓試驗，中試控股電容量≤1.85uf,最高試驗電壓22kV。

滿足110kVGIS的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過184kV。

滿足35kV/60000kVA變壓器的交流耐壓，電容量≤0.015uf,最高試驗電壓68kV。

滿足110kV/60000kVA變壓器中性點的交流耐壓，電容量≤0.015uf,最高試驗電壓95kV。

滿足35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。

二、512kVA/256kV變頻串聯諧振試驗裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 母線耐壓試驗裝置自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能;

n 過電壓保護：可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷

害，變頻電源內電子元件不會擊穿;

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 中試控股液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流;

三、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 額定容量：512kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 輸出電壓：32kV-256kV

4. 輸出電流：16A;8A;4A;2A

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

12. 使用環境：

環境溫度：-150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 激勵變壓器20kVA-0.4kV 1臺

a) 額定容量：20kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：1kV;3kV;5kV;15kV

d) 結 構：干式

e) 重 量：約105kg;

2. 變頻電源20kW/380V 1臺

a) 額定輸出容量：20kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：53A

e) 額定輸出電流：53A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約30kg;

3. 高壓電抗器64kVA/32kV 8節

a) 額定容量：64kVA;

b) 額定電壓：32kV;

c) 額定電流：2A;

d) 電感量：86H/節

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約75kg;

4. 電容分壓器FRC-200kV -1000 pF 1套

a) 額定電壓：200kV;

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%;

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約18kg;

110kv母線耐壓試驗標準、母線耐壓試驗裝置

110KV母線做交流耐壓試驗一般試驗電壓是多大110KV母線的交流耐壓試驗電壓是:184KV,試驗時間為1分鐘.110KV開關的交流耐壓試驗電壓是:265KV,試驗時間為1分鐘.

110KV耐壓試驗方案:試驗電源采用:變頻串聯諧振成套裝置,有試驗人員指導現場試驗準備工作.并有中試控股現場配合工作. 試驗設備參數如下:4.1變頻電源型號:輸入電壓:380V 輸出電壓:0-

128 kV

怎么做110KV耐壓試驗 電力設備在運行中,絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化,其中包括整體劣化和部分劣化,形成缺陷.交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法,是預防性試驗的一項重要內容

一、當變壓器電壓等級為35kV及以上,且容量在10000kVA及以上時,應測量直流泄漏電流;

二、試驗電壓標準應符合表6.0.7的規定.當施加試驗電壓達1min時,在高壓端讀取泄漏電流.泄漏電流值不宜超過本標準附錄三的規定. 表6.0.7 油

母線在正常運行時要長期承受額定電壓,為了保證運行的安全,中試控股所以規定母線在長期停運或檢修后,應當進行耐壓試驗
