GIS現場交流耐壓試驗電壓值及試驗電壓的施加步驟GIS現場交流耐壓試驗
GIS設備現場安裝、調試完成，中試控股必須進行耐壓試驗。其目的是檢查總體安裝后的絕緣性能是否完好，中試控股驗證是否存在各種隱患(如安裝錯誤，包裝、運輸、儲存和安裝調試中的損壞，存在異物等)導致內部故障。
1、中試控股交流耐壓時對試品的要求
①試品應完全安裝好，充氣到額定密度，并進行密封性試驗和氣體濕度測量合格后，才能進行耐壓試驗；
②耐壓試驗前，應對試品測量絕緣電阻；
③耐壓試驗前，GIS上所有電流互感器的二次繞組應短路并接地；
④耐壓試驗前，中試控股應隔離高壓電纜、架空線、電力變壓器和電磁式電壓互感器(如采用變頻電源，電磁式電壓互感器經頻率計算不會引起磁飽和，也可以和主回路一起耐壓)、避雷器和保護火花間隙；
⑤GIS主回路的每一部分都應進行耐壓試驗。
2、交流耐壓試驗電壓值及試驗電壓的施加
中試控股現場交流耐壓試驗電壓值為出廠試驗施加電壓值的80%。中試控股規定的試驗電壓應施加到每相導體和外殼之間，每次一相，其他相的導體應與接地的外殼相連。試驗電源可接到被試相導體任一部位。選定的試驗程序應使每個部件都至少施加一次試驗電壓。在制定試驗方案時，中試控股必須同時注意要盡可能減少固體絕緣的重復試驗次數。例如，應盡量在GIS不同部位引入試驗電壓。如懷疑斷路器和隔離開關的斷口在運輸、安裝過程中受到損壞或經過解體，應做斷口間耐壓試驗。

3、GIS交流耐壓試驗判據
GIS的每一部件均已按選定的試驗程序耐受規定的試驗電壓而無擊穿放電，則認為整個GIS通過試驗。在試驗過程中，如果發生擊穿放電，可采取下列步驟：
①進行重復試驗，如果該設備還能經受規定的試驗電壓時，則認為放電是自恢復放電，耐壓試驗通過；
②如果重復耐壓失敗，須將設備解體，打開放電間隔，仔細檢查絕緣損壞情況，采取必要的修復措施，再進行規定的耐壓試驗。


ZSBP-432KVA/216KV變頻諧振試驗裝置/35kv變電站檢修試驗設備

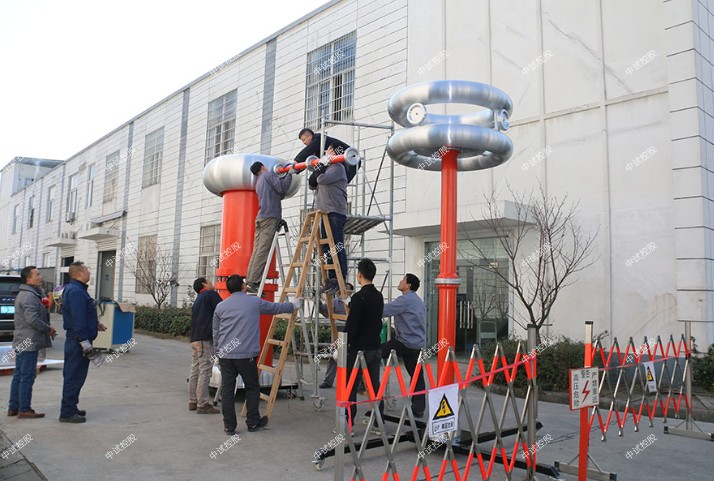

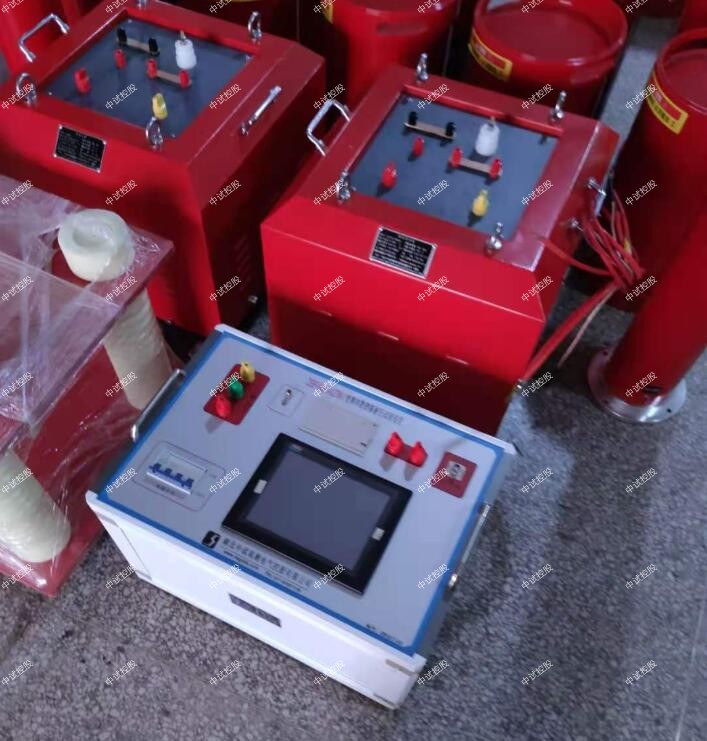

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：20kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.  高壓諧振電抗器（共4臺）：54KVA/54KV

額定工作電壓：54kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.  激勵變1臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：1.8kV，3.6kV， 6kV，

4.電容分壓器一臺：FRC-220kV純電容式(分兩節單節/110KV)

   高壓電容量：1000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:220kV

   重量：10kg

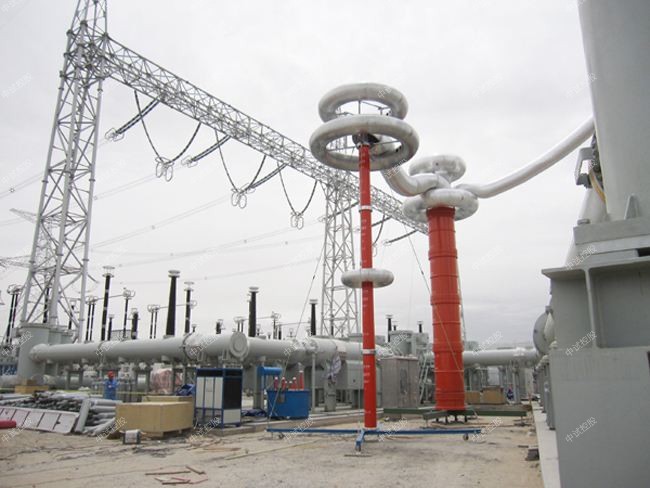

ZSBP-432KVA/216KV變頻諧振試驗裝置/35kv變電站檢修試驗設備在GIS設備交流耐壓試驗中的應用

電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

1 GIS設備試驗要求
1.1GIS設備應完全安裝好，SF6氣體充氣到額定密度，已完成主回路電阻測量、各元件試驗以及SF6氣體微水含量和檢漏試驗。所有電流互感器二次繞組接地，電壓互感器二次繞組開路并可靠接地。
1.2在做GIS設備交流耐壓試驗前，應將下列設備與GIS隔離開來：高壓電纜和母線；電力變壓器和大多數電磁式電壓互感器；避雷器和保護火花間隙。
1.3GIS設備的每一新安裝部位都應進行耐壓試驗，同時，對擴建部分進行耐壓試驗時，相鄰設備原有部分應斷電并接地。否則，對于突然擊穿會給原有設備帶來不良影響。

4 ZSBP-432KVA/216KV變頻諧振試驗裝置/35kv變電站檢修試驗設備GIS設備現場耐壓試驗的結果判斷
若GIS分段后進行耐壓試驗的進出線間隔較多，而試驗過程中發生非自恢復放電或擊穿，僅靠人耳的監聽難以判斷故障發生的確切位置，且容易發生誤判斷而浪費人力、物力和對設備造成不必要的損害。若在現場采用以放電產生沖擊波而引起外殼振動波原理研制的故障定位器，就可以確定放電間隔。每次耐壓試驗前，將傳感器分別安裝在被試部分，特別是斷路器、隔離開關、母線與各間隔的連接部位絕緣子的連接外殼上。如因傳感器數量有限，使放電或擊穿發生未預報，則應根據監聽放電的情況，降壓斷電后移動傳感器，重新升壓直到找到放電或擊穿部位。
在正常工頻試驗條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，ZSBP-432KVA/216KV變頻諧振試驗裝置/35kv變電站檢修試驗設備中試控股變頻串聯諧振試驗裝置（體積與重量約為傳統油浸式試驗變壓器的1/2～1/3）由變頻電源、勵磁變壓器、電抗器、分壓器以及補償電容器組成。成套裝置單件體積小，重量輕，現場搬運方便，而且進行任意組合。
