10KV;20KV;35KV;110KV;220KV;所用變壓器耐壓試驗裝置
時間：2021-02-27
10KV;20KV;35KV;110KV;220KV;所用變壓器耐壓試驗裝置
整個60年代是我國耐壓測試儀的初創時期。

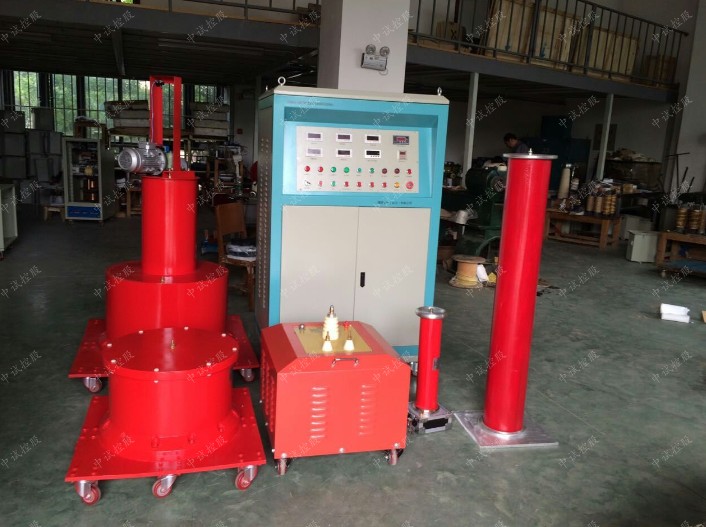

調感式變頻串聯諧振耐壓裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計，裝置體積相對較小，由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成，裝置試驗效率非常高，可以通過以下幾種模式工作：全自動模式、手動模式、自動調諧手動升壓模式，同時裝置的全面保護功能可以讓操作者放心使用。
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。電纜故障測試儀由于受技術、工藝、元器件等各種因素的限制，產品品種少，精度低，自身安全性能差，用以進行產品或零部件耐壓試驗的簡易試驗器起步，少數品種經進一步完善后形成了商品。代表產品是介質擊穿裝置，但70年代耐壓測試儀的研制和生產一直停滯不前，1970年竟成為市場上唯一的耐壓儀型號。
我國耐壓測試儀轉入大批量生產而形成安全試驗儀器新門類始于80年代初。絕緣子火花間隙測零儀在各類國家安全標準全面制訂并強制執行的大背景下，迅速推出大批型號各異的新產品。現在，我國已形成的安全耐壓試驗儀器技術指標基本與國外相當。
在國內外，此類儀器還有耐壓測試儀、無線絕緣子分布電壓測量表介質擊穿裝置、耐壓試驗器、電涌絕緣測試儀、高壓試驗器等不同的名稱。
電氣安全主要測試指標包括交/直流耐壓強度測試、絕緣電阻測試、泄漏電流測試、接地電阻測試等。耐壓測試儀是測量各種電器裝置、絕緣材料和絕緣結構的耐電壓能力的儀器，該儀器能調整輸出需要的交流（或直流）試驗電壓和設定擊穿（保護）電流。大功率調節直流阻性負載箱相信通過本文您對耐壓強度測試有了更深的了解。
耐壓測試儀的結構
（1）升壓部分
調壓變壓器、升壓變壓器及升壓部分電源接通及切斷開關組成。 感應耐壓倍頻發電機組測試系統220V電壓通過接通，切斷開關加到調壓變壓器上調壓變壓器輸出連接升壓變壓器。用戶只需調節調壓器就可以控制升壓變壓器的輸出電壓。
（2）控制部分
電流取樣，時間電路、報警電路組成。控制部分當收到啟動信號， owts電纜振蕩波局放檢測系統儀器立即在接通升壓部分電源。當收到被測回路電流超過設定值及發出聲光報警立即切斷升壓回路電源。當收到復位或者時間到信號后切斷升壓回路電源。
（3）顯示電路
顯示器顯示升壓變壓器輸出電壓值。超高頻法變壓器局部放電監測裝置顯示由電流取樣部分的電流值，及時間電路的時間值一般為倒計時。
（4）程控耐壓測試儀
以上是傳統的耐電壓試驗儀的結構組成。隨著電子技術及單片，智能三相用電檢查儀計算機技術飛速發展；程控耐壓測試儀這幾年也發展很快，程控耐壓儀與傳統的耐壓儀不同之處主要是升壓部分。程控耐壓儀高壓升壓不是通過市電由調壓器來調節，而是通過單片計算機控制產生一個50Hz或60Hz的正弦波信號再通過功率放大電路進行放大升壓，輸出電壓值也由單片計算機進行控制，其它部分原理與傳統耐壓儀差別不大。
10KV;20KV;35KV;110KV;220KV;所用變壓器耐壓試驗裝置耐壓測試儀的基本原理：
在試驗中，樣品在要求的試驗電壓作用之下達到規定時間時，耐電壓測試儀自動或被動切斷試驗電壓；一旦出現擊穿，電流超過設定擊穿（保護）電流，能夠自動切斷輸出并同時報警，蓄電池預警在線監測系統以確定樣品能否承受規定的絕緣強度試驗。它可以直觀、準確、快速、可靠地測試各種被測對象的受電壓、擊穿電壓、漏電流等電氣安全性能指標，并能在IEC或國家安全標準規定的測試條件下，進行工頻和直流以及電涌、電力測功機沖擊波等不同形式的介電能試驗。
ZSBP-1000kVA/500kV變頻諧振試驗裝置技術指標
設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：40kVA；
輸入電壓： 380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～80A
重量：28kg
2. 高壓諧振電抗器（共10臺）：100KVA/50KV
額定工作電壓：50kV
額定工作電流：2A
額定電感量：95H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：65kg
3. 激勵變2臺：
額定容量：20kVA
輸入電壓：500V
輸出電壓：2/4/8/20Kv
重量：90kg
4.電容分壓器一臺： 500kV純電容式
自身電容量：1000pF
工作頻率：30～300Hz
分壓比：3000:1
不確定度：1.5%±200V
額定電壓:500kV
重量：30kg
增值服務
- 三年質保,一年包換,三個月試用
