10kV變壓器搶修試驗項目專用設備
時間：2021-02-28
10kV變壓器搶修試驗項目專用設備

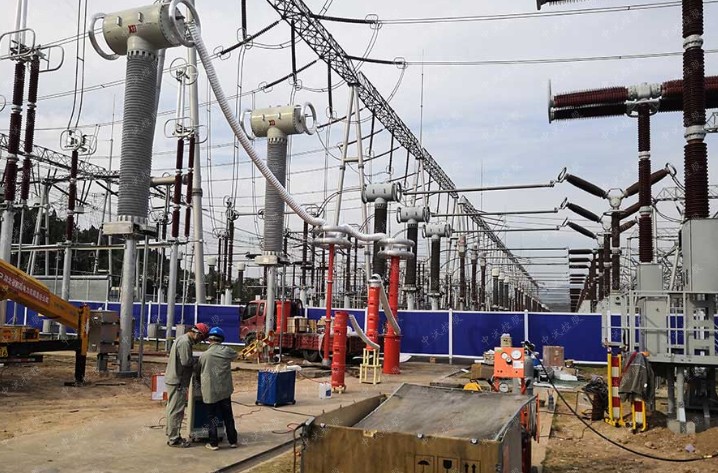

用串聯諧振法進行交流耐壓試驗則有哪些優勢串聯諧振也成串聯諧振試驗裝置，分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。
10kV變壓器搶修試驗項目專用設備用串聯諧振法進行交流耐壓試驗則有以下優勢：
1、體積小、重量輕、操作簡單，非常利于運輸，接線及設備操作也比較簡單。變頻控制器集調壓，調頻及保護功能為一體，電抗器采用多級或疊積式結構，便于現場試驗。
2、中試控股試驗設備應用范圍廣泛，可以用來進行發電機、變壓器、電動機和電纜的交流耐壓試驗，而且適用的電壓等級比較寬。
3、對現場電源的要求比較低。變頻串聯諧振通過調節頻率，串聯電抗器使回路達到諧振狀態，從而使變頻電源輸出很小的電壓，在試品上獲得很高的電壓，大大的減少了試驗電源的容量。
4、安全系數高。在交流耐壓試驗中，被試品一旦被，諧振條件就會被破環，諧振電壓也就不會存在，加在被試品上的僅是比激勵電壓高不了多少的電壓，這個過程與被試品是同時發生的，不會造成破壞擴散，降低了試驗的風險。
5、可以用來進行電纜的交流耐壓試驗，匹配簡單，能達到新的技術規范要求。
6、串聯諧振法的試驗設備數字式變頻器和干式電抗器、電容等，大部分屬于免維護設備
ZSBP-324kVA/54kV變頻串聯諧振成套裝置
一、 串聯諧振被試品對象及試驗要求：
35kV /300 mm2電纜，長度2000m的交流耐壓試驗，中試控股電容量≤0.38uF，試驗頻率為30-300Hz，試驗電壓52kV。
10kV /300 mm2電纜，長度6000m的交流耐壓試驗，電容量≤2.25uF，試驗頻率為30-300Hz，試驗電壓22kV。
二、電纜耐壓測試儀工作環境：
1. 環境溫度：－150C –45 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤3000米；
三、 裝置主要技術參數及功能：
1. 額定容量：324kVA；
2. 輸入電源：220（單相）/380（三相）±10%V，頻率為50Hz；
3. 額定電壓：54kV；27 kV；
4. 額定電流：6A；12A；
5. 工作頻率：30-300Hz；
6. 波形畸變率：輸出電壓波形畸變率≤1%；
7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
8. 溫 升：額定負載下連續運行60min后溫升≤65K；
9. 品質因素：裝置自身Q≥30(f=45Hz)；
10. 中試控股保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11. 測量精度：系統有效值1.5級；
接好試驗線，檢查一遍接線和現場安全。具體操作方法如下：
打開總電源開關屏幕顯示如下
選擇推薦方法“手動試驗”菜單，按【確定】鍵進入試驗參數設置.
【目標電壓】試驗過程中要升到的目標電壓值。
【耐壓時間】試驗過程中的耐壓時間，時間到自動停機（zui大9999秒）。
【分壓變比】高壓分壓器的分壓比（分壓變比是根據當前分壓器的實際變比值填入，注意不能填錯，否則高壓測量數據出錯。）
【過壓保護】試驗過程中的zui高電壓，默認為目標電壓1.1倍，用戶可自己設置，但不能超過1.1倍。試驗電壓超過此設定值則保護停機
【過流保護】試驗過程中的zui大電流設定值，超過則保護停機
參數修改操作說明：
- 按上下移位鍵選擇需要修改的參數（方框內為選中）。
- 按電壓調節旋鈕可循環選擇需要修改的數據位（陰影反顯的數字為當前可以修改的數據位）。
- 順時鐘旋轉電壓調節旋鈕為數據加。
- 逆時鐘旋轉電壓調節旋鈕為數據減。
設定好以上參數按【確定】鍵
按【確定】鍵中試控股儀器充電合閘進入試驗界面選擇手動試驗，再按【確定】鍵可進行自動調諧，手動升壓模式，
儀器自動掃頻，找到諧振點后，“試驗電壓： ”這一欄變為黑色
可手動旋轉“電壓調節”升壓
華
電壓升到所需的試驗電壓時，按“計時”鍵，進入耐壓計時
此時要注意被試品有無異響，冒煙等情況。
耐壓時間結束后，設備自動降壓，并提示此次試驗“耐壓試驗通過”并顯示試驗報告
按“打印”即可打印測試數據，按“保存”即可保存試驗數據。
