35KV360000kVA變壓器耐壓測試儀

時間：2021-02-28

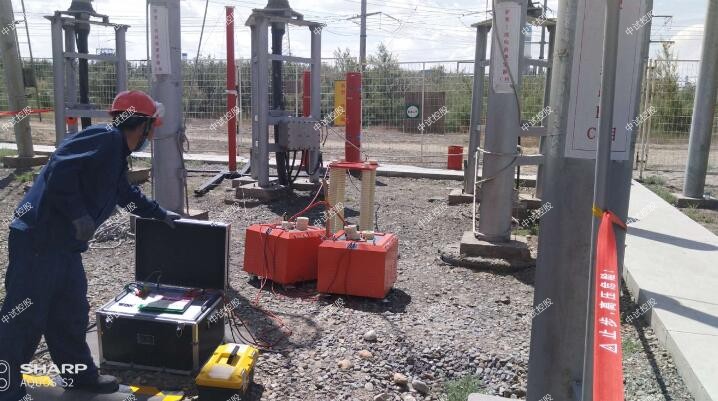

35KV360000kVA變壓器耐壓測試儀

　　為什么要進行耐壓測試呢？
　　正常情況下，電力系統中的電壓波形是正弦波。電力系統中試控股在運行中由于雷擊、操作、故障或電氣設備的參數配合不當等原因，引起系統中某些部分的電壓突然升高，大大超過其額定電壓，這就是過電壓。過電壓按其發生的原因可分為兩大類，一類是由于直接雷擊或雷電感應而引起的過電壓，稱為外部過電壓。雷電沖擊電流和沖擊電壓的幅值都很大，而且持續時間很短，破壞性極大。但由于城鎮及一般工業企業內的3－10kV與以下的架空線路，因受廠房或高大建筑物的屏蔽保護，所以遭受直接雷擊的概率很小，比較安全。中試控股而且這里討論的是民用電器，不在上述范圍內，就不進一步討論。另一類是因為電力系統內部的能量轉換或參數變化引起的，例如切合空載線路，切斷空載變壓器，系統內發生單相弧光接地等，中試控股稱為內部過電壓。內部過電壓是確定電力系統中各種電氣設備正常絕緣水平的主要依據。也就是說，產品的絕緣結構的設計不但要考慮額定電壓而且要考慮產品使用環境的內部過電壓。耐壓測試就是檢測產品絕緣結構是否能夠承受電力系統的內部過電壓。

全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。

對于分級絕緣的變壓器，把中性點電壓抬高（支撐起來），就可以考核主絕緣水平了。這樣，感應耐壓試驗既進行了縱絕緣的試驗，又補救了該種變壓器不能做外施耐壓試驗的不足，也同時等效地做了外施耐壓試驗。分級絕緣的感想變壓器聽感應耐壓試驗，常采用分相感應試驗方法。將非試的兩相線端并聯接地，把中性點抬高到電壓的1/3左右，從而使試驗相線端達到外施耐壓試驗的要求，而該相繞組的感應電壓又達到了感應試驗的要求。

如果這樣做不能符合試驗要求，可以調節位置，甚至可以用另一臺變壓器作支撐變壓器來支撐中性點。新標準中要求感應試驗時要測局部放電量、起始與熄滅局部放電電壓。

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置、35KV360000kVA變壓器耐壓測試儀技術指標

1．額定電壓：

95kV滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV-滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．中試控股系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

裝置主要技術參數及功能

1）額定容量：270kVA

2）額定電壓：27kV；54kV；108kV

3）額定電流：10A；5A；2.5A

4） ZSBP-270kVA/108kV變頻串聯諧振試驗裝置、35KV360000kVA變壓器耐壓測試儀測量精度：系統有效值1.5級

5）工作頻率：30-300Hz

6）裝置輸出波形：正弦波

7）品質因素：裝置自身Q≥30(f=45Hz)

8）波形畸變率：輸出電壓波形畸變率≤1%

9）輸入電源：單相220或三相380V電壓，頻率為50Hz

10）工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11）溫升：額定負載下連續運行60min后溫升≤65K

12）保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運行時間：額定容量下連續60min

12) 溫升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪聲水平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重量：約15kg

(二)ZSBP-270kVA/108kV變頻串聯諧振試驗裝置、35KV360000kVA變壓器耐壓測試儀 激勵變壓器ZSJLB-15kVA 1臺

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重量：約85kg

(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電感量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結構：干式

7) 尺寸（內徑高mm）：?382×435

8) 重量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分壓比：1500：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) ZSBP-270kVA/108kV變頻串聯諧振試驗裝置、35KV360000kVA變壓器耐壓測試儀重量：約8kg

變壓器耐壓試驗方法

把初級線圈的引出端子短接起來以后接耐壓機,次級短接起來后接地,變壓器外殼接地,中試控股在確保安全距離的情況下就可以按規定值測試耐壓了。

電氣設備交流耐壓試驗的方法,一般對定型的電氣設備,根據交接試驗標準或預防性試驗規程確定其試驗電壓值。

1)檢查試驗接線確保無誤,被試變壓器外殼與非加壓繞組應可靠接地,瓦斯保護應投入,試驗回路中過電流與過電壓保護應整定正確、可靠。

一、耐壓測試類型
　　進行的耐壓測試，即所謂例行性測試，根據中試控股不同的產品，有交流耐壓測試和直流耐壓測試。顯而易見，交流耐壓測試必須考慮耐壓測試的頻率是否和被測物的工作頻率一致；因此，可以靈活選擇測試電壓的類型，同時對于交流電壓頻率的靈活選擇，是變壓器耐壓測試儀的基本功能。
　　二、測試電壓范圍
　　一般變壓器耐壓測試儀測試電壓的輸出范圍有3KV、5KV、10KV、20KV，甚至更高，而變壓器耐壓測試儀輸出電壓有5KV、6KV甚至高于12KV以上。使用者如何選擇適合自己使用的電壓范圍；根據產品的類別不同，在產品的測試電壓都有相對應的安規標準。
壓緩升功能
　　我們知道，中試控股耐壓測試正常不應該是一種破壞性試驗，而是檢查產品瑕疵的一種手段。因此，耐壓測試儀必須具有緩升的功能，當然，在緩升過程中，如果發現異常，儀器應該可以立即停止輸出，這樣測試組合使得該功能可以發揮的更加。
