35KV串聯諧振耐壓裝置

由于并聯諧振逆變器采用電流源供電,逆變器輸出電流近似矩形波,輸出電壓為正弦波,中試控股因此各開關管必須承受半個周期的反向電壓,且反向電源的峰值很大。同時開關管內部有寄生的反并聯二極管,在器件受反壓作用時,該二極管可能會引起較大的環流損壞器件。串聯逆變器采用恒壓源供電,負載為,和的串聯,其輸出電壓為矩形波,電流為近似正弦波,開關管受的反壓很小,其大小僅僅是開關管反并聯二極管的導通壓降,非常小。串聯諧振逆變器的起動較為簡單,并聯諧振逆變器起動困難。串聯逆變器既能自激工作,也能他激工作。我們中試控股可以利用這一點設計他激轉自激電路,容易的解決電路的起動問題。

對于應用于淬火等需要頻繁起停的場合,這一點上串聯逆變器有應用優勢。而并聯逆變器起動前需對直流濾波大電感預充電,以保證其為電流源,且其只能工作于自激狀態,當驅動信號頻率不等于負載固有諧振頻率時,系統就起動不起來,因此并聯逆變器起動之前必須測定負載的固有諧振頻率。

ZSBP-360kVA/30kV諧振耐壓裝置、35KV串聯諧振耐壓裝置

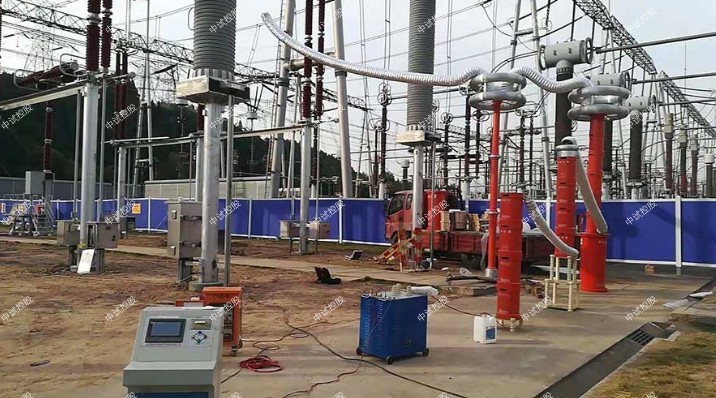

1、35KV串聯諧振耐壓裝置幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試品對象：10kV/100MVA水力發電機組的工頻交流耐壓試驗，zui高試驗電壓不超過23kV，中試控股單相對地電容量不大于1.6uF
35KV串聯諧振耐壓裝置

額定容量：360kVA；
額定電壓：30kV
額定電流：12A
工作頻率：工頻50Hz；
輸出電壓波形畸變率：≤0.5%；
允許連續工作時間：額定負載下5min；
額定負載下連續運行5min后溫升≤65K；
裝置自身品質因數：Q≥30；
系統測量精度：有效值1.5級；
輸入電源：單相380V電壓，頻率為50Hz；
對被試品具有過流、過壓及試品閃絡保護；
環境溫度：－100C–50 0C，相對濕度：≤90%RH，海拔高度≤1000米；

激勵變壓器ZSJLB-30kVA/2.5kV/0.4kV                 1臺
額定容量：30kVA；
輸入電壓：400V，單相；
輸出電壓：2.5kV
結    構：干式
重    量：約120kg；
額定運行1分鐘后線圈對空氣溫升：≤65K;

諧振操作臺ZSXB（L）-30kVA/380V(內含調壓器)      1臺
額定容量：30kVA；
輸入電壓：380V；
輸出電壓：0~420V；
保護功能：零位、過流、過壓及試品閃絡保護；
重    量：約100kg；

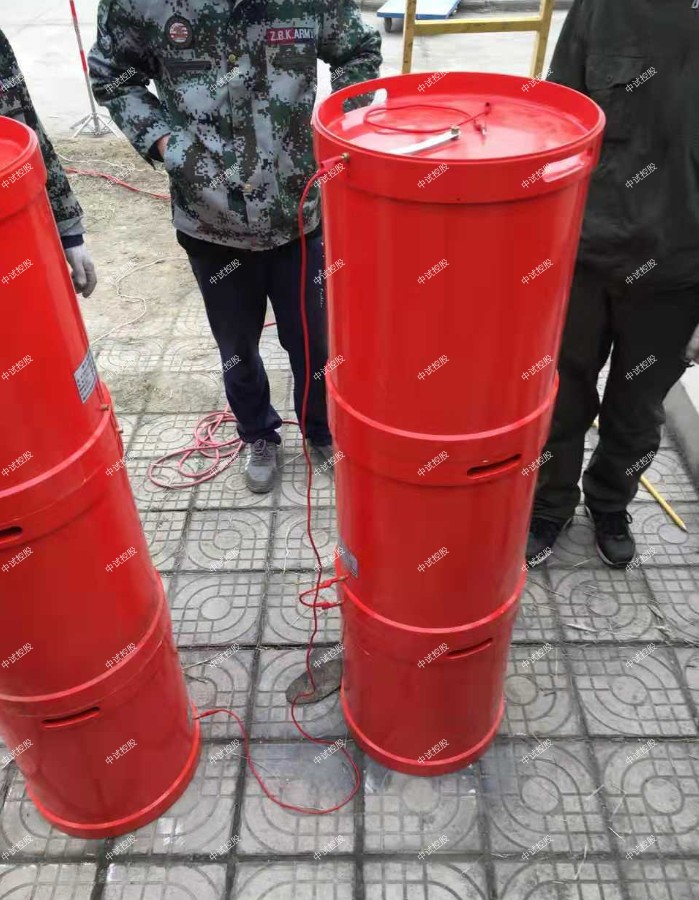

可調電抗器ZSDK（L）-360kVA/60kV            1臺
額定容量：360kVA；
額定電壓：60kV；
額定電流：12A；
可調電感量：6H~20H；
品質因數：Q≥10；
結    構：干式；
重    量：約200kg；

交直流分壓器ZSFRC-30kV                         1臺
額定電壓：30kV
測量精度：中試控股交流有效值1.5級；
介質損耗：tgσ≤0.5%；
分壓 比：1000：1，
分壓比誤差：≤1.5%；
重    量：約10kg；

補償電容器ZSBC-30kV/0.55uF                     1臺
額定電壓：30kV
電容量：0.55uF
重量：50kg

由于串聯諧振逆變器輸出電壓高,電流小,對槽路布局要求較低,35KV串聯諧振耐壓裝置感應加熱線圈與逆變電源的距離遠時對輸出功率的影響很小,中試控股當采用同軸電纜或將來回線絞接在一起鋪設時影響則幾乎可以不計。并聯逆變器則由于電壓低,電流大而對槽路布線要求很高。感應加熱線圈與逆變電源尤其是諧振電容器的距離應盡量靠近,否則兩者之間的引線的分布電感會改變負載電路的結構,使逆變器工作受到很大影響。

  綜合以上幾點的對比情況,35KV串聯諧振耐壓裝置中試控股在需要頻繁起停,適合復雜工況的超音頻感應加熱應用中,中試控股串聯逆變器結構更為合適。同時,為了改善開關狀態,防止開通時有過大的尖峰電流,實現開關管的,需要使負載工作于感性狀態,即開關頻率略大于諧振頻率。
