電力運維調試儀器10kV、35kV

直流電阻快速測試儀使用方法

測量過程及注意事項與普通試驗方式相同，中試控股數據的存儲和打印將由直阻儀自動控制。直阻儀將每隔30秒自動打印和存儲當前的數據。

注意：測量數據在自動存儲完畢后，直阻儀會發出一聲蜂鳴提示音，電能表現場校驗儀 ，表示存儲成功完成。如果當前存儲器已滿（最大存儲數量為255個數據），導致存儲失敗時，將沒有提示音發出，所要存儲的數據將被丟棄。請測試之前查看存儲器的已存儲數量，避免數據丟失。自動打印的數據數量不受限制。

三倍頻發生器試驗注意事項

   三倍頻發生器用于電力變壓器、電壓互感器等被試品，中試控股除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。

注意事項
1、本裝置設有過流保護，按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，互感器測試儀，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。

2、在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。中試控股如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（見接線示意圖），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。
3、電力運維調試儀器10kV、35kV因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；
4、在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試用。
5、本裝置所配電抗器只允許在試驗電壓互感器時配套使用，當被試品的電壓超過一定范圍時，應另選配電抗器.

整體式三倍頻發生器電源發生裝置

  三倍頻發生器用于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，中試控股而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。


        操作步驟
        1、本電力運維調試儀器10kV、35kV裝置空載試驗
將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。試驗方法與分體式三倍頻電源發生裝置的空載試驗方法相同。
        2、負載試驗

    （1）將三相380V電源直接接在裝置背面“A、B、C”輸入端子：將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；
    （2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；
    （3）順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，中試控股電能質量分析儀 ，打開計時開關，（時間繼電器按試驗要求設定為040），開始計耐壓時間；
    （4）如無異常情況出現，40秒后聽到計時聲音，立即反向旋轉調壓器手柄至零位；按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。

ZS系列電力運維調試儀器10kV、35kV

一、ZS高壓發生設備
1、直流高壓發生器
2、工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
二、ZS電氣測量儀器
1、回路電阻測試儀
2、三相繼電保護測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、變壓器直流電阻測試儀
6、變壓器變比測試儀
7、斷路器動特性測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

ZS系列35KV
一、ZS高壓發生設備
1、直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、三相繼電保護測試儀
3、回路電阻測試儀
4、互感器伏安特性測試儀
5、接地電阻測試儀
6、變壓器直流電阻測試儀
7、變壓器變比測試儀
8、斷路器動特性測試儀
9、絕緣電阻測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

3、數字式雙鉗相位伏安表

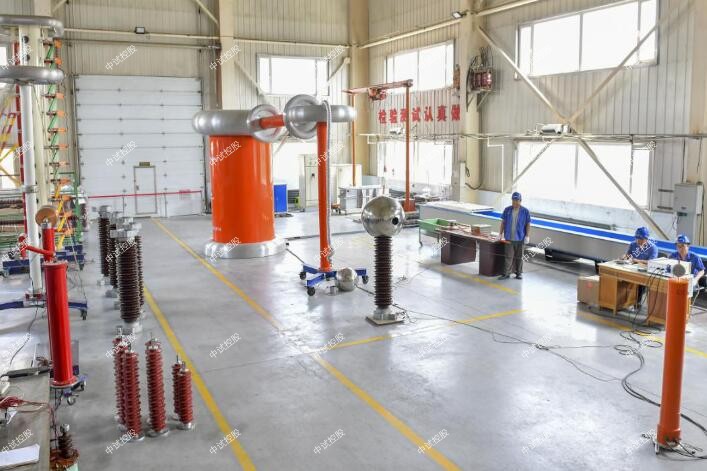

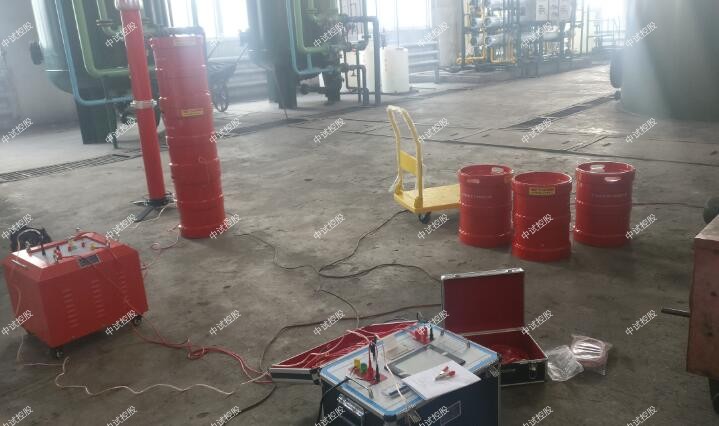

 變頻諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連方式；分壓器并聯在被試品上，中試控股用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供變頻諧振的激勵功率。
