六氟化硫激光變送器

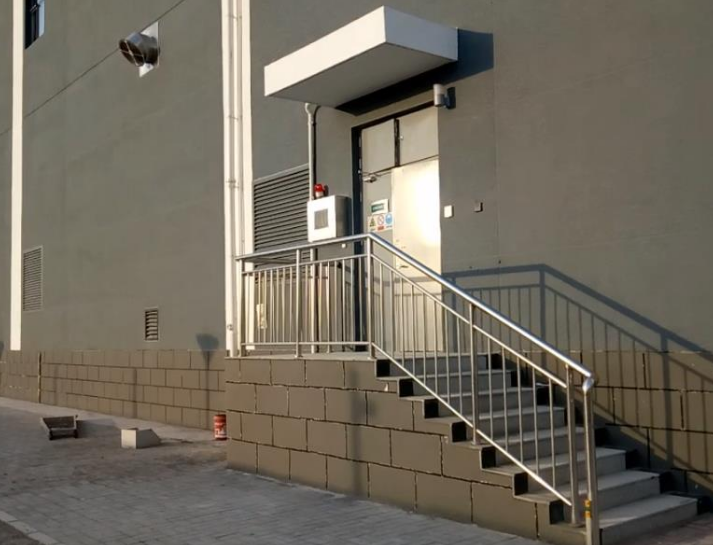

高壓配電室為什么要安裝SF6泄漏監測報警系統？
SF6泄漏監測報警系統（六氟化硫濃度報警儀）現場安裝依據：GB/T8905-1996《六氟化硫dao電氣設備中氣體管理和檢測導則》和DL 408—1991《電業安全工作規程》（發電廠和變電所電氣部分）及《中試控股國家電網十八項電網重大反事故措施》特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，中試控股除須裝設強力通風裝置外，必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等。

泄漏報警系統組成
操作控制屏
六氟化硫激光變送器配有320*240液晶顯示屏，菜單化實時顯示各區域SF6、氧氣濃度值，顯示溫濕度與風機狀態；
配有操作鍵，以移動菜單查看數據、設定參數、控制風機等；
配有紅外感應與語音、聲光報警控制；
壁掛式，尺寸為：25*34*8（長*寬*高，單位cm）
檢測主機
a.內含SF6光學檢測裝置、中試控股氧氣檢測與溫濕度檢測傳感器、采樣氣泵等；
機柜式，尺寸為：62*27*60（長*寬*高，單位cm）
b.氣體采樣單元
六氟化硫激光變送器由此分支出各區域的采樣氣路；

SF6氣體報警裝置
　　SF6報警裝置可長期用于對環境大氣中過高的SF6含量進行監控, 并對戶內及地下的SF6絕緣系統的泄漏進行監控。中試控股如果在被監測的取樣點處SF6的含量大于2.0% (體積百分比), 報警裝置即可發出聲光信號和遠方報警。取樣點位于被測空氣抽取處, 它通常是所監控房間中SF6氣體可達到的低點(氣體積洼)。由于SF6氣體比空氣重, 所以泄漏的SF6氣體將匯聚在被監控房間的低處。把低洼處的SF6的報警濃度設定在2.0%意味著 與被監控房間中總的空氣量相比, SF6氣體的泄漏量仍幾乎是0%。因此,在大多數情況下, 即使已發出報警仍還有的足夠的凈空來探測和消除泄漏源。
　　房內的空氣先通過一除塵過濾器, 中試控股然后由一個小的膜式泵抽進測試腔內
　　該裝置通過測量由該泵所吸入的混合氣體的聲速來確定SF6的含量
　　該六氟化硫激光變送器測量值經過微處理器與預先存儲的數據相比較, 隨后得出空氣中SF6的含量
　　若測出的含量大于2.0%（體積百分比）, 則處理器發出警報信號, 紅色的發光二極管發出光信號, 蜂鳴器產生聲音信號,而遙kong信號則將遠處控制插座上的恒定信號中斷
　　微處理器還能監控該裝置的其它功能, 如氣流、膜式泵的運行、電壓、溫度及裝置本身的功能
　　如果出現故障, 將顯示有異常, 紅色發光二極管的干擾信號燈亮, 蜂鳴器輕響, 同時遠端控制插座上的另一個恒定信號中斷
　　通過使用遠端控制插座, 本裝置的所有功能均可遙kong
　　通過多路轉換器, 報警裝置能多對6個監測點進行監控
　　由于報警裝置要長期連續工作, 其可靠性是非常重要的, 所以本裝置可檢查自身的各種功能, 且無需定期維修

參數
六氟化硫激光變送器SF6氣體不可燃且不助燃，但如果在明火或高于400°F的高溫下會分解出許多非常有du的化合物，包括二氧化硫,氟化氫，硫化氫，六氟化硫和其他有害的硫的氟化物。當空氣中六氟化硫含量過高而使氧含量<19.5%時,會導致快速窒息。

監測技術
國內外對SF6監測主要采用了電化學技術、電擊穿技術和紅外光譜吸收技術，在紅外定量SF6氣體在線報警系統開發過程中對三種測試技術分別作了測試和分析，總結出了每種測試技術的優缺點和應用面。
1、電化學技術（TGS830、TGS832）
電化學技術的原理是被檢測氣體接觸到200°C左右高溫的催化劑表面，并與之發生相應的化學反應，從而產生電信號的改變，以此來發現被檢測氣體。電化學技術其成本低、壽命長、結構簡單，可以連續工作的特點。

報警系統
紅外定量SF6氣體在線報警系統是檢測現場SF6濃度、氧氣含量及溫濕度等環境數據，并通過大量數據分析處理做出控制以及告警的智能氣體報警系統。
檢測原理：采用進口微型真空泵依次吸起各路的樣氣送入內部氣體分析室，當氣體分析室紅外光通過待測SF6氣體時,這些氣體分子對特定波長的紅外光有吸收，其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律，即SF6氣體對紅外光進行有選擇性吸收，其吸收強度變化取決于被測氣體的濃度。濃度微弱信號通過放大、AD轉換、運算得出SF6氣體的濃度信號，中試控股經過485總線通訊和采集的氧氣數據一同送給監控主機處理。
系統由監測主機、 SF6/O2采集模塊、溫濕度探tou、人體紅外、聲光報警器以及LED顯示屏等組成。
