斷路器級差配合測試儀
時間：2021-07-23

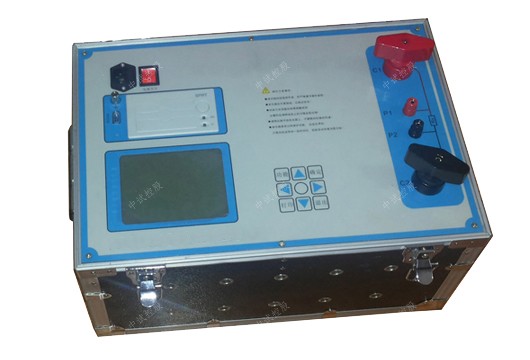

斷路器級差配合測試儀
目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多中試控股采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，ZSMDJ-800直流系統級差配合特性測試儀進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇性
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷特性曲線
負載調節采用大功率純電阻負載，線性度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全性高
裝置具有中試控股自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告
技術參數
工作電源AC 220V±15%，50Hz
電壓等級DC 220V
電壓精度0.5%
電流精度0.5%
預估精度5%
電流測量范圍0~2000A
采樣分辨率16位
錄波分辨率12位
裝置外形尺寸520×470×178mm3
重量20kg
增值服務
- 三年質保,一年包換,三個月試用
