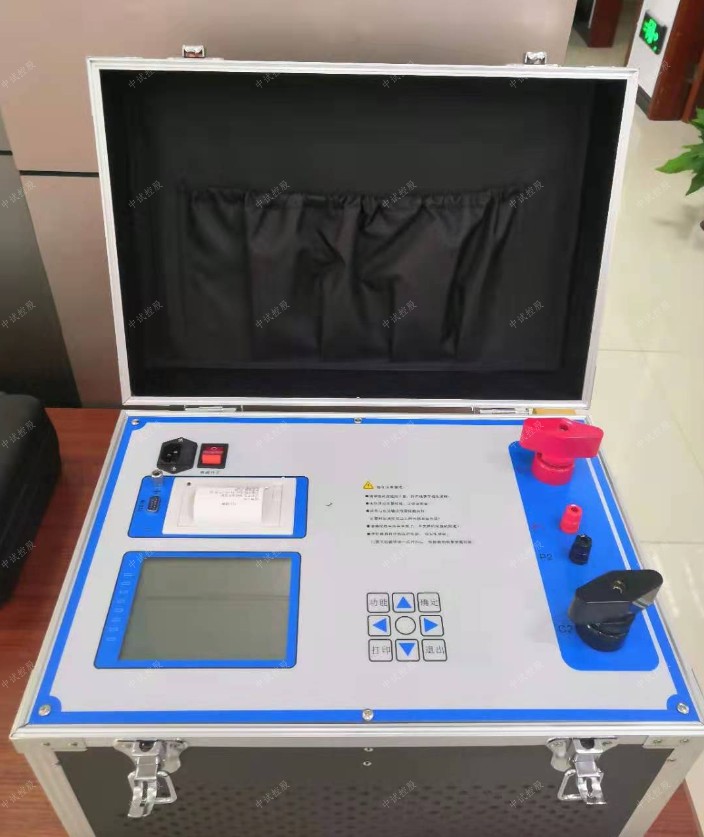

空氣斷路器級差配合測試儀

級差配合試驗
首先把三個斷路器按額定電流大小串聯起來，假設一級額定電流為100A最小、二級為200A、SAN級額定電流300A最大。然后對應接到儀器的正負極上，儀器設置好輸出電流為210A，這時按級差配合要求第一級斷路器最先跳閘，然后第二級斷路器后跳，說明級差配合試驗合格。不過實際中因使用斷路器的型號不同，性能誤差較大，引起越級跳閘的情況也會時有發生。

特點
1. ZSMDJ-800直流系統級差配合特性測試儀既可以單獨使用，也可以與PC機聯機使用。
2. 儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3. 320×240液晶顯示器、高速熱敏打印機，全鍵盤操作方式，智能化工作全過程。
4. 中試控股采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5. 多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6. 具有掉電存儲功能，可以存1000組試驗數據。
7. 自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8. 具有安秒動作試驗方式、通流不動作試驗、tuokou測試試驗、差級配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9. 儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11. 儀器帶有過熱、過流、過壓保護保護功能。
12. 儀器抗干擾能力強，電磁兼容能強。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

安秒試驗
根據國家標準儀器需輸出的是斷路器額定電流幾倍的電流，測出斷路器時間平均値，然后參照國標或出廠值對比是否合格。系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。

ZSMDJ-800直流系統級差配合特性測試儀直流系統級差配合測試創新方法與特點分析
在電力系統中，直流電源系統是繼電保護、自動裝置和斷路器正確動作的基本保證。 目前變電站的直流饋電網絡大多采用樹狀結構，從蓄電池組到站內用電設備，一般經過san級配電，每級配電大多采用直流斷路器作為保護電器。 直流系統運行過程中，如果上下級直流斷路器保護動作特不匹配時，下級用電設備出現短路故障就會引起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷電事故。
為防止因上下級直流斷路器保護動作不匹配帶來的隱患，國家電網規定，中試控股對于新裝和運行中的直流保護電器，必須保證其直流回路級差配合的正確性。 為此，直流系統極差配合測試儀，旨在測試變電站直流回路各級直流斷路器保護動作級差配合的正確性，根據測試結果報表各級直流斷路器。
