直流線路交接耐壓試驗儀

什么是串聯諧振？
      由于電力預防試驗大多是對于大容量和高電壓的電氣設備，建議采用工頻耐壓進行絕緣性能的檢測，也就是剔除了采用直流高壓發生器對于電氣設備絕緣性能檢測的使用要求，雖兩者都屬于破壞試驗，但經過長期的研究，采用工頻耐壓的方式相對于直流耐壓穩定性，安全性要好，由于電氣設備的容量大，電壓高，往往像油浸式試驗變壓器一類的工頻耐壓設備無法滿足測試要求，在國內，為了達到這一目的，基本通過變頻串聯諧振來實現測量。
      變頻串聯諧振，“變頻”在串聯諧振電路中，通過調整可變的頻率范圍產生諧振條件，“串聯”是指在整個電路中的鏈接方式，串聯時，電壓相加，電流不變，“諧振”是指的諧振電路，組合起來就是我們常說的串聯諧振試驗裝置。

ZSBP-44kVA/22kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV-滿足10kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓≤22kV,試驗時間5min；

2．輸出電壓波形變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．直流線路交接耐壓試驗儀具有過壓、過流、零位啟動等保護功能
　　

四、ZSBP-44kVA/22kV變頻串聯諧振試驗裝置被試品對象及試驗要求

1、10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

五、裝置主要技術參數及功能

1）額定容量：44kVA；

2）輸入電源：單相220或三相380V電壓，頻率為50Hz；

3）額定電壓：22kV

4）額定電流：2A

5）工作頻率：30-300Hz；

6）裝置輸出波形：正弦波

7）波形畸變率：輸出電壓波形變率≤1%；

8）工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9）溫 升：額定負載下連續運行5min后溫升≤65K；

10）品質因素：裝置自身Q≥30(f=45Hz)；

11）保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12）直流線路交接耐壓試驗儀測量精度：系統有效值1.5級；

串聯諧振試驗前有什么條件？

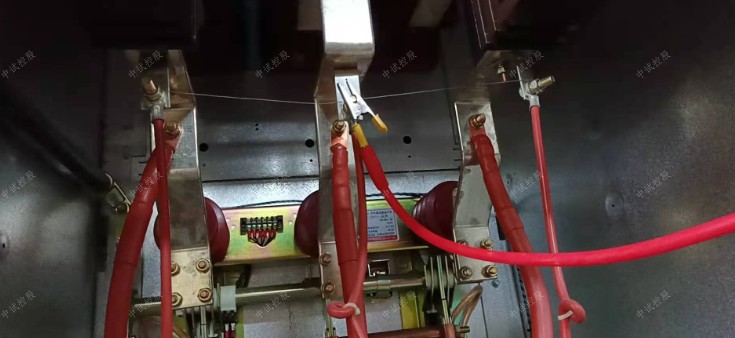

試驗前條件分析
       當我們拿到試驗之后，我們要分析試驗的主體是什么，比如：電力電纜、變壓器、GIS組合器還是母線等等，針對不同的內容所施加的電壓不一樣，像同樣是變壓器，中性點接地和不接地的電壓等級就不同，而且接線也不同，電壓和容量直接影響串聯諧振試驗裝置的配置方案，所說的配置方案也就是連接方式，串聯方式、怎么串聯以及串聯幾個等等。
