60min交接耐壓試驗儀

串聯諧振耐壓的優勢和原理

串聯諧振裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。
串聯諧振裝置進行耐壓試驗時調頻方式采用固定電感電抗器,測試電路通過調節勵磁電源的頻率達到諧振狀態。串聯諧振裝置具有體積小、重輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。
串聯諧振是一種諧振電流濾波電路，它可以改善電源電壓波形的畸變,中試控股獲得良好的正弦電壓波形,有效地防止諧波尖峰對受試者的有害影響。
在串聯諧振狀態下，當被測產品絕緣薄弱時,電路立即斷開,測試產品的電壓迅速下降到測試電壓的十分之一 , 流過穿點的電流也迅速下降,大大降低了被測設備損壞的風險, 避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加, 對測試產品造成嚴重損壞。
勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。試驗設備體積小,重輕,非常有利于現場試驗。

ZSBP-220kVA/55kV 變頻串聯諧振耐壓試驗裝置技術方案
1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。

2、串并聯諧振試驗裝置特點：
1具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4具有操作極具簡單，并具有手動和自動兩檔。
5采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

3、適用范圍：
滿足300mm2/35kv交聯電纜長度1km的交流耐壓試驗。
滿足300mm2/10kv交聯電纜長度3km的交流耐壓試驗。
60min交接耐壓試驗儀滿足10kv及以下開關、母線等高壓電器的交流耐壓試驗。

4、使用環境條件：
1 環境溫度：-10℃～40℃
2 相對濕度：不大于90%
3 海拔高度：2500米以下

總結:裝置容量定為220kVA/55KV;分四節電抗器，電抗器單節為55kVA/22kV/2.5A通過組合使用能滿足上述被試品的試驗要求。

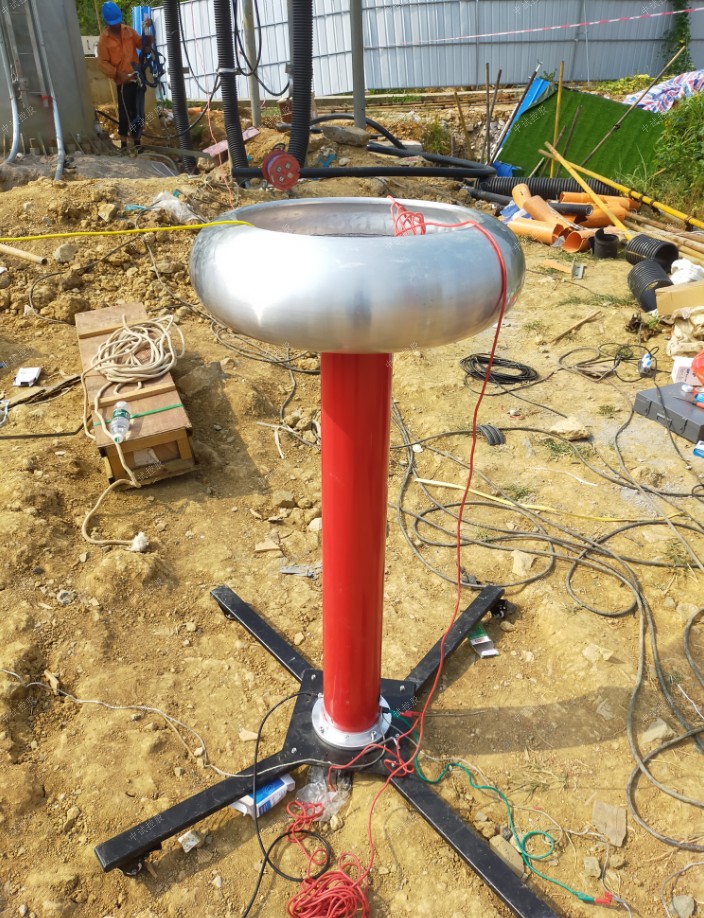

60min交接耐壓試驗儀電纜串聯諧振試驗裝置主要中試控股由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。它在電纜耐壓中起到過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護等作用。
電纜串聯諧振試驗裝置主要用途在以下幾個方面：
6kV-500kV高壓交聯電纜 的交流耐壓試驗；
6kV-500kV變壓器 的工頻耐壓試驗 ；
GIS和SF6開關 的交流耐壓試驗 ；
發電機 的交流耐壓試驗
