輸電線路交接耐壓試驗儀

串聯諧振試驗中控制逆變器的方法有調幅控制和脈沖調頻控制兩種。脈沖頻率調制方法實現起來比較簡單，可以在下面兩種情況下使用。
1 )如果負載對工作頻率范圍沒有嚴格限制,這時頻率必須跟蹤,中試控股但相位差可以存在而不處于諧振工作狀態。
2 )如果負載的Q值較高,或者功率調節范圍不是很大,則較小的頻率偏差就可以達到調功的要求。

110kV套管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km產品簡介
ZSBX-110kV套管GIS變頻串聯諧振

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

110kV套管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km特征
試品對象：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、110kV系統的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
4、110kV/63000kVA主變全絕緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

輸電線路交接耐壓試驗儀額定容量：405kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：45kV；90kV；270kV；
額定電流：9A；4.5A； 1.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
10kV電纜5km,35kV2km
激勵變壓器ZSJLB-18kVA/4/8/16kV/0.4kV                      1臺
額定容量：18kVA；
輸入電壓：0-400V，單相；
輸出電壓：4/8/16kV
結    構：干式；
重    量：約75kg；

變頻電源ZSXB-F-18kW/220/380V              1臺
額定輸出容量：18kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：45A
額定輸出電流：45A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時間：額定容量下連續60min
額定容量下連續運行60min元器件zui高溫度≤65K;
噪 聲 水平：≤50dB

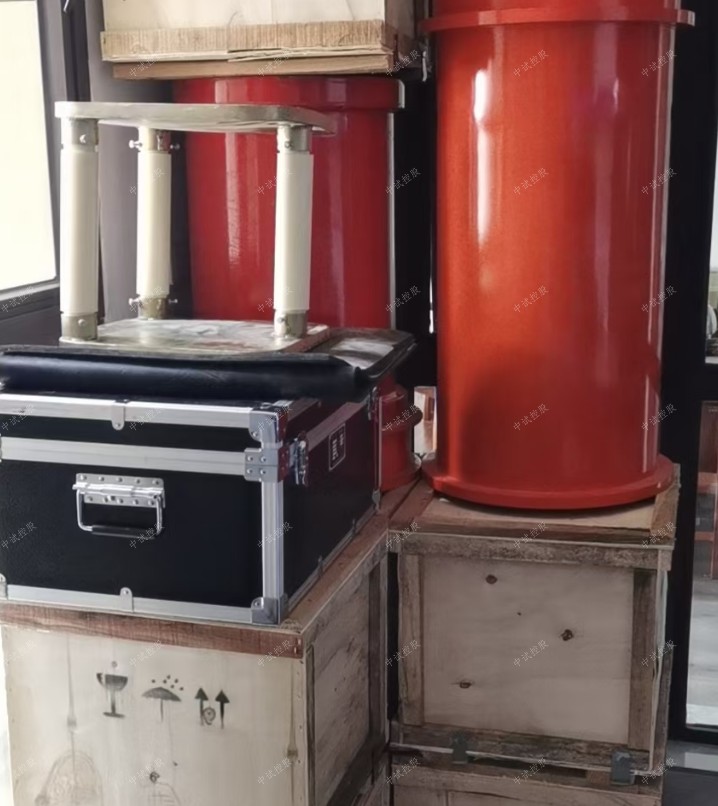

高壓電抗器ZSDK-67.5kVA/45kV                    6節
額定容量：67.5kVA;
額定電壓：45kV；
額定電流：1.5A；
電 感 量：85H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約70kg；

電容分壓器ZSFRC-270kV/500pF                      1套
額定電壓：270kV；
高壓電容量：500pF
介質損耗：tgσ≤0.5%；
分 壓 比：3000：1
測量精度：有效值1.5級;
輸電線路交接耐壓試驗儀重    量：約26kg；

脈沖頻率調制方法的主要缺點是工作頻率在功率調節過程中不斷變化,導致集膚深度也隨之而改變,在某些應用場合如表面淬火等，集膚深度的變化對熱處理效果會產生較大的影響,這在要求嚴格的應用場合中是不允許的。
 變頻串聯諧振試驗裝置是用于鑒定電氣設備絕緣強度，它對于判斷電氣設備能否投入運行具有決定性的意義，也是用來保證設備絕緣水平,避免發生絕緣事故的重要手段。因為變頻串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況，能真實有效的發現絕緣缺陷。
        變頻串聯諧振采用的是諧振原理，中試控股在系統回路中產生一定頻率的電壓與回路中的電容，電抗產生諧振，其電容（試品）兩端產生諧振電壓后，再進行升壓，使電容兩端的電壓達到試驗電壓。
       通過以上原理和現場的實際試驗情況，一般變頻串聯諧振試驗裝置試驗中的過電壓發生于兩種情況下，一種是在儀器尋找諧振點，產生諧振電壓的過程中；一種是在升壓到達試驗電壓的情況下。
