中試控股技術研究院魯工為您講解：過電壓保護器測試系統

中試控股 ? 塑造中國制造的優質品牌

始于1986年 ? 30多年專業制造：ZSTBP-30KV過電壓保護器測試儀

應用6kV、10kV、35kV帶間隙式過電壓保護器的檢測，適用各種電氣設備工頻放電電壓的測試。主要用于保護發電機、變壓、開關、母線、電動機、并聯補償電容器組等電器設備的絕緣免受過電壓的損害。

2015年,在上海電力新技術研討論壇上,中試控股率先提出過電壓保護器測試技術在無間隙型過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗技術,通過3年多的研發,新技術經過65次試驗更新,并與國內過電壓保護器廠家合作,完成超過500場次的現場過電壓保護器綜合測試試驗成功,產品通過省計量院檢驗合格。

電壓參數參考DL/T 596-2015 《電力設備預防性試驗規程》和GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》。
例如：10kV過電壓保護器的交接試驗，做絕緣電阻和工頻放電電壓，大修后26-31kV，運行中23-33kV。
具體試驗流程：
1、無間隙組合式過電壓保護器測試，主要有：直流 1mA 參考電壓保護器兩端子之間的電壓數值及保護器兩兩端子間施加 0.75 倍的直流 1mA 參考電壓試驗；
2、串聯間隙組合式過電壓保護器測試步驟，ZSTBP 過電壓保護器測試儀進行工頻放電電壓試驗，試驗電壓波形進行監測，采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值。
ZSTBP-30KV過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

建議：（TBP/避雷器）3.8選擇保護電壓10.0kV
      （TBP/避雷器）7.6選擇保護電壓20.0kV
      （TBP/避雷器）12.7選擇保護電壓30.0kV。

ZSTBP-30KV過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。
一、ZSTBP-30KV過電壓保護器測試儀技術指標
1.輸出電壓0-30KV（有效值）；輸出電流0-25mA
2. 中試控股檢測放電方式：波形檢測和付立葉變換方式
3.準確度：電壓: ±（讀數×2%+0.1） 電流： ±（讀數×2%+0.1）
4.高壓切斷時間：小于0.2秒
5.電壓分辨率：0.001KV    電流分辨率：0.001mA
6.輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
7.計算機接口：標準RS232接口
8.打印機：熱敏微型打印機
9.環境溫度：-10℃～50℃  相對濕度：<90%

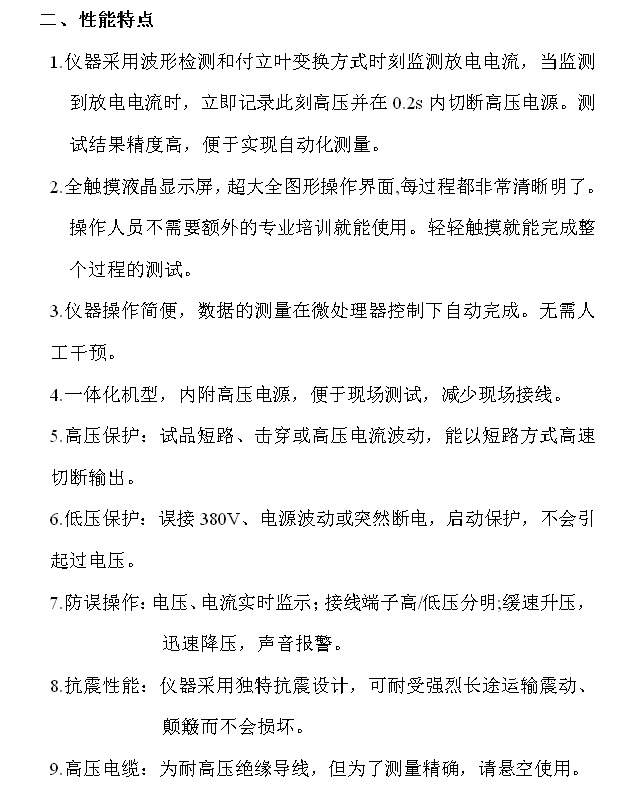

二、ZSTBP-30KV過電壓保護器測試儀性能特點
1.儀器中試控股采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。
2.全觸摸液晶顯示屏，超大全圖形操作界面,每過程都非常清晰明了。操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。
3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預。
4.一體化機型，內附高壓電源，便于現場測試，減少現場接線。
5.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
6.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
7.防誤操作：電壓、電流實時監示；接線端子高/低壓分明;緩速升壓，迅速降壓，聲音報警。
8.抗震性能：儀器中試控股采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
9.高壓電纜：為耐高壓絕緣導線，但為了測量精確，請懸空使用。
三、ZSTBP-30KV過電壓保護器測試儀工頻放電試驗接線方法
  在過電壓保護器的相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。
四、ZSTBP-30KV過電壓保護器測試儀附件清單
主機 1臺
接地線 1條
高壓線 1條
電源線 1條
紙卷 1個
說明書 1份
合格證 1份
試驗報告1份
