中試控股技術研究院魯工為您講解： 大型地網接地電阻測量系統
ZSDW-5A大型地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A大型地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSDW-5A大型地網接地電阻測試儀

ZSAI-6301S 自動抗干擾大地網接地電阻測量儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
配合選頻電壓表，測量接觸電壓、跨步電壓、電壓梯度等特性參數。
產品別稱
自動抗干擾地網接地電阻測量儀，智能抗干擾地網接地電阻測量儀，變頻地網接地電阻測量儀
產品特征
1、測量的工頻等效性好。測試電流波形為正弦波，45/50/55/60/65Hz單頻  45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻。

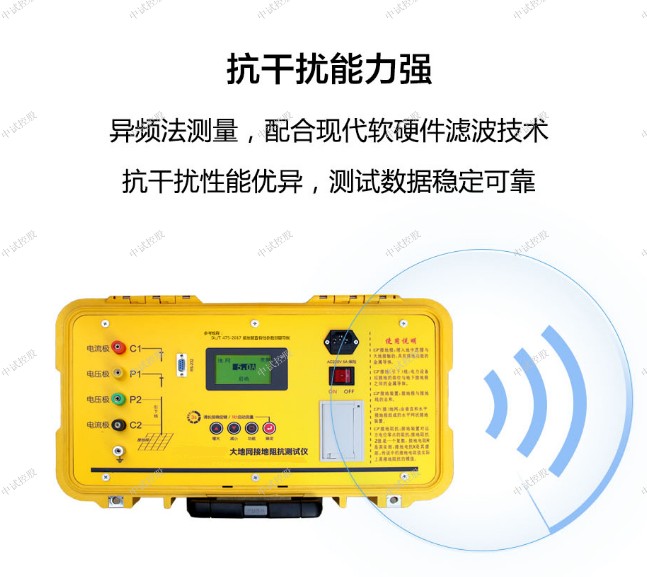

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

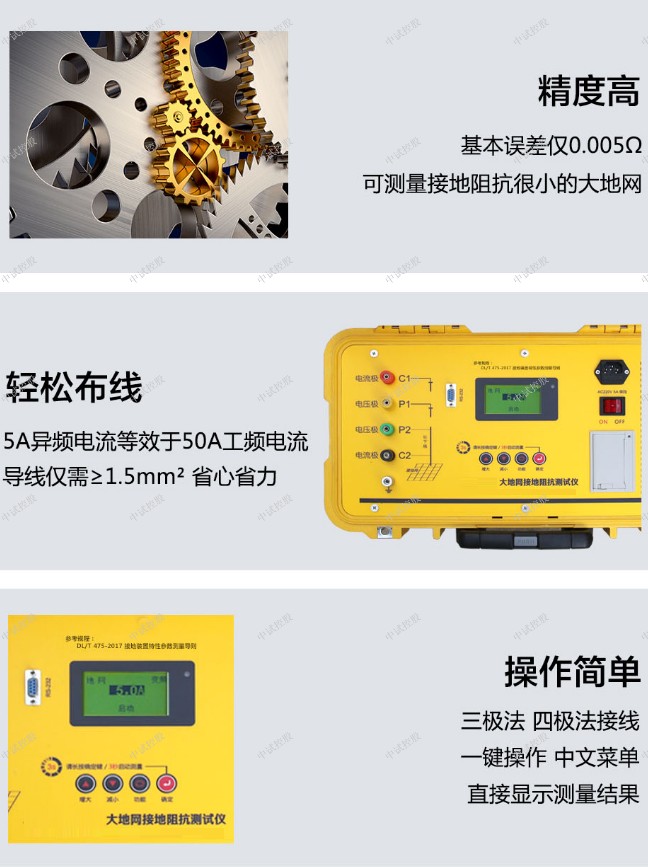

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

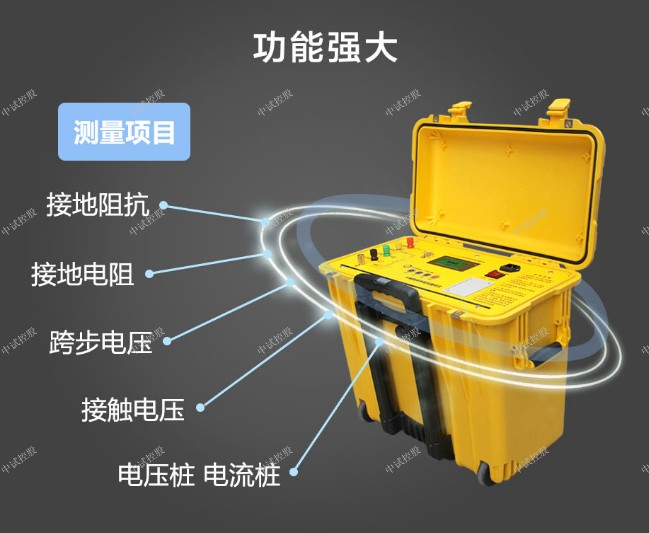

4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
系統參數
電源電壓：AC220V或380V，50Hz
輸出功率： 10KW（2KW～20KW可選，可定制）
輸出電壓：0～600V或 1000V（可定制）
測試輸出電流：0～50A
頻率調節范圍：45～65Hz
步進頻率：1Hz
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz
測量范圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
產品功能編輯 播報
1.精確測量大型接地網接地阻抗、接地電阻、接地電抗；
2.精確測量大型接地網場區地表電位梯度；
3.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓；
4.精確測量大型接地網轉移電位；
5.測量接地引下線導通電阻；
6.測量土壤電阻率

ZSDW-5A大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

ZSDW-5A大型地網接地電阻測試儀

1、全觸摸超大液晶顯示器
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
2、變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
3、DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
4、全過程智能測控
儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。
5、海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
6、pc機數據處理
儀器所測量的數據可以通過U盤導出，然后在pc機上用儀器配套的軟件查閱和管理相關數據。

ZSDW-5A大型地網接地電阻測試儀地網接地電阻的測量主要采用工頻大電流三極法。地面電阻測試儀，采用新型變頻交流電源，并采用微機處理控制和信號處理等措施，很好地解決了測試過程中的防干擾問題，簡化了測試操作過程，提高了測試結果的準確性和準確性，大大降低了測試人員的勞動強度和測試成本。

該儀器適用于各種接地裝置的工頻接地阻抗、接觸電壓、階躍電壓、工頻特性參數和土壤電阻率的測試。
該儀器采用不同頻率的抗干擾技術，能夠在強干擾環境下準確測量50hz 工頻以下的數據。測試電流最大5a，不會造成測試接地裝置電位過高，同時它還具有很強的抗干擾能力，因此可以測量無電源故障。
接地電阻測試儀的主要特點：

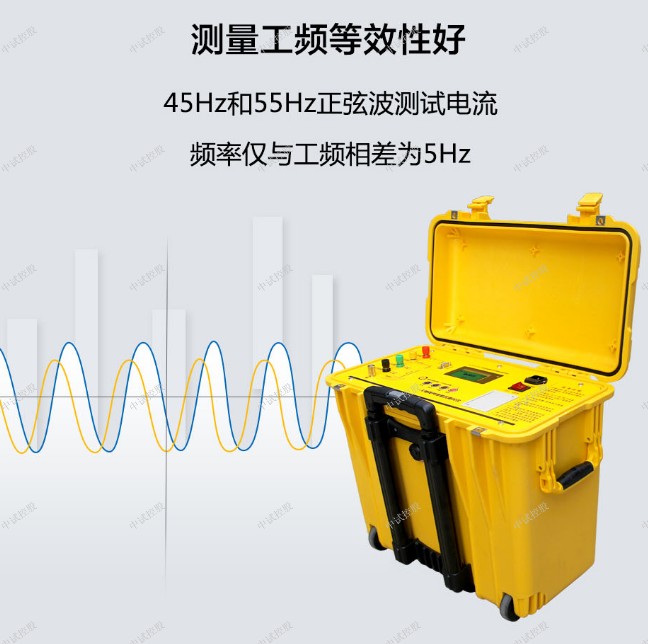

        1、測量的工頻等效性好。測試電流的波形為正弦波，頻率與電源頻率相差僅5Hz。45Hz和55Hz兩種頻率用于測量。
        2、抗干擾能力強。本儀器可以采用異頻法測量，配合我們現代軟硬件濾波處理技術，使得儀器發展具有很高的抗干擾性能，測試分析數據安全穩定可靠。
        3、精度高。基本信息誤差僅0.005Ω，可用來進行測量系統接地阻抗影響很小的大地網。
        4、強大。可測量電流樁、電壓樁、地面電阻器、步進電壓、接觸電壓。
        5、操作簡單。所有中文菜單操作都可以直接顯示測量結果。
        ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

我們還建議您注意多功能儀表，這些儀表可讓您全面表征接地設備和雷電防護的電氣狀態。在這樣的設備中，實現了監視接地設備參數的所有現有方法，并且為了確定避雷針（避雷針）的特性，使用了一種測量動電阻的脈沖方法。這種接地電阻表為通過非接觸方法進行測量提供了許多可能性，這在沒有使用輔助電極的城市條件下尤其重要。由于其現代化的設計，該設備具有良好的人體工程學性能和廣泛的測量功能（包括對可能影響所獲得結果的準確性產生負面影響的條件的分析）。
接地電bai阻測量儀（也稱為接地電du阻測試設備）的測量方法
1.接地電zhi阻測量儀溫納的四dao電極法
將四個（①②③④）電極以規則的間隔（a）和一定的深度（d）排成一排，然后向電極①和④施加交流電流以測量電流值（I）。測量在②和③電極上測得的電壓（V），以獲得電阻（R），并通過以下公式計算。
2.接地電阻測量儀庫拉什橋法
通過將三個電極放在一個三角形中并測量每個電極之間的電阻。
3. 接地電阻測量儀壓降法
電位計方法不能應用于需要低接地電阻值的接地系統（例如變電站）或在大范圍內具有接地網絡的接地系統。因此，壓降法主要用于測量諸如網絡接地之類的接地系統的接地電阻。通過在距被測接地面積視為一點的點一定距離處安裝輔助電極來測量電壓降的電壓降方法，其誤差較小。
應用此方法時應注意以下幾點。
為了避免電壓輔助電阻引起的誤差，應使用高阻抗的電壓表，例如真空管電壓表。
通過在電壓電路和電流電路之間設置90°或更大的電橋差，可以降低對電壓電路的感應電壓。
當電流電路電源將一根線或零線接地時，請確保通過絕緣變壓器將電流電路與電源電路隔離。
電壓和電流輔助電極之間的距離應足夠。
由于沒有電流流過電壓電路，因此應構建測量路徑以使由于電壓電路與其他電路或電流電極線之間的耦合而引起的感應電壓最小，并且應消除由于接地電流和接地漂移電位的影響而引起的誤差。
