中試控股技術研究院魯工為您講解：判斷變壓器是否存在匝間短路（變比試驗儀）

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

工頻耐壓成套裝置：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-VI 變壓器變比測試儀各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入參數設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。其中：
F1保留鍵，無作用；
F2將內存中數據存儲U盤；
F3刪除存儲記錄；
F4打印測試結果；
F5確認刪除記錄；
軟開關鍵：手持式設備的電源開關，臺式設備此鍵不起作用。

ZSBC-VI 變壓器變比測試儀三相匝數比測試

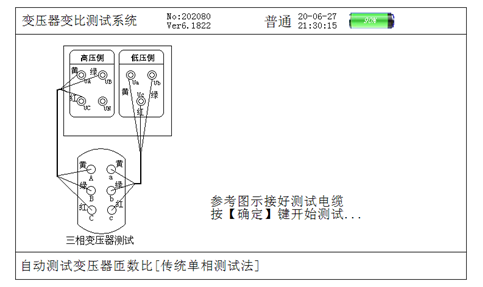

進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。

圖七、三相匝數比測試接線提示屏
ZSBC-VI 變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

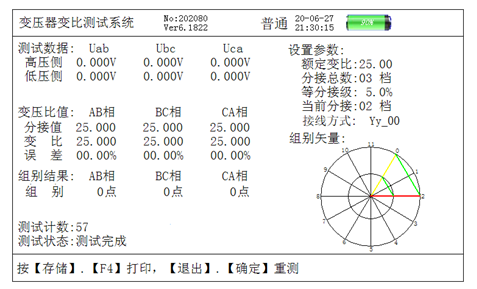

圖八、三相匝數比測試結果屏
測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

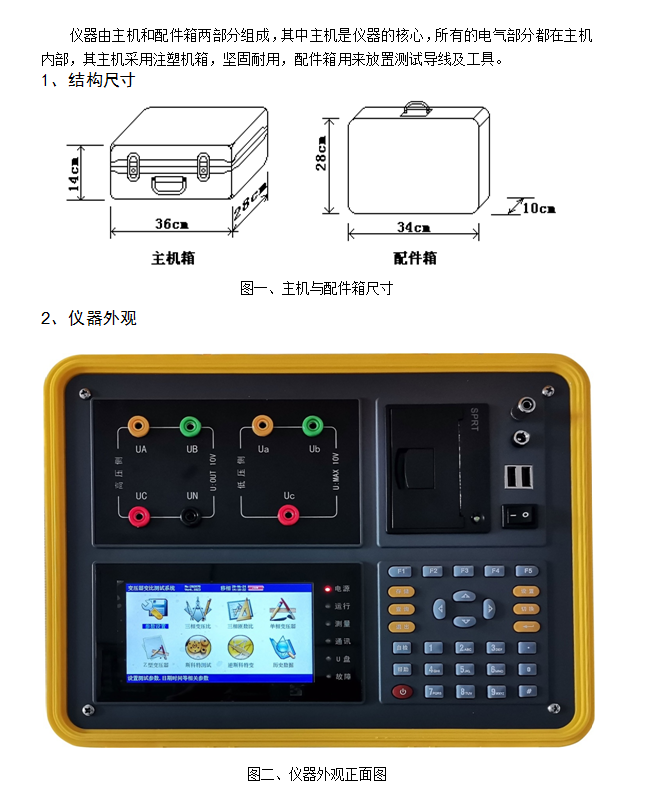

變壓器變比測試儀相關面板圖如下：

ZSBC-VI 變壓器變比測試儀儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。
狀態指示燈說明
其中狀態指示燈有6個，具體用途為：
電源：儀器工作電源接通指示，開機亮起；
運行：儀器正常運行時亮起，閃爍；
測量：測量過程中亮起并閃爍，測試結束后熄滅；
通訊：預留功能燈；
U盤：USB接口插上U盤并識別后亮起；
故障：當儀器自檢發現有故障時亮起；
鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

 中試控股技術博士為您解答：全自動變比組別測試儀主要用來進行變壓器的變比組別測試工作，具有測試速度快、精度高、方便靈活等很多特點，深受廣大電力工作者的歡迎，但是在實際的使用過程中，如果使用不當還是會造成測試不出數據的情況，因此使用時需要注意諸多問題，同時如果使用不當還會造成設備故障，因此本文就以全自動變比組別測試儀為例，來給大家簡單介紹全自動變比組別測試儀使用時需要注意的問題和主要故障如何處理。

        全自動變比組別測試儀注意事項：

        1.過流保險為0.5A。如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后，儀器內部的蜂鳴器會發出報警聲。請關機，更換相同容量的保險，重測。

        2.連線要保持接觸良好。儀器應良好接地！

        3.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線,如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。

        4.儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。

        5.顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。

        6.儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
