中試控股技術研究院魯工為您講解： 變頻式互感器綜合測量試驗儀（源頭大廠）
ZSCPT-120P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCPT-120P變頻互感器綜合特性測試儀是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

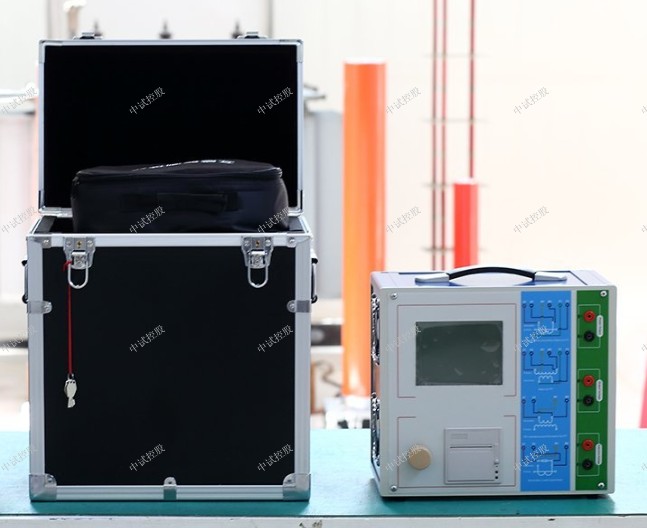

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P變頻互感器綜合特性測試儀技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。

ZSCPT-120P變頻互感器綜合特性測試儀技術參數
測試用途:保護類CT，保護類PT
輸出0~180Vrms，12Arms，18A（峰值）
CT變比測量范圍：1~40000，精度： ±0.2%
PT變比測量范圍：1~40000，精度： ±0.2%
相位測量精度:±5min
分辨率：0.5min
二次繞組電阻測量:范圍0~300Ω,精度:2%±2mΩ
交流負載測量:范圍0~1000VA,精度:2%±0.2VA
輸入電源電壓:AC220V±10%，50Hz
工作環境溫度：-10οC~50οC，濕度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

ZSCPT-120P變頻互感器綜合特性測試儀時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

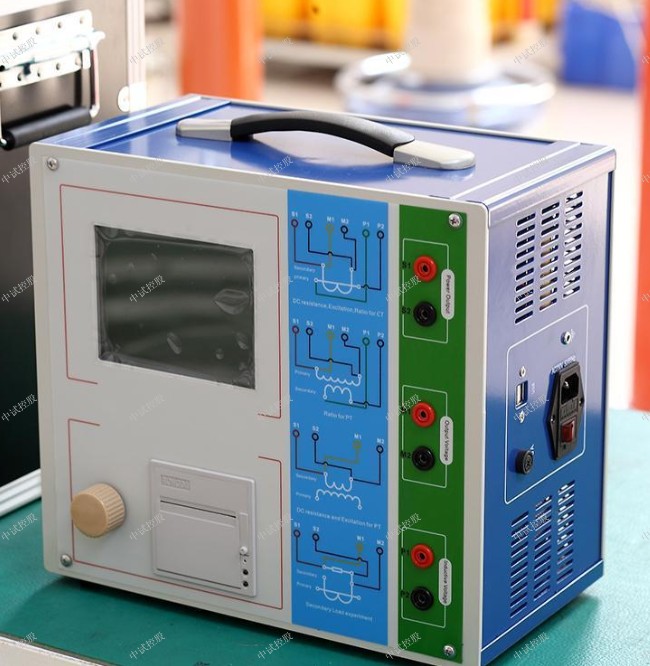

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P 變頻互感器綜合特性測試儀

參數設置
自測測試所需的參數如下表：
表2.6  自測測試參數
參數 描述
測試電流 需要裝置輸出的電流，有效值范圍：1mA~5A
測試電壓 需要裝置輸出的電壓，有效值范圍：1V~100V
測試頻率 需要裝置輸出電壓或電流的頻率，范圍：0~50Hz
測試電流或測試電壓設置后，設置測試頻率，裝置將輸出對應頻率的電壓或電流，并顯示檢測到的實際電壓或電流。在選擇電壓后，如果負載太小，導致實際電流有效值大于5A，則顯示過載信息。在選擇電流后，如果負載太大，導致實際測試電壓有效值大于100V，則也會顯示過載信息。
2.3.2接線方法
?選擇電壓測試時，將S1短接另一個M1，S2短接另一個M2。用萬用表電壓檔測量S1和S2之間的電壓，若與實際電壓相符，說明設備能夠輸出電壓且電壓測量環節正常。
?電流測試時，將電源輸出的S1、S2端子短接。電壓回測的M1、M2不接。可在輸出的S1和S2之間串入萬用表電流檔，若萬用表測量的電流與實際電流相符，說明設備能夠正常輸出電流且電流測量環節正常。
2.4 功能按鈕
2.4.1參數頁功能按鈕
 (1)．打開報告
報告界面，如圖2.12。選擇打開某個試驗報告，該報告的參數信息和數據會顯示到各個頁的對應欄目中。
圖2.11  打開試驗報告界面
(2)．保存報告
報告界面，如圖2.13。
圖2.13  保存試驗報告界面
 (3)．系統工具
系統工具界面，如圖2.14。在該界面中可以進行時間校對、系統升級等操作。其中：調試用于出廠調試，升級用于軟件界面的升級。
圖2.14  系統工具界面
(4)．幫助
圖2.15  幫助界面
（5）打印
用戶可以打印當前報告，此報告可做為現場試驗的原始記錄。
2.4.2結果頁功能按鈕
 (1)、誤差數據
選擇誤差數據將顯示5%和10%誤差情況下，額定一次電流倍數與最大負荷之間的關系數據界面，如圖2.16。界面中給出的數據是根據實際勵磁測試數據計算得到的。計算方法見附錄B。
圖2.16  5%誤差數據界面
(2)、誤差曲線
選擇誤差曲線，將顯示10%（或5%）誤差情況下，額定一次電流倍數與最大負荷之間的關系曲線界面，如圖2.17。界面中橫坐標為額定一次電流倍數，縱坐標為允許的最大負荷。
圖2.17  10%誤差曲線界面
 (3)、勵磁數據
選擇勵磁數據將顯示勵磁數據界面，如圖2.18，界面中給出了自動計算出來的拐點電壓和拐點電流。

ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

附錄
A. 低頻法測試原理
IEC60044-6標準（對應國家標準GB16847-1977）聲稱，CT的測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。
CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓V與輸入電流I的關系曲線。此曲線近似CT的勵磁電勢E與勵磁電流I的關系曲線。
設CT勵磁繞組在某一勵磁電流I時的激磁電感為L，激磁阻抗為Z，則：
        V = I?Z
電感L與阻抗Z之間具有下述關系：
         Z = ω?L = 2 π f L
則：V= I?2 π f L
由公式中可見在某一激磁電感L時所加電壓V與頻率f成正比關系。
假設當f = 50Hz時，為達到勵磁電流Ix，所需施加的電壓Vx為2000V
Vx = Ix?2 π f L = 2000V，
若施加不同頻率：
f = 50Hz，Vx＝ 2000V
f = 5Hz，Vx≌ 200V
f = 0.5Hz，Vx≌ 20V
由此可見需要使CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。
在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。
B. 10％誤差曲線計算和應用方法
電流互感器的誤差主要是由于勵磁電流 的存在，它使二次電流 與換算到二次側后的一次電流 不但在數值上不相等，而且相位也不相同，這就造成了電流互感器的誤差。
電流互感器的比值差定義為：
  （B.1）
繼電保護要求電流互感器的一次電流 等于最大短路電流時，其比值差小于或等于10％。在比值差等于10％時，二次電流 、與換算到二次側后的一次電流 以及勵磁電流 之間滿足下述關系：
  （B.2）
  （B.3）
定義M為一次側最大短路電流倍數，K為電流互感器的變比，則有
  （B.4）
其中： 為一次側最大短路電流
 為一次側額定電流
 為二次側額定電流
10％比值差時，允許的最大負荷阻抗 的計算公式為：
  （B.5）
式中： 為電流互感器二次繞組阻抗
 為電流互感器二次繞組感應電動勢， 和 的關系由勵磁特性曲線描述。
根據上述算式，最后可以得到用最大短路電流倍數 和允許的最大負荷阻抗 描述的10％誤差曲線（見圖2.29）。
10％誤差曲線的應用方法：
得出某一CT的10%誤差曲線后，還必須查閱流經該CT的最大短路電流 和該CT二次側所帶回路的阻抗 。最大短路電流往往在整定計算時得出，是該CT所在線路的最大運行方式下最嚴重短路時的短路電流，最大電流倍數 （額定電流）。二次回路阻抗 可以用裝置測量得到。
得到 和 后查閱10%誤差曲線，若點（ ， ）在曲線下方，則滿足要求，說明在最嚴重短路情況下CT的電流變換誤差小于10%。否則將大于10%。

1、使用互感器特性綜合測試儀時，注意的是直流高壓輸出是負電壓，而地為正極。
2、互感器特性綜合測試儀在測試時，應緩慢增加電壓，充電電流小于所設定的漏電電流值，直到規定測試電壓，進行測試。因為測試電容時，在電容器兩端加上電壓時有一充電過程，此時在測試電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測試儀就會報警，使測試中斷，無法進行。
3、不能采用固定電壓，復位—啟動方式進行測試.在交流回路中相當于直流回路中的電阻，因此，安規測試儀在交流回路中就產生一個電流，當該電流大于所設定的漏電流值時，耐壓測試儀就會，使得測試中斷，無法進行。
4、在測試前，應先計算好電容器的容抗，再算出在測試電壓下的回路電流值，然后調節耐壓測試儀漏電流預置值，使其略大于回路電流值，再進行測試。
5、測試電纜等分布電容大的元件（設備）要等同于電容器測試。
6、做好各項安全接地，以及安全防護措施。
互感器特性綜合測試儀主要測試設備的溫度，比如絕緣材料在正常情況下工作溫度，這個溫度在最高的設備允許工作溫度下，要小于絕緣材料的最大允許溫度。
如在25℃環境下測試絕緣材料溫度是100℃，而絕緣材料只能在130℃以下安全運行，這是定義設備允許的最高工作溫度很關鍵，如果設備是50℃的環境溫度，那么絕緣材料換算到50℃的環境溫度測試溫度應該是125℃，滿足小于130℃要求，測試通過。如果設備時60℃環境溫度，那么換算到60℃的環境溫度測試溫度應該是135℃，大于130℃要求，測試不通過。
