ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試?？蓪崿F一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度  -10℃~50℃，  濕度  ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

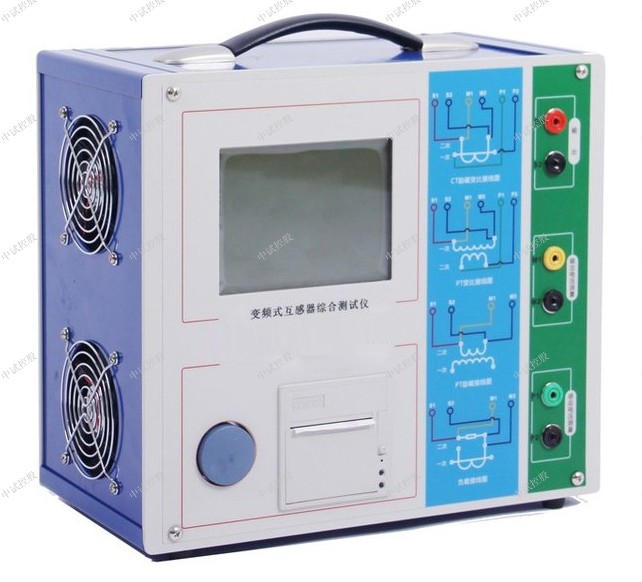

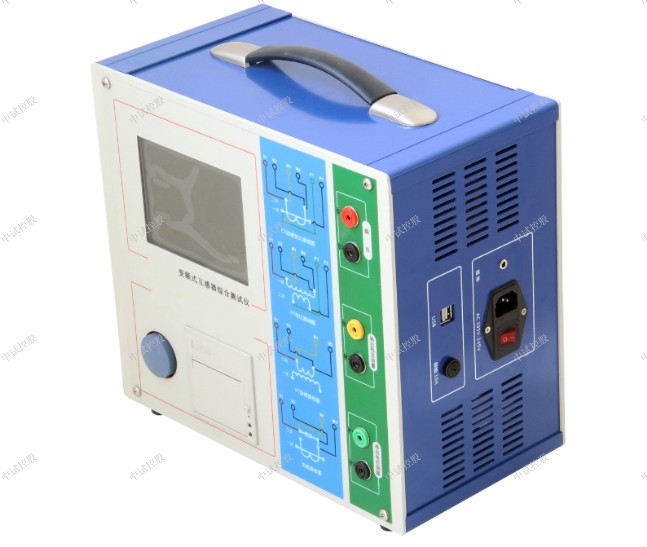

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

1.接線方bai法：紅、黑兩芯線對應接儀器面板的一、二du次插孔，另zhi一端分別接電流互感器對應的一、二次。dao紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。
2.接好線后，插上電源（或用儀器內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
電壓互感器變比測量使用方法：
5.和一次（即與電流互感器接線相反）。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電壓互感器的一次（L1）極性端，黑色線接電壓互感器的一次（L2）端。
6.接好線后，插上電源（或用儀器內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如10KV/100V直接顯示100），同時極性顯示互感器此時的接線方式及極性。
7.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
8.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
電流互感器的主要dao作用是將du高值轉換為低值，適用zhi于測量儀表和繼dao電器。專常用的次級額定電流屬為5A。
電流互感器的一次繞組與電路串聯，因此繞組的絕緣水平應與電路的電壓級一致。它的容量滿足流經電路的最大負載電流，從而使初級繞組的溫度上升不超過限制。
電流互感器的一次繞組與電路串聯，因此繞組的絕緣水平應與電路的電壓級一致。它的容量滿足流經電路的最大負載電流，從而使初級繞組的溫度上升不超過限制。
在任何操作情況下，電流互感器的次級繞組端子均不允許開路。否則會產生危險的高壓并導致人身事故。原因如下：當電流互感器處于次級繞組開路時，初級次級中的所有電流均為勵磁電流，從而導致磁通密度增加和電動勢增大。另外，由于磁通密度的大幅增加，鐵芯中的渦流和磁滯損耗上升，并產生大量的熱能。電流互感器的溫升超過極限。高溫確實會損壞靠近磁導體的繞組絕緣層。
電流互感器的次級繞組電路必須具有一點接地，以保護次級設備和人員安全。但是，電流互感器的二次電路不應兩點接地。否則會引起繼電保護故障。

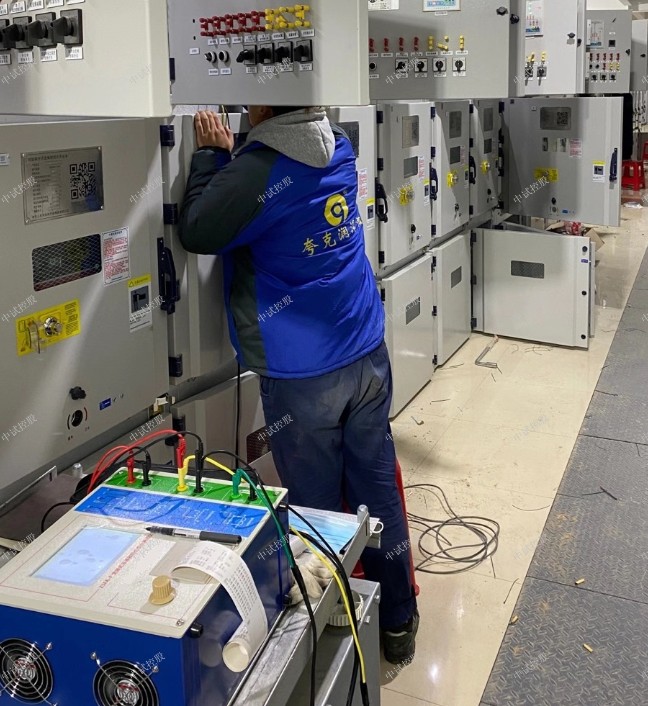

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

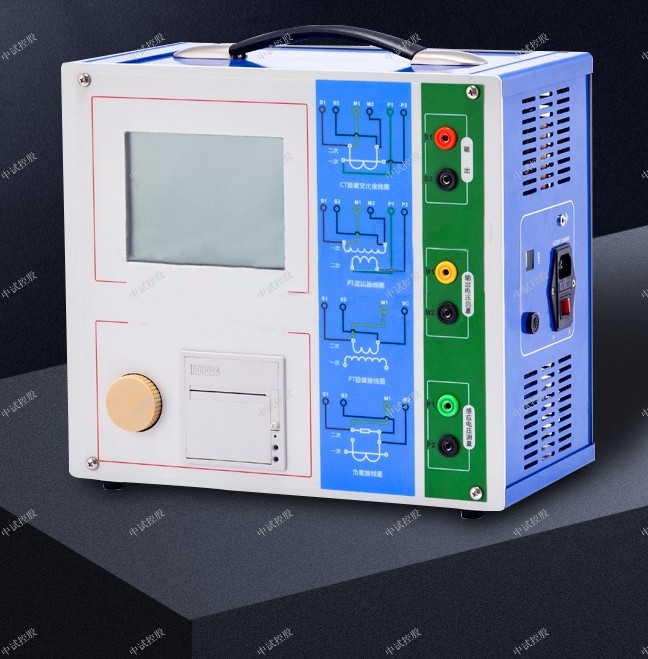

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）

變頻式互感器綜合測試儀的試驗結果
試驗結果頁，界面分別如圖4。
互感器測試儀的電流互感器試驗方法
對于不同級別的CT和所選的試驗項目，試驗結果也不同，見表3。
互感器測試儀的電流互感器試驗方法
互感器測試儀的電流互感器試驗方法
便攜式電壓互感器分析儀是在傳統基于調壓器、升壓器、串聯諧振的互感器伏安特性變比極性誤差分析綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型PT測試儀器。裝置采用高性能DSP+FPGA以及先進的ARM工控機、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
便攜式電壓互感器分析儀的操作方法
方法/步驟
主界面說明
開機后主界面如圖所示共有五個功能模塊
便攜式電壓互感器分析儀的操作方法
PT試驗：進行電壓互感器的各項測試；
文件管理：對保存的試驗記錄進行查詢、導出和刪除等管理
系統設置：設置系統參數和試驗標準；
廠家設置：廠家校準和升級測試使用訪問時需要密碼。
參數設置
便攜式電壓互感器分析儀的操作方法
試驗項目：選擇需要測試的試驗項目；
便攜式電壓互感器分析儀的操作方法
在此界面中顯示最近一次設置的詳細參數，如需修改參數可按右側“一次參數”和“二次參數”進行修改。
便攜式電壓互感器分析儀的操作方法
一次額定電壓（kV）：輸入被測PT的一次額定電壓以及系數；
額定頻率：被試品的額定工作頻率有50和60H可選擇。
便攜式電壓互感器分析儀的操作方法
被測繞組：當前要測試的二次繞組序號，最大為5，如果PT只有一個繞組設為1即可；
二次額定電壓（V）：當前繞組的二次額定電壓和系數；
繞組類型：有計量和保護兩個類型選擇；
精度：對于計量繞組有0.1、0.2和0.5可選擇，對于保護繞組有3P和6P選擇；
額定負荷/功率因數：輸入當前繞組的額定二次負荷和功率因數；
下限負荷：輸入當前繞組的二次下限負荷。
便攜式電壓互感器分析儀的操作方法
當前溫度：當前測試PT的溫度，一般輸入環境溫度即可；
校正溫度：電阻校正的目標溫度，一般為75攝氏度；
測試標準：有IEC 60044-2、IEC 61869-3和IEC 61869-3選擇，對于中國國標的互感器選擇IEC 60044-2即可。
互感器測試儀的使用必須遵循現有國家標準對電氣安全和試驗項目流程的技術要求，閱讀本手冊并不能代替相關國家標準對電氣試驗項目的要求，對于在高電壓場合使用互感器測試儀進行試驗時，相關操作人員必須具備電氣試驗資質。
互感器測試儀的使用安全規程
1）必須在互感器測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器測試儀，如果互感器測試儀被打開則對互感器測試儀的質保將失效
6）禁止對互感器測試儀進行任何修改，擴展和改進
7）請使用互感器測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線，功率輸出指示燈熄滅才可以切斷試驗連線
9）在非實驗室環境使用互感器測試儀時，應使用接地電纜線將互感器測試儀可靠接地
10）測試時保證互感器測試儀高壓測一個端子接大地
11）在使用互感器測試儀前請檢查互感器測試儀是否有明顯的外觀損壞
12）不要在多雨或極其潮濕的環境下使用互感器測試儀
13）確保連接到互感器測試儀的所有端子不帶有任何電位，所有的電位由互感器測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組或PT的一次繞組上，否則有可能造成互感器測試儀的損壞
15）互感器測試儀只適用于電磁式電壓互感器的比差與角差測試
