中試控股技術研究院魯工為您講解： 變頻式互感器負荷測量試驗儀（實力大廠）

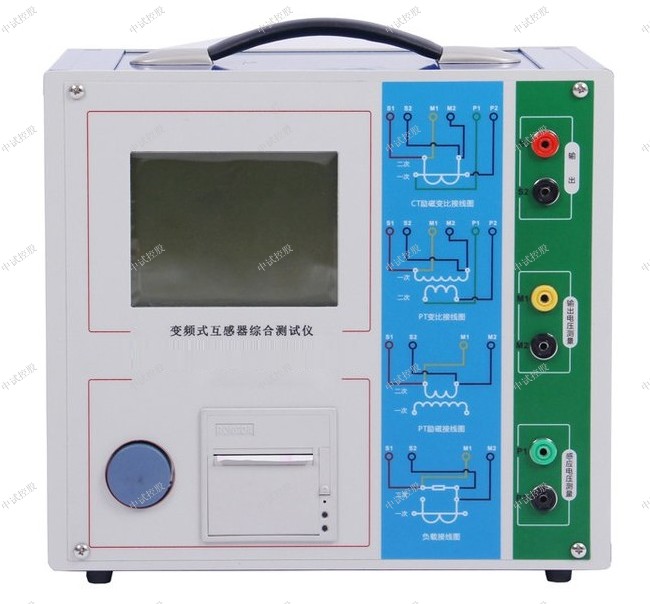

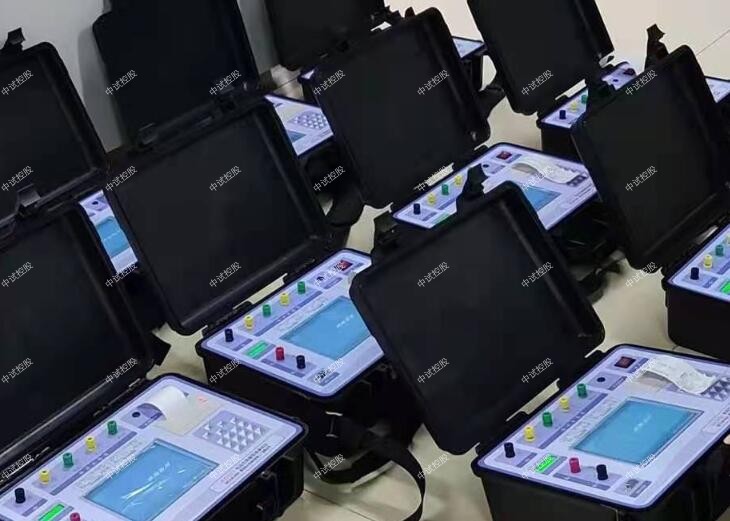

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度  -10℃~50℃，  濕度  ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

互感器伏安特性測試儀剛保存的數據保存在“前1次記錄”中，所有數據往前推一組。
內存中zui多能保存45組數據，如超過45組數據，將按先入先出原則沖掉zui老的數據。
掉電后數據能保存60天。
返回：光標移動至此選項，按下即退出該界面。
數據：將光標移動至  數據  選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（如右圖）。
注意：在此界面中，如果數據太多，可將光標移動到 ↑↓ 項，按下鼠標，通過左旋、右旋鼠標滾動顯示試驗數據。瀏覽數據完畢，光標移動至
  返回  ，按下即退回到伏安特性試驗曲線界面
3.6誤差曲線
互感器伏安特性測試儀在伏安特性曲線圖界面上，將光標移至  誤差曲線  選定，屏上
將顯示伏安特性試驗的誤差曲線的設置（如右圖）。
    誤差曲線參數框說明：
 ZⅡ：CT二次側阻抗值。
 額定電流：CT的二次側額定電流
 5%誤差曲線：將光標移動至 5%誤差曲線 選定，自動得出5%誤差曲線結果并顯示數據。
 10%誤差曲線：將光標移動至 10%誤差曲線 選定，自動得出10%誤差曲線并顯示數據。
3.7 查閱以前所保存的測試數據
     請進入伏安特性試驗設置界面，將光標移動至 前 x 次 選項上，按一下鼠標后，左旋或右旋鼠標，設定哪1次，再次按一下鼠標后，即將該次的試驗數據調出查閱，數據調出后所顯示的曲線和數據列表及其操作方法與剛測試得出的結果完全相同，調出后可同樣進行打印操作。
 4、  變比極性試驗
4.1、變比極性試驗的軟件界面
進入主菜單，旋轉鼠標將光標移動到  變比極性  選項上，按下旋轉鼠標即可進入
變比極性試驗設置界面（如右圖）。
參數設置：試驗前需設置的參數
一次側測試電流： 0 - 400A。
二次側額定電流： 1A或。
 CT電流互感器參數分析儀的產品特點：
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、5.7寸圖形透反式LCD，陽光下清晰可視。
3、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
4、面板自帶打印機，可自動打印生成的試驗報告。
5、裝置可存儲1000組測試數據，掉電不丟失。
6、易于攜帶，裝置重量＜9Kg。
7、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
8、可測量變比差與角差，比差zui大允許誤差±0.1%，角差zui大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1～40000。
9、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出zui大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
10、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
11、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
12、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
13、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
  使用互感器綜合測試儀的目的是了解電流互感器本身的磁化特性，判斷是否符合要求；是目前可以發現匝層間短路的可靠方法，特別是二次繞組短路圈數很少時。
電壓互感器一次繞組線徑較細，易發生斷線、短路或匝間擊穿等故障，二次繞組因導線較粗很少發生這種情況，因而交接、大修時應測量電壓互感器一次繞組的直流電阻。各種類型的電壓互感器一次繞組的直流電阻均在幾百歐至幾千歐之間，一般采用直流電阻測試儀進行測量，測量結果應與制造廠或以前測得的數據無明顯變化。
有時為了判斷電流互感器一次繞組接頭有無接觸不良等現象，需要采用壓降法和雙臂電橋等測量一次繞組的直流電阻；有時為了判別套管型電流互感器分接頭的位置，也使用變壓器直流電阻測試儀測量繞組的直流電阻。

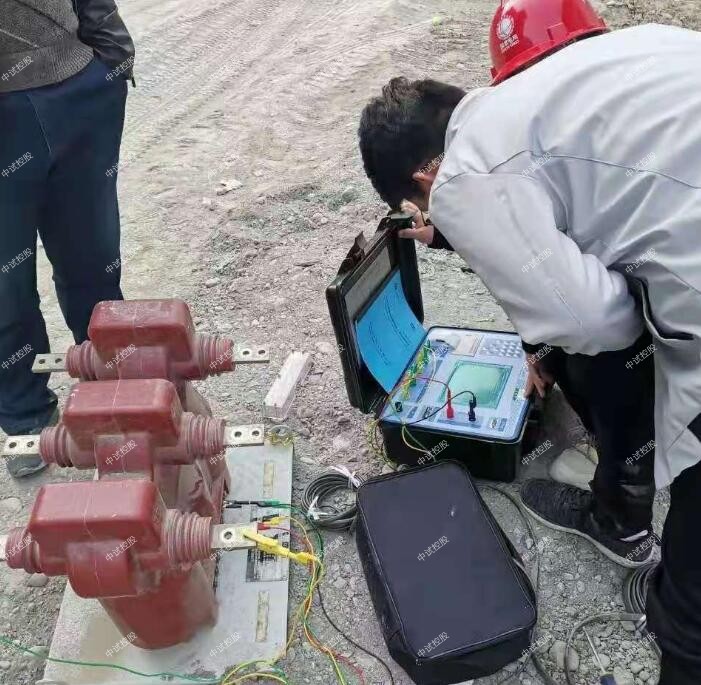

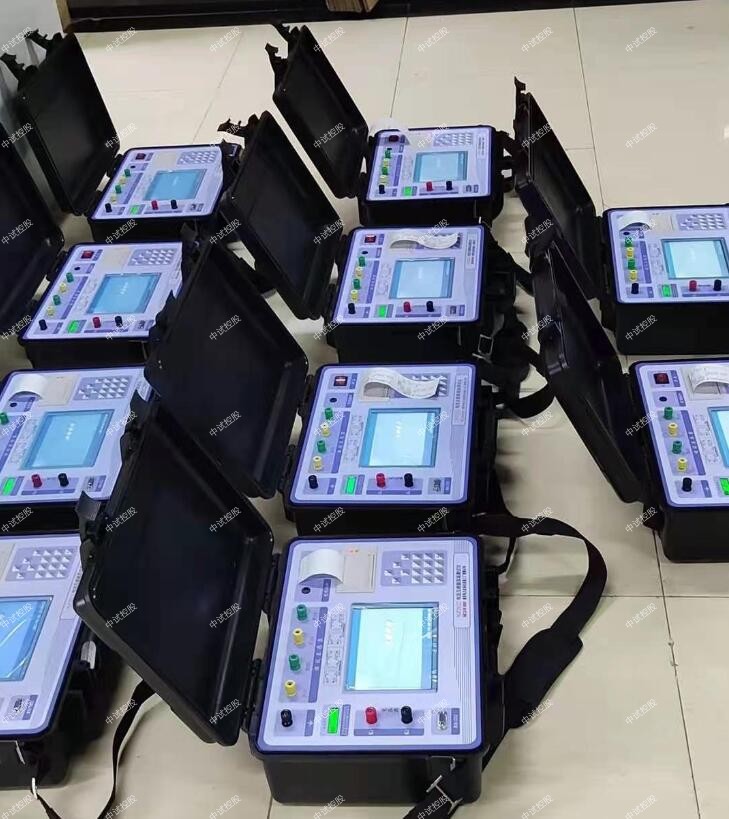

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）

互感器測試儀的使用安全規程
1）必須在互感器測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器測試儀，如果互感器測試儀被打開則對互感器測試儀的質保將失效
6）禁止對互感器測試儀進行任何修改，擴展和改進
7）請使用互感器測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線，功率輸出指示燈熄滅才可以切斷試驗連線
9）在非實驗室環境使用互感器測試儀時，應使用接地電纜線將互感器測試儀可靠接地
10）測試時保證互感器測試儀高壓測一個端子接大地
11）在使用互感器測試儀前請檢查互感器測試儀是否有明顯的外觀損壞
12）不要在多雨或極其潮濕的環境下使用互感器測試儀
13）確保連接到互感器測試儀的所有端子不帶有任何電位，所有的電位由互感器測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組或PT的一次繞組上，否則有可能造成互感器測試儀的損壞
15）互感器測試儀只適用于電磁式電壓互感器的比差與角差測試
互感器特性綜合測試儀試驗方法
試驗方法與裝置單機試驗的相同，但電壓設置范圍為0～2000V，電流設置范圍為0～1.。
注意：使用裝置外接升壓器試驗時，請勿按單機試驗，以免損壞裝置。
 3.5 測試結果操作說明
試驗結束后，屏幕顯示出伏安特性測試曲線（如右圖）。該界面上各操作功能如下：
打印：旋轉鼠標將光標移動至  打印  選項,按下旋轉鼠標即可用儀器自帶的
面板微型打印機將當前測試的曲線以及數據組打印出來。
保存：旋轉鼠標移動至  保存  選定即可將當前數據及伏安特性曲線圖保存在內存中。
參數設置：旋轉鼠標移動至  保存  選定，界面上彈出的被測CT參數對話框（如下圖），
通過旋轉鼠標即可進行線路號、組號、相序、K、日期等參數設置；
設置參數完畢之后，按下  確定  即可將當前所測數據保存。
以后在伏安特性主界面上選“前x次記錄”即可調出查看，
再按  保存  也可以重新修改以前保存的
線路號、組號、相序、K、日期等參數設置，
之后按  確定  即可對重新修改的參數進行保存
；單機所保存的數據可直接上傳至PC機保存。

互感器綜合測試儀在使用過程中應按以下規程進行：
1）必須在互感器綜合測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即通知廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器綜合測試儀，如果互感器綜合測試儀被打開則對互感器綜合測試儀的質保將失效
6）禁止對互感器綜合測試儀進行任何修改，擴展和改進
7）請使用互感器綜合測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線
9）在非實驗室環境使用互感器綜合測試儀時，應使用6mm2以上的連接線將互感器綜合測試儀可靠接地
10）測試時保證互感器綜合測試儀高壓測一個端子接大地
11）在使用互感器綜合測試儀前請檢查互感器綜合測試儀是否有明顯的外觀損壞
12）不要在多雨或十分潮濕的環境下使用互感器綜合測試儀
13）確保連接到互感器綜合測試儀的所有端子不帶有任何電位，所有的電位由互感器綜合測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組上，否則有可能造成互感器綜合測試儀的損壞
以上就是互感器綜合測試儀的使用安全規程，希望能幫助大家更好地使用互感器綜合測試儀。
    互感器測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于先進水平，是電力行業用于互感器的專業測試儀器。
    互感器測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能中試控股比，比較高的多功能試驗儀器。
    互感器測試儀采用低耗材料和特殊繞法的升壓器，微處理器進行數據采集、分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前的儀器。
    互感器測試儀是一款專門為測試互感器：CT伏安特性、誤差曲線、變比、極性、退磁、二次負荷、角差、比差、暫態PT勵磁、變比、極性、二次負荷功能等參數而設計的多功能現場試驗儀器。互感器測試儀基于先進的變頻法測試CT/PT伏安特性曲線和10%（5%）誤差曲線，可輸出180A的電流，方便現場通流測試，卻能應對拐點高達60KV的CT測試。IEC60044-6標準（對應國家標準GB16847-1977）聲稱，互感器測試儀的CT測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。
