中試控股技術研究院魯工為您講解：三相變壓器直流電阻檢測儀（中試名廠）

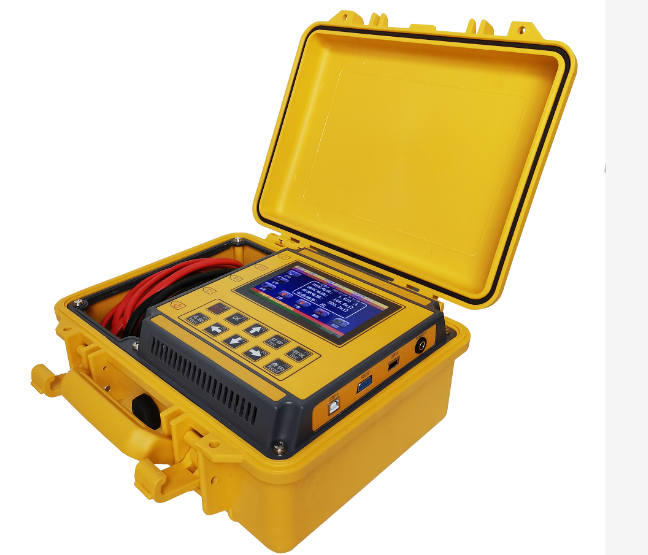

ZSBZC-10A 手持直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A 手持直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：ZSBZC-10A 手持直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

直流電阻測試儀注意事項：
1、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、對感抗性測試對象，在沒有放完電(蜂鳴器鳴響時)情況下，不允許拆除測試線，以免遭電擊。
3、測試過程中遇到外部AC220V突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，5分鐘后方可拆線。直流電阻快速測試儀的原理
變壓器直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。直流電阻測試儀測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第2位。
直流電阻測試儀是新一代變壓器直流電阻的測試儀器，它能根據不同型號的電力變壓器自動選擇測試電流，以最快的速度顯示測試結果。直流電阻測試儀并且具有充電、放電指示等功能，液晶顯示器的采用使得該儀器人機界面良好，是直流電阻測試工作中的首選設備。
新方法的基本原理
直流電阻測試儀快速測量變壓器電力變壓器繞組可等效為一個電感和電阻R的串聯回路。直流電阻測試儀繞組直流電阻的基本測量電路圖見圖1所示。合上開關K，回路電壓方程式為:E=L(di/dt)+iR。考慮到開關的非理想性，設合上開關后電壓E的時刻為t=0，此時電路中的瞬
由式(5)可見，測量變壓器繞組直流電阻時不管電路狀態如何, 只需依次測取式(5)中的i(t1) 、i(t2)、i(t3)，在電源電勢E已知的條件下即可得到R的值直流電阻測試儀。因此可使測量時間任意的短,以實現快速測量電力變壓器繞組的直流電阻R。
本方法的突出優點是，從根本上排除了電路的穩定狀態對測量的影響，可最大限度地實現快速測量。這是其它測量方法無法達到的，它克服了傳統測量方法所需電源容量大及串入電阻、電容等附加測量元件對測量準確度的影響。

ZSBZC-10A 手持直流電阻測試儀技術指標
1、 輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含線）：
100Ω-50KΩ     <5mA檔
500mΩ-250Ω    40mA檔
100mΩ-50Ω    200mA檔
5mΩ-2.5Ω     1A檔
1mΩ-600mΩ    5A檔
0.5mΩ-200mΩ   10A檔
0.5mΩ-50KΩ    自動檔
4、 準確度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作溫度：-10～40℃
6、 工作濕度：<80%RH，不結露

根據IEC及國家有關標準規定：該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

10A手持直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股10A手持直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出10A手持直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

       1.根據被試設備銘牌、出廠資料，以前的試驗報告確定被試設備直流電阻的大概范圍,以選擇直流電阻測試儀及測試電流大小。測量儀表的精度應不低于0.5級。

       2.測量溫度，為了與出廠及歷次測量值比較，應將不同溫度下的直流電阻換算到同一溫度，以便于比較。

       3.連接導線應有足夠的截面，且接觸必須良好，在測量小電阻時應通過試驗接線消除引線接觸電阻對測量結果的影響，電壓引線應靠近被試設備接頭。避免因接線的原因影  響測試結果，造成誤判斷。

       4.測試中注意事項

       測量的阻值偏大或者特別小，可能是引線接觸不良造成的，待改善其接觸情況后再行測試。  測量變壓器等大電感設備，測量接上直流電源，需考慮足夠的充電時間，讓電阻穩定后再讀數。測量完畢一定要等充分放電后再改試驗接線。變壓器繞組的直流電阻測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。直流數字微安表主要用于測量直流泄漏電流或電導電流值、精度高、量程寬、讀數直觀，數字顯示，使用方便。抗沖擊，過量程自動保護，有極性顯示。《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

    1、檢查繞組內部導線和引線的焊接質量；

    2、檢查分接開關各個位置接觸是否良好；

    3、檢查繞組或引出線有無折斷處；

    4、檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；

    5、檢查層、匝間有無短路的現象。

    ZS316-50直流電阻測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

    本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

    產品特性：

    1、外形輕巧，便于攜帶，測試速度快。

    2、測試電流：2.5A 5A 10A 20A 50A

    3、采用國外進口優質元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。

    4、可存儲255試驗數據，儀器復位、掉電時所存儲的數據均不丟失，并且可打印存儲的所有試驗數據，使用方便。

    5、液晶顯示方式，適應各種不同的工作環境。

 中試控股集團專業直流電阻測試儀生產廠家，中試控股集團直流電阻測試儀操作步驟,操作簡單、測試結果準確，誤差小。

   按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間移動，

   按選擇鍵可選擇測試電流，選定測試電流后，按確認鍵可啟動測量。

   在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。

（2）、直流電阻測試儀操作步驟,接著按循環鍵將光標移動到修改時鐘

    按選擇鍵可進入時鐘修改和查詢界面，如下圖：

    在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。

（3） 直流電阻測試儀操作步驟圖4,然后在開機界面下將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢界面(4）江西直流電阻測試儀操作步驟,下一步，當選好電流后，按下確認鍵開始測試。  液晶顯示“正在充電”，

過幾秒鐘之后，顯示  “正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。

（5）直流電阻測試儀操作步驟,最后，如果需要打印測試數據，長按選擇鍵可打印數據，完畢后，按“復位”鍵，儀器輸出電源斷開，同時放電，音響報警，液晶恢復初始界面狀態，放電音響結束后，請一定稍等10秒鐘左右，重新接線進行下次測量，或關斷電源拆下測試線。
