中試控股技術研究院魯工為您講解： 套管CT參數分析儀

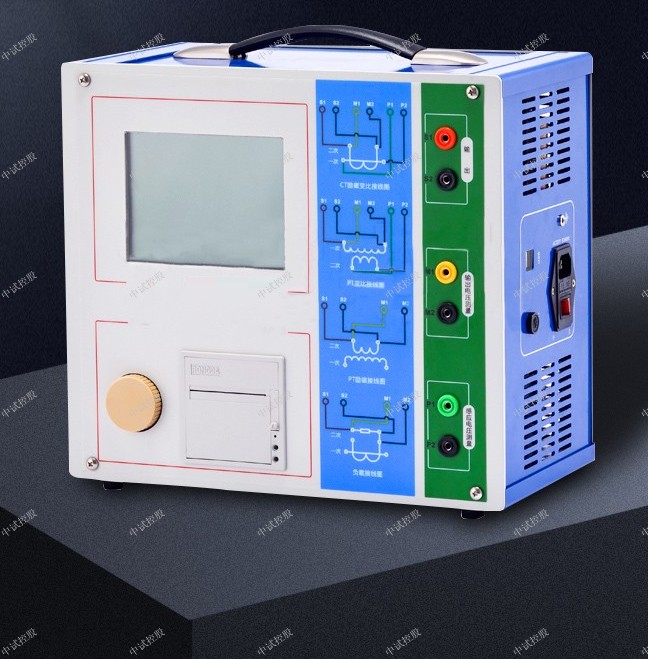

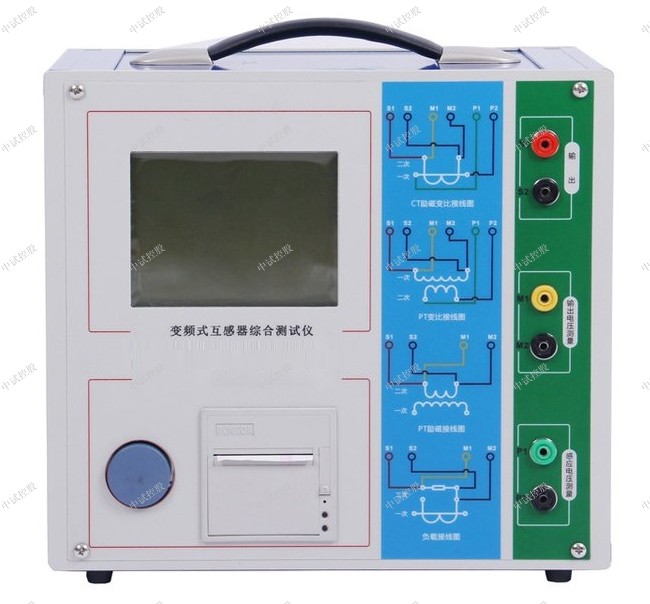

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

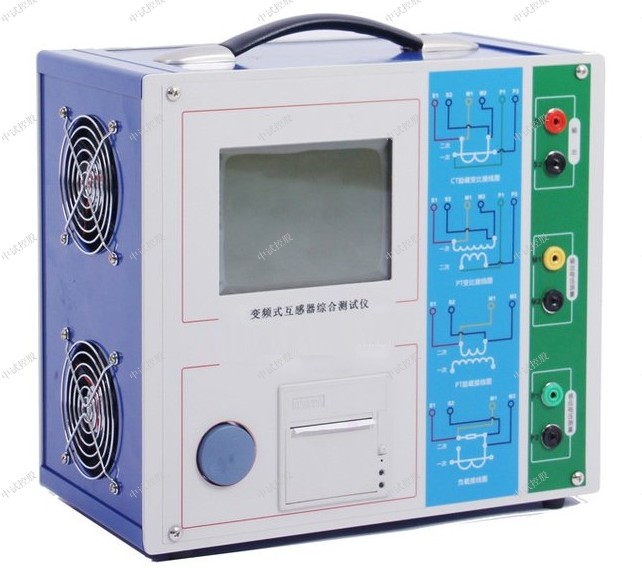

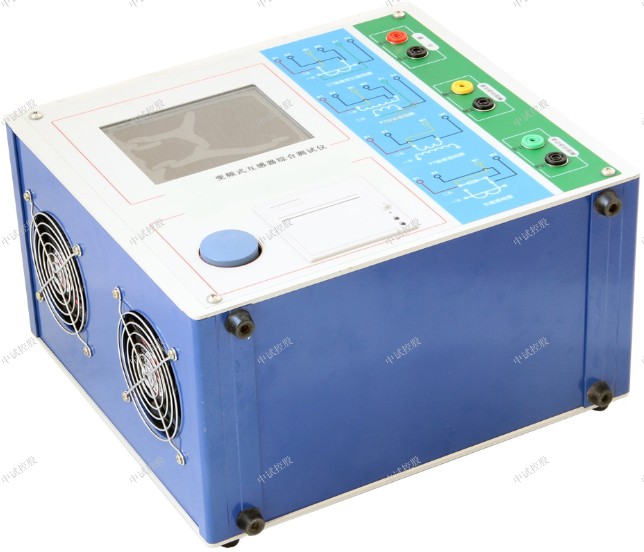

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

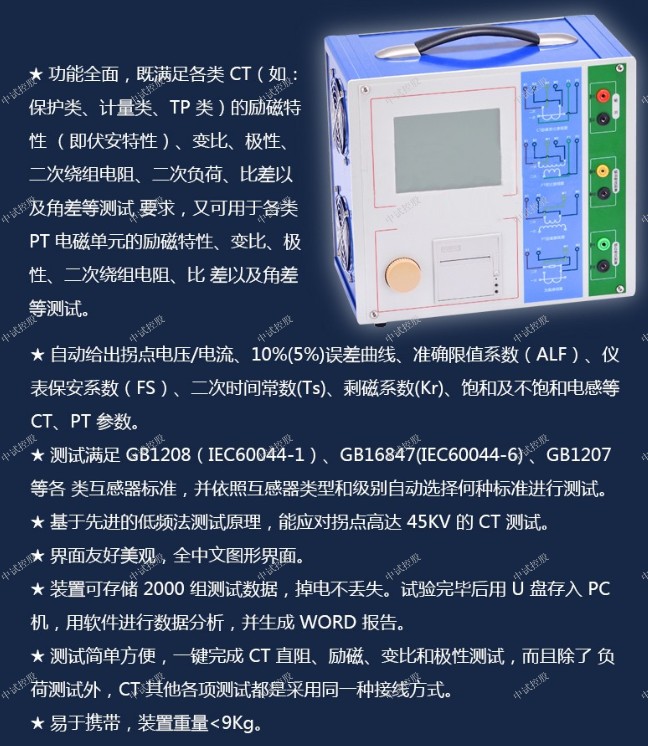

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。

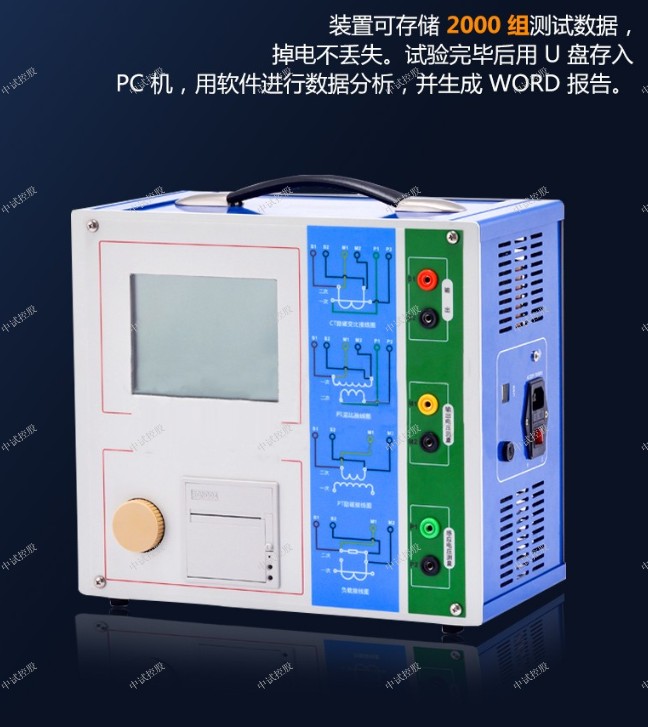

6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

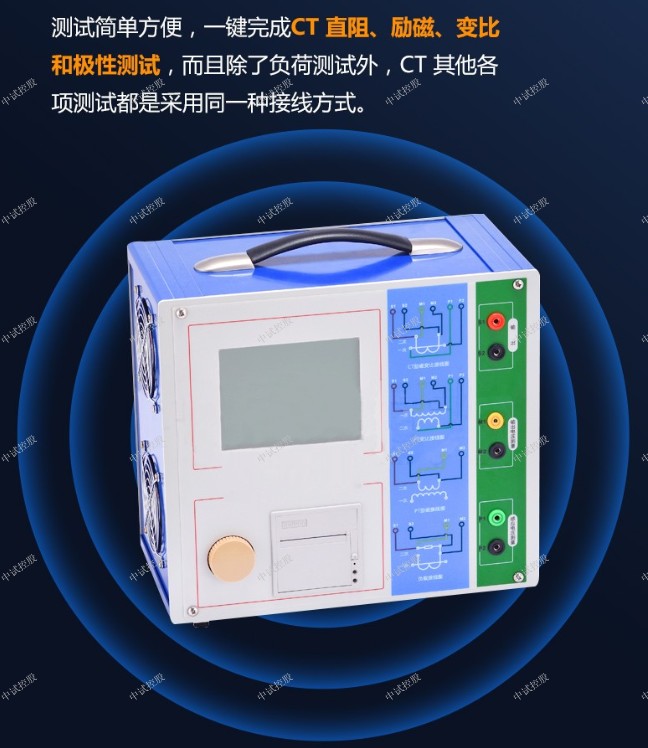

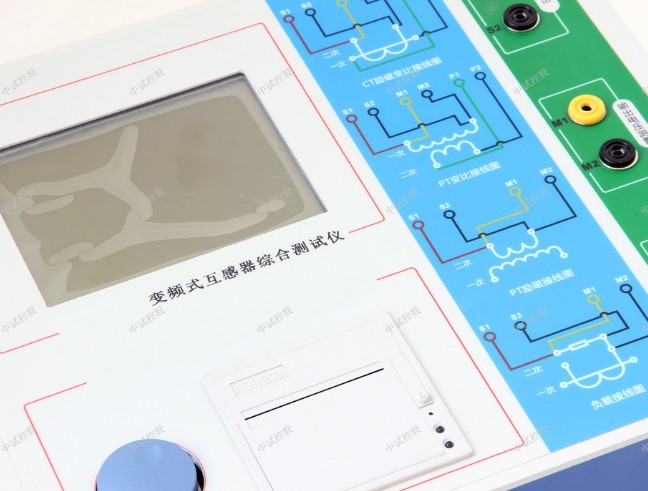

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

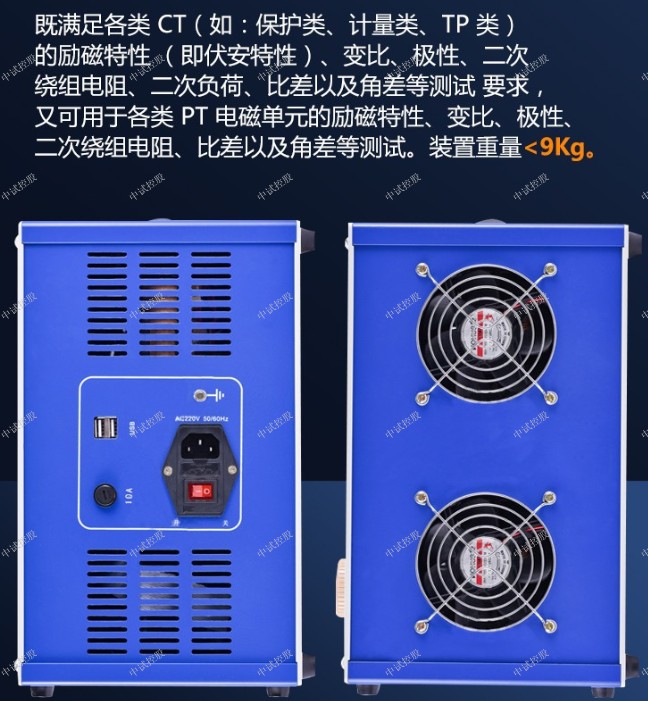

8、易于攜帶，裝置重量<9Kg

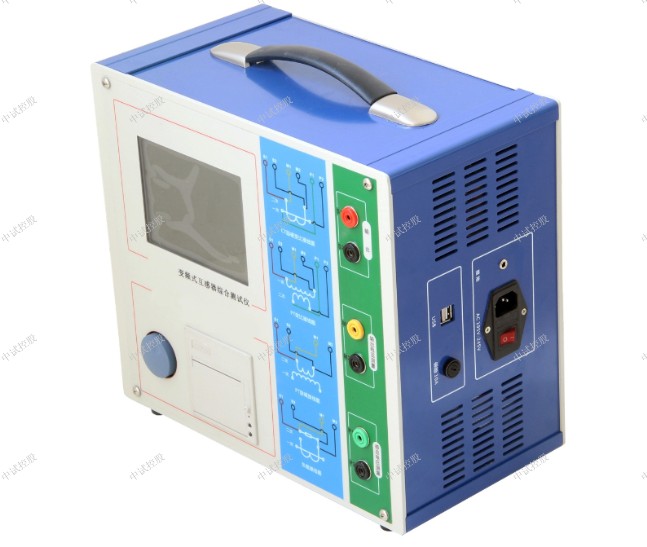

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度  -10℃~50℃，  濕度  ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

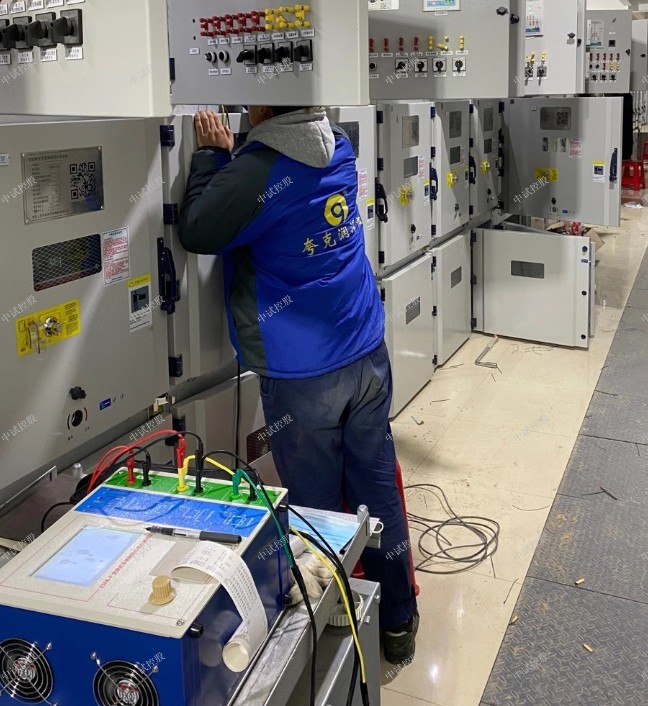

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

電流互感器二次回路兩點接地對繼電保護裝置的影響
電流二次回路兩點接地的影響電力系統的安全運行的一個非常重要的保證就是公共回路。在電力系統的日常運行過程中，根據相關規定，電流互感器公共回路的一個電氣連接必須要具備一個可靠的接地點，這樣才能夠對人員的人身安全和二次設備的安全進行保證。與此同時，還要求二次回路只能有一點接地，這樣才能夠保證繼電保護和自動裝置的正確工作。但是在變電站實際運行中，公共回路連接比較多的設備，并且能夠延伸的范圍也是比較廣的，經常會出現連接錯誤的現象，導致在一個電氣連接的二次回路中出現兩點接地的現象，絕緣損壞是導致該現象的主要原因之一，因為電流二次回路大部分在室外，所以絕緣損壞發生的可能性非常大。當系統發生故障，地電網各點間有電流差時，將會有電流從兩個接地點間流過，在電流二次回路產生電流下降，就會導致電流二次電壓的準確性受到影響，導致電流二次回路兩點接地的現象，最終導致大面積的停電事故。為了對接地的可靠性進行保證，嚴禁將電流互感器中的中性線與有可能斷開的開關或者接觸器進行連接，從而避免電壓互 感器二次回路兩點的電位差經兩中線與控制室形成閉合回路的現象，在每根中性線上產生附加的電位差，影響保搞裝置的正確動作。

1、文章引言
廠礦企業供配電系統中廣泛使用的電流互感器在安裝使用過程中，要注意選型和二次負荷的計算，滿足保護裝置的可靠性和測量儀表準確性的要求。
2、電流互感器的選擇
電流互感器的二次電流有5A和1A兩種規格，低壓配電系統普遍使用的是5A規格，現場使用指針式和數字式電流表。
3、電流互感器二次負荷的計算
電流互感器負荷是指二次回路所接的阻抗，通常有兩部分組成，一部分是測量儀表或繼電器阻抗，另一部分是連接導線阻抗。
二次負荷Zb可按下式計算
計算后的阻值依然大于電流互感器允許的二次負荷，經過實際測量誤差已經很小，對于操作而言不需要很高精度可以滿足使用要求。
最好的解決辦法是不增大電纜截面積的情況下，應該優先選用200/1的電流互感器，同樣5VA的容量下允許的二次負荷為5Ω，原來的2.5mm2電纜足夠滿足要求，不會增加很多成本，同時滿足更遠距離的測量要求。
我們計劃將55KW以上電機的電流信號都轉換為4-20mA的模擬信號，傳入PLC控制系統，在中控室進行顯示、報警、記錄，更好的滿足生產的需要。
1 前言
計量裝置的準確、穩定運行直接影響到電量統計的準確、公正，涉及廣大用電客戶的利益。而電能計量裝置的檢定是保證電能計量準確、可靠的重要手段。電壓互感器是電能計量裝置的一個重要組成部分，其誤差直接影響電能計量裝置的準確性，確保其安全、正確運行是一項效益顯著的工作。
2 電壓互感器的分類
1）按用途分可分為測量用和保護用，測量用電壓互感器是輸出電壓信息給電壓表、電能表等；保護用電壓互感器是輸出電壓信息給繼電保護裝置及設備。
2）按相數分為單相式和三相式。
3）按變壓原理可分為電磁式及電容式電壓互感器，又稱為TV（PT）及CVT。
4）按繞組個數分為單繞組和多繞組電壓互感器，多繞組顧名思義就是在低壓側只有多個二次繞組，可以根據準確等級不同使用于保護、測量、計量設備。
3 電磁式電壓互感器基本原理及誤差
3.1電磁式電壓互感器工作原理
一次、二次線圈通過鐵芯電磁感應，將高電壓變換成標準低電壓（100；100/3；V），供計量及保護用。電壓互感器入端阻抗為電抗（感抗性質）。電網的所有元件中，入端阻抗為容抗（XC）性質的有：輸電線對地電容；耦合電容器；斷路器斷口的并聯電容及電容式電壓互感器（以下簡稱CVT）。入端阻抗為感抗（XL）性質的有：電壓互感器、變壓器及電抗器。當電網正常操作（斷路器投切）出現的操作過電壓或大氣過電壓時，電網會因鐵磁諧振（電網中容抗與感抗相等）而燒毀電網的某些元件（例：電壓互感器）。由于變壓器和電抗器在工作電壓及過電壓時其產品處于鐵芯飽和狀態，產品的入端阻抗值基本不變，而PT在電網電壓改變時自身的感抗值可能會與電網的容抗值相等發生鐵磁諧振燒毀電壓互感器。所以，在電網中所有的元件中，僅要求電壓互感器應避免鐵磁諧振的發生。
3.2 電磁式電壓互感器誤差
電壓互感器是通過二次側的電壓U2乘以二次繞組的變比KU來計算出高壓側電壓的，但由于存在勵磁電流、原邊與副邊繞組電阻和漏抗的存在，就影響了電壓互感器的正確性，使得計算結果與高壓側電壓在電壓值和相位角的偏差，即電壓誤差和相位誤差。
4 分析66kV電容式互感器試驗
利用自激法測量C1與C2，同時繪制出接線試驗圖。通過對C1實施測量時，高壓線電橋必須連接C2下節的低壓端，一次中間變壓器的尾端繞組與電容電壓互感器的高壓引線需要接地進行，低壓電橋的輸出位置對電容電壓互感器的二次繞組中間變壓器勵磁進行加壓。自動型電橋通過使用自激方法進行接線，通過2千伏至3千伏的試驗電壓測量出單元電容C1與C2的容量介損。串聯兩單元元件電容量經過計算后，其總容量為：C=C1*C2/（C1+C2），同時，技術人員需要比較銘牌值的電容量誤差，并填寫數據報告。另外，高壓線不能與地面接觸并且懸空，否則地面附加介損會出現更大的誤差。高壓引線的測量屬于高壓變電站電容式電壓互感器項目的重點部分，通常情況下，檢測方法包括正接線法及反接線法。正接線法指：通過將C3上端與高壓中的高壓線連接，隨后連接下端信息號線。這種方法可以有效獲得精準數據，但是，這種方法拆除工作較為繁雜，會浪費一定的人力與物力。反接線法指：將C3的上端作為接地端，下端連接電橋高壓線，電容電源互感器濾波器與短接相連接，這種方法較為便利，不需拆除端子箱中的端子。新反接法采取屏蔽抵押性能設備，設備中利用反接線法進行連接。
