中試控股技術研究院魯工為您講解： 電流電壓互感器測試儀

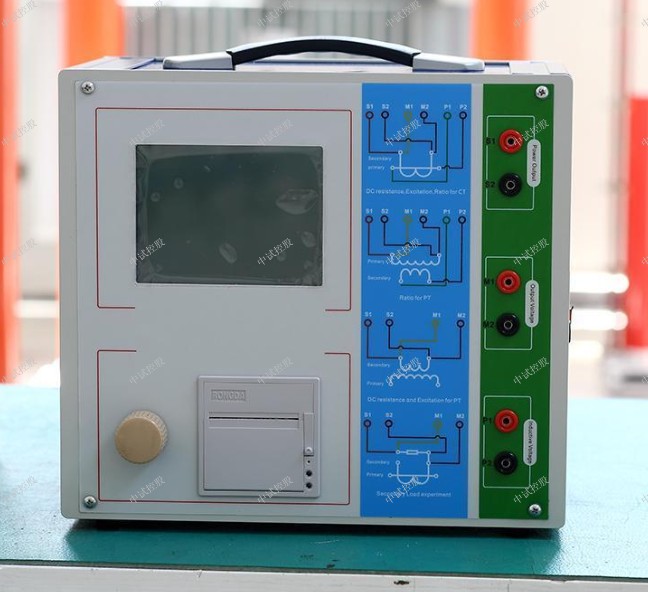

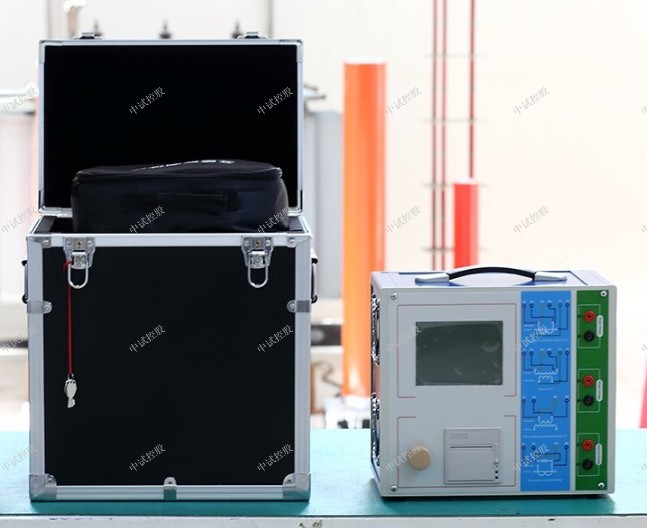

ZSCPT-120P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCPT-120P變頻互感器綜合特性測試儀是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試?？蓪崿F一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

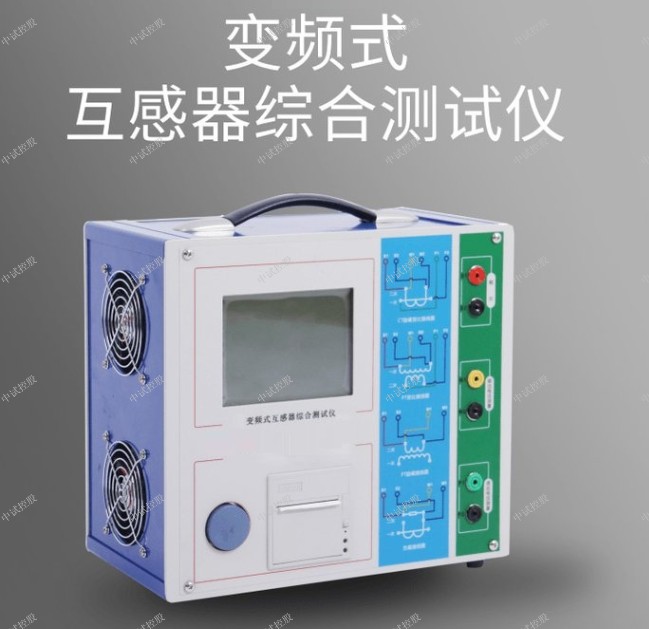

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P變頻互感器綜合特性測試儀技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
ZSCPT-120P變頻互感器綜合特性測試儀技術參數
測試用途:保護類CT，保護類PT
輸出0~180Vrms，12Arms，18A（峰值）
CT變比測量范圍：1~40000，精度： ±0.2%
PT變比測量范圍：1~40000，精度： ±0.2%
相位測量精度:±5min
分辨率：0.5min
二次繞組電阻測量:范圍0~300Ω,精度:2%±2mΩ
交流負載測量:范圍0~1000VA,精度:2%±0.2VA
輸入電源電壓:AC220V±10%，50Hz
工作環境溫度：-10οC~50οC，濕度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

本測試儀支持把U盤轉存的數據拷貝到電腦上位機軟件里面去然后再進行編輯的能力，市面上一般的測試儀廠家都沒有上位機軟件，本中試控股配有上位機軟件。
二、裝置技術參數和硬件結
1、裝置技術參數
（1）600A機型請參看以下參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V，0～20A 0.1V、1mA
CT變比，比差角差試驗 一次側電流 0～600A 0.1A
二次額定電流 5A，1A 1mA
CT二次回路負載 二次電流 5A，1A 1mA
二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次側電流 0～600A 0.1A
PT伏安
特性試驗 輸出電壓 0～200V 0.1V
輸出電流 0～10A 1mA
PT變比，比差角差試驗 一次側電壓 0～2500V 0.1V
二次額定電壓 100V,100/ V ,100/3V
1mV
測量精度 伏安特性試驗 < 0.5%
5%及10%誤差曲線 < 1%
變比試驗 < 0.5%
比差角差試驗 < 1%
二次回路負載測試 < 0.5%
裝置電源電壓 AC 220V  50～60Hz
工作環境溫度 -10℃ - +50℃
測試儀主機體積 500mm*310mm*375mm
測試儀主機重量 40kg
（2）1000A機型請參看以下參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V，0～20A 0.1V、1mA
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A
二次額定電流 5A，1A 1mA
CT二次回路負載 二次電流 5A，1A 1mA
二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次側電流 0～1000A 0.1A
PT伏安
特性試驗 輸出電壓 0～200V 0.1V
輸出電流 0～10A 1mA
PT變比，比差角差試驗 一次側電壓 0～2500V 0.1V
二次額定電壓 100V,100/ V ,100/3V
1mV
測量精度 伏安特性試驗 < 0.5%
5%及10%誤差曲線 < 1%
變比試驗 < 0.5%
比差角差試驗 < 1%
二次回路負載測試 < 0.5%
裝置電源電壓 AC 220V  50～60Hz
工作環境溫度 -10℃ - +50℃

ZSCPT-120P變頻互感器綜合特性測試儀時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-120P變頻互感器綜合特性測試儀

  互感器綜合特性測試儀一般指用于保護用互感器勵磁特性試驗，并具有對互感器進行繞組極性判別、變比檢查、負荷誤差測量等功能的儀器。本文主要根據互感器綜合特性測試儀通用技術條件介紹測試儀電壓示值誤差、電流示值誤差、變比等相關參數的檢測試驗。
一、互感器綜合特性測試儀電壓示值誤差試驗
對于具備外加電壓示值誤差試驗功能的測試儀表可采用1a的方法進行誤差試驗；內部自帶電壓源的示值誤差試驗測試儀器可采用1b的方法進行誤差試驗。
在被試測試儀的輸出(測量)電壓滿量程范圍內，均勻地選取試驗點(或最近示值點)，且不少于5點。當被試測試儀最高測量電壓不大于650V時，標準可選用量程不低于700V的數字多用表直接測量；當被試測試儀最高測量電壓大于650V時，標準應選用高壓交流電壓測量系統或標準電壓互感器測量系統測量。
二、互感器綜合特性測試儀電流示值誤差試驗
具有外施電流示值誤差試驗功能的測試儀采用圖2a的方法進行誤差試驗；內施電流示值誤差試驗功能的測試儀采用
在被試測試儀的輸出(測量)電流滿量程范圍內，均勻地選取試驗點(或最近示值點)，且不少于5點。
當被試測試儀測量電流不大于3A時，標準可選用量程不低于3A的數字多用表直接測量；當被試測試儀測量電流大于3A時，標準應選用額定二次電流為1A的標準電流互感器測量系統測量。
三、互感器綜合特性測試儀變比、極性試驗
選用標準電流互感器作為標準，應至少選取200、500、1000、2000、5000在內的5個變比點和額定變比(電流互感器變比測量額定值大于500時)作為試驗點。變比、極性試驗原理接線圖見下圖3。
四、互感器綜合特性測試儀二次回路阻抗測量誤差試驗
選用額定電流1A和5A的電流負荷箱作為標準，標準值由準確度不低于0.2級的互感器負荷箱校準裝置、負荷測試儀和/或多功能數字表進行標定。二次回路阻抗測量誤差試驗原理接線圖見下圖4。
五、互感器綜合特性測試儀二次繞組電阻和二次回路電阻測量誤差試驗
選用額定電流1A的標準電阻箱作為標準，且至少應包括在內的10個標準電阻值。二次繞組電阻和二次回路電阻測量試驗原理接線圖見圖5。
六、互感器綜合特性測試儀電流互感器勵磁特性測量誤差比對試驗
1、采用多臺性能穩定的電流互感器測量
采用多臺性能穩定的電流互感器為比對用試品時，應符合以下要求：
1) 勵磁特性曲線的20%~110%額定拐點電動勢的范圍內，在相同電壓示值下，電流示值的年變化率應不大于0.04X，單位為A。其中X是勵磁特性曲線上對應的電壓值與額定拐點電動勢的比值。
2) 勵磁特定曲線大于110%額定拐點電動勢的范圍內，在相同電壓示值下，電流示值的年變化應不大于7.5%。
3) 比對用試品采用冷軋硅鋼片(或卷鐵心)為鐵心。
4) 比對用試品宜具有多種分接頭。
5) 應具備繞組和二次端子能夠承受20KV及以上電壓的比對用試品。

ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

ZSCPT-120P 變頻互感器綜合特性測試儀在配電運行過程中高質量的設備維護工作能夠起到重要與必要的優化效果。因此電力系統工作人員需要對于配電運行所必需的設備進行長期、高效的維護，從而能夠從不同的方面來為配電運行的長期進行提供良好的外部環境。
大家都知道互感器是電力系統中很重要的設備，常見的有電壓互感器和電流互感器，它們的主要區別是正常運行時工作狀態大不相同，主要表現為：
1、電流互感器二次可以短路，但是不得開路;電壓互感器二次可以開路，但是不得短路
2、對于二次側的負荷來說，電壓互感器的一次內阻抗較小甚至可以忽略不計，大可以認為電壓互感器是一個電壓源;而電流互感器的一次卻內阻很大，以至可以認為是一個內阻無窮大的電流源。
3、電壓互感器正常工作時的磁通密度接近飽和值，故障時候磁通密度下降;電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。
4、電壓互感器是用來測量電網高電壓的特殊變壓器，它能將高電壓按規定比例轉換為較低的電壓后，再連接到儀表上去測量。電壓互感器，原邊電壓無論是多少伏，而副邊電壓一般均規定為100伏，以供給電壓表、功率表及千瓦小時表和繼電器的電壓線圈所需要的電壓。
把大電流按規定比例轉換為小電流的電氣設備，稱為電流互感器。電流互感器副邊的電流一般規定為5安或1安，以供給電流表、功率表、千瓦小時表和繼電器的電流線圈電流。
電流互感器的作用
電流互感器把大電流按一定比例變為小電流，提供各種儀表使用和繼電保護用的電流，并將二次系統與高電壓隔離。它不僅保證了人身和設備的安全，也使儀表和繼電器的制造簡單化、標準化，提高了經濟效益。
假如不是在實驗室環境下，測驗儀必需求牢靠接地銜接后才能夠運用。接地點的選擇應當盡量接近測驗目標。

電磁式電壓互感器的交流耐壓試驗有兩種加壓方法。
一種方式為用試驗變壓器或串聯諧振裝置等工頻耐壓設備外 施工頻試驗電壓。該加壓方式適用于額定電壓為35kV及以以下的全絕緣電壓互感器的交流耐壓試驗。試驗接線及方法與電力變壓器的交流耐壓試驗相同。35kV以上的電壓互感器多為分級絕緣，其一次繞組的末端絕緣水平很低，一般為5kV左右，因此一次繞組末端不能與首端承受同一試驗電壓，而應采用感應耐壓的加壓方式，即把電壓互感器一次繞組末端接地，從某一二次繞組加壓，在一次繞組感應出所需的試驗電壓。這種加壓方式一方面使絕緣中的電壓分布同實際運行一致；
另一方面，一次繞組首尾兩端的電壓比額定電壓高，繞組電位也比正常運行時高得多，因此交流耐壓試驗可同時考核電壓互感器一次繞組的縱絕緣，從而檢驗出由于電壓互感器中電磁線圈質量不良如露銅、漆膜脫落和繞線時打結扥個原因造成的縱絕緣方面的缺陷。為了避免工頻試驗電壓過高引起鐵芯飽和損壞被試電壓互感器，必須提高工頻試驗電壓的頻率。制造廠多采用中頻發電機組作為試驗電源，而現場試驗常采用電子式變頻電源或三倍頻電壓發生器。倍頻感應耐壓試驗在二次繞組ax側施加倍頻電壓，從輔助二次繞組aDxD側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。
串級式或分級絕緣式互感器用倍頻感應試驗，試驗中應考慮互感器的容升電壓。根據有關資料介紹，3倍頻耐壓時，各電壓等級的電壓互感器容升電壓。比如66kV設備應耐壓120kV，考慮容升4%，則由輔助二次繞組測得試驗電壓換算到一次繞組為120kV時，一次繞組實際電壓已達120＋120×4%＝124.8(kV)。
電壓互感器感應耐壓前后應做空載試驗，以確定電壓互感器一次繞組是否存在匝間短路。
電磁式電壓互感器的交流耐壓試驗有兩種加壓方法。
一種方式為用試驗變壓器或串聯諧振裝置等工頻耐壓設備外 施工頻試驗電壓。該加壓方式適用于額定電壓為35kV及以以下的全絕緣電壓互感器的交流耐壓試驗。試驗接線及方法與電力變壓器的交流耐壓試驗相同。35kV以上的電壓互感器多為分級絕緣，其一次繞組的末端絕緣水平很低，一般為5kV左右，因此一次繞組末端不能與首端承受同一試驗電壓，而應采用感應耐壓的加壓方式，即把電壓互感器一次繞組末端接地，從某一二次繞組加壓，在一次繞組感應出所需的試驗電壓。這種加壓方式一方面使絕緣中的電壓分布同實際運行一致；
另一方面，一次繞組首尾兩端的電壓比額定電壓高，繞組電位也比正常運行時高得多，因此交流耐壓試驗可同時考核電壓互感器一次繞組的縱絕緣，從而檢驗出由于電壓互感器中電磁線圈質量不良如露銅、漆膜脫落和繞線時打結扥個原因造成的縱絕緣方面的缺陷。為了避免工頻試驗電壓過高引起鐵芯飽和損壞被試電壓互感器，必須提高工頻試驗電壓的頻率。制造廠多采用中頻發電機組作為試驗電源，而現場試驗常采用電子式變頻電源或三倍頻電壓發生器。倍頻感應耐壓試驗在二次繞組ax側施加倍頻電壓，從輔助二次繞組aDxD側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。
串級式或分級絕緣式互感器用倍頻感應試驗，試驗中應考慮互感器的容升電壓。根據有關資料介紹，3倍頻耐壓時，各電壓等級的電壓互感器容升電壓。比如66kV設備應耐壓120kV，考慮容升4%，則由輔助二次繞組測得試驗電壓換算到一次繞組為120kV時，一次繞組實際電壓已達120＋120×4%＝124.8(kV)。
電壓互感器感應耐壓前后應做空載試驗，以確定電壓互感器一次繞組是否存在匝間短路。
設備的局部放電是指，發生在電極之間但并未貫穿電極的放電，由于設備內部存在弱點或缺陷，在高電場強度作用下，發生重復擊穿和熄滅現象。若長期存在，不斷的累積，使局部缺陷擴大，最后導致整個絕緣擊穿，使互感器發生嚴重故障。通過不停電狀態下對電流互感器局部放電情況進行帶電檢測，及時地發現運行缺陷狀況，避免故障進一步惡化導致事故的發生；同時帶電檢測方式還可以縮短檢測周期、減少以往的停電時間和損失，讓檢修人員有的放矢的進行消缺，大大地節約人力、物力、財力，達到增產、增效、安全的目的，提高供電的可靠性，從而獲得良好的經濟效益和社會效益。
1電流互感器局部放電缺陷原因
隨著國家電網的發展，各種先進的技術和電子元件廣泛應用在電力系統中，極大地提高了電力系統的自動化水平和智能化水平。電流互感器是電力設備中重要的設備，在絕緣性能和電力運行管理方面優勢明顯，因此，在電力系統中廣泛應用。但是電流互感器在運行過程中，會出現局部放電現象，其運行安全直接影響電力系統的正常運行。造成電流互感器局部放電的主要原因有以下方面：
1.1電流互感器設計問題
近年來，電流互感器廣泛應用在電力系統中，電流互感器的市場需求不斷擴大，市場上電流互感器的生產廠家越來越多，有一些生產廠家生產的產品結構設計部合理，導致互感器絕緣電場分布不均勻，這些不均勻地區產生的電場強度低于絕緣介質的放電電壓水平，所以這些地方經常出現局部放電。
1.2電流互感器質量不合格
目前市場上的電流互感器質量良莠不齊，有的電流互感器的銅、鋁導線，鋁箔箱表面不光滑、有毛刺，這些毛刺會造成局部放電，而且還會破壞匝的絕緣性能，造成絕緣短路；其次，絕緣紙、絕緣紙板等絕緣材料表面不光滑，內部含有其他雜質，這些雜質很容易引起局部放電。像金屬部位的油箱和夾件等具有尖角和毛刺，繞組內部導線、引線焊接部分處理不光滑，有尖角和毛刺，繞組出頭不牢靠、不圓滑等。此外，由于生產工藝問題，導致角環、靜電板彎曲處存在一些油隙，而電流互感器的工作環境比較差，在生產過程中會混進一些雜質和其他物質。
從上述原因可以看出電流互感器局部放電主要是設計和生產過程中造成的質量問題和局部缺陷，因此電流互感器在出廠檢查的時候，一定按照國家相關標準進行。近年來，隨著電力行業的發展，傳統的停電檢修方式已經不適應當下社會的發展，因此狀態檢修逐漸在電網中廣泛應用，大大提高了電力檢修人員的工作量，提高了設備運行的安全性和可靠性。但是電流互感器狀態檢修的項目比較少，所以無法發現電流互感器內部的缺陷，從而導致電流互感器絕緣性能損壞。
