互感器CT伏安特性測試儀
時間:2023-03-09
中試控股技術研究院魯工為您講解: 互感器CT伏安特性測試儀

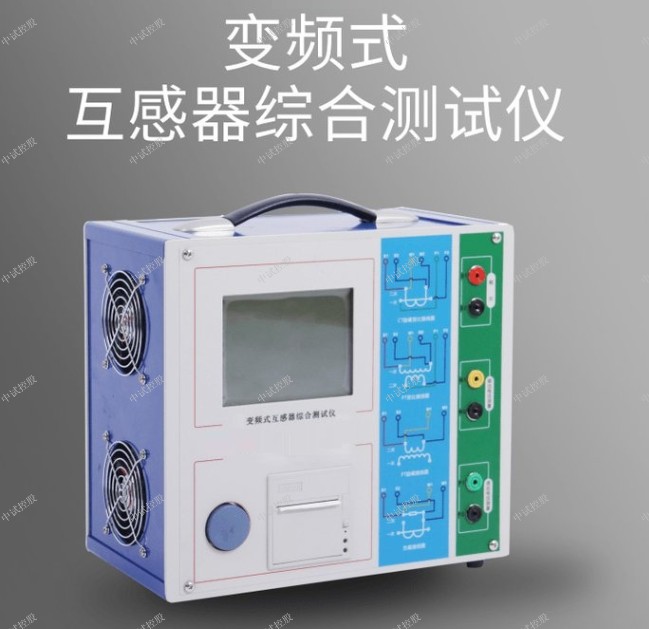

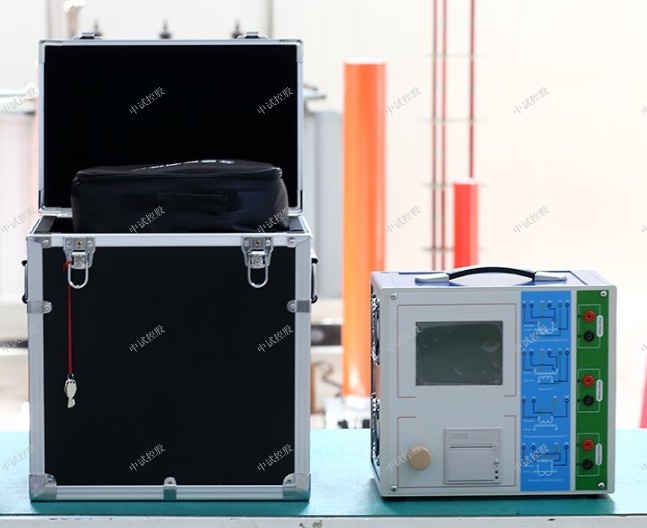

ZSCPT-120P變頻互感器綜合特性測試儀
參考標準:GB20840.1,GB20840.2,GB20840.3

ZSCPT-120P變頻互感器綜合特性測試儀是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器(CT)及電壓互感器(PT)多種參數的高精度測量。滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能,自動化程度高、穩定可靠,在國內處于領先水

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

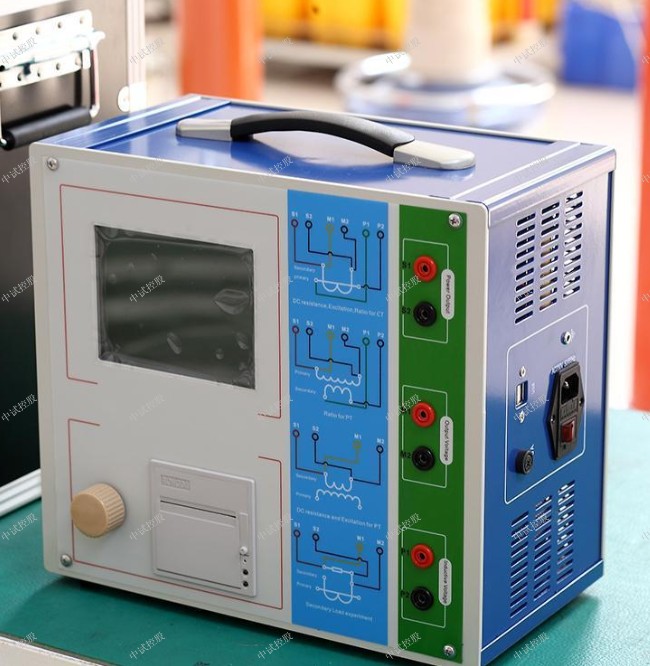

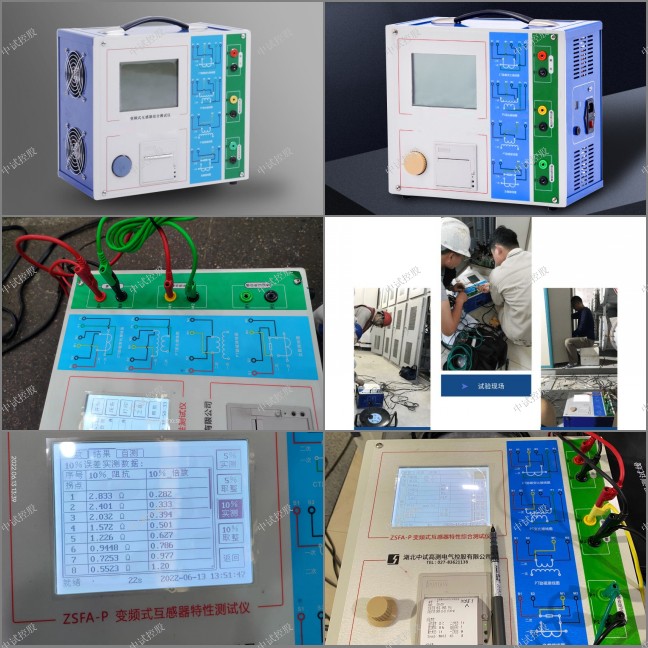

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P變頻互感器綜合特性測試儀技術特點
1、功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1,GB20840.2 GB20840.3等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理,能應對拐點高達45KV的CT測試。
5、界面友好美觀,全中文圖形界面。
6、裝置可存儲2000組測試數據,掉電不丟失。試驗完畢后用U盤存入PC機,用軟件進行數據分析,并生成WORD報告。
7、測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8、易于攜帶,裝置重量<9Kg。
ZSCPT-120P變頻互感器綜合特性測試儀技術參數
測試用途:保護類CT,保護類PT
輸出0~180Vrms,12Arms,18A(峰值)
CT變比測量范圍:1~40000,精度: ±0.2%
PT變比測量范圍:1~40000,精度: ±0.2%
相位測量精度:±5min
分辨率:0.5min
二次繞組電阻測量:范圍0~300Ω,精度:2%±2mΩ
交流負載測量:范圍0~1000VA,精度:2%±0.2VA
輸入電源電壓:AC220V±10%,50Hz
工作環境溫度:-10οC~50οC,濕度:≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

本測試儀支持把U盤轉存的數據拷貝到電腦上位機軟件里面去然后再進行編輯的能力,市面上一般的測試儀廠家都沒有上位機軟件,本中試控股配有上位機軟件。
二、裝置技術參數和硬件結
1、裝置技術參數
(1)600A機型請參看以下參數:
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流,二次電壓 0~2500V,0~20A 0.1V、1mA
CT變比,比差角差試驗 一次側電流 0~600A 0.1A
二次額定電流 5A,1A 1mA
CT二次回路負載 二次電流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次側電流 0~600A 0.1A
PT伏安
特性試驗 輸出電壓 0~200V 0.1V
輸出電流 0~10A 1mA
PT變比,比差角差試驗 一次側電壓 0~2500V 0.1V
二次額定電壓 100V,100/ V ,100/3V
1mV
測量精度 伏安特性試驗 < 0.5%
5%及10%誤差曲線 < 1%
變比試驗 < 0.5%
比差角差試驗 < 1%
二次回路負載測試 < 0.5%
裝置電源電壓 AC 220V  50~60Hz
工作環境溫度 -10℃ - +50℃
測試儀主機體積 500mm*310mm*375mm
測試儀主機重量 40kg
(2)1000A機型請參看以下參數:
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流,二次電壓 0~2500V,0~20A 0.1V、1mA
CT變比,比差角差試驗 一次側電流 0~1000A 0.1A
二次額定電流 5A,1A 1mA
CT二次回路負載 二次電流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次側電流 0~1000A 0.1A
PT伏安
特性試驗 輸出電壓 0~200V 0.1V
輸出電流 0~10A 1mA
PT變比,比差角差試驗 一次側電壓 0~2500V 0.1V
二次額定電壓 100V,100/ V ,100/3V
1mV
測量精度 伏安特性試驗 < 0.5%
5%及10%誤差曲線 < 1%
變比試驗 < 0.5%
比差角差試驗 < 1%
二次回路負載測試 < 0.5%
裝置電源電壓 AC 220V  50~60Hz
工作環境溫度 -10℃ - +50℃


ZSCPT-120P變頻互感器綜合特性測試儀時功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-120P變頻互感器綜合特性測試儀

  互感器綜合特性測試儀一般指用于保護用互感器勵磁特性試驗,并具有對互感器進行繞組極性判別、變比檢查、負荷誤差測量等功能的儀器。本文主要根據互感器綜合特性測試儀通用技術條件介紹測試儀電壓示值誤差、電流示值誤差、變比等相關參數的檢測試驗。
一、互感器綜合特性測試儀電壓示值誤差試驗
對于具備外加電壓示值誤差試驗功能的測試儀表可采用1a的方法進行誤差試驗;內部自帶電壓源的示值誤差試驗測試儀器可采用1b的方法進行誤差試驗。
在被試測試儀的輸出(測量)電壓滿量程范圍內,均勻地選取試驗點(或最近示值點),且不少于5點。當被試測試儀最高測量電壓不大于650V時,標準可選用量程不低于700V的數字多用表直接測量;當被試測試儀最高測量電壓大于650V時,標準應選用高壓交流電壓測量系統或標準電壓互感器測量系統測量。
二、互感器綜合特性測試儀電流示值誤差試驗
具有外施電流示值誤差試驗功能的測試儀采用圖2a的方法進行誤差試驗;內施電流示值誤差試驗功能的測試儀采用
在被試測試儀的輸出(測量)電流滿量程范圍內,均勻地選取試驗點(或最近示值點),且不少于5點。
當被試測試儀測量電流不大于3A時,標準可選用量程不低于3A的數字多用表直接測量;當被試測試儀測量電流大于3A時,標準應選用額定二次電流為1A的標準電流互感器測量系統測量。
三、互感器綜合特性測試儀變比、極性試驗
選用標準電流互感器作為標準,應至少選取200、500、1000、2000、5000在內的5個變比點和額定變比(電流互感器變比測量額定值大于500時)作為試驗點。變比、極性試驗原理接線圖見下圖3。
四、互感器綜合特性測試儀二次回路阻抗測量誤差試驗
選用額定電流1A和5A的電流負荷箱作為標準,標準值由準確度不低于0.2級的互感器負荷箱校準裝置、負荷測試儀和/或多功能數字表進行標定。二次回路阻抗測量誤差試驗原理接線圖見下圖4。
五、互感器綜合特性測試儀二次繞組電阻和二次回路電阻測量誤差試驗
選用額定電流1A的標準電阻箱作為標準,且至少應包括在內的10個標準電阻值。二次繞組電阻和二次回路電阻測量試驗原理接線圖見圖5。
六、互感器綜合特性測試儀電流互感器勵磁特性測量誤差比對試驗
1、采用多臺性能穩定的電流互感器測量
采用多臺性能穩定的電流互感器為比對用試品時,應符合以下要求:
1) 勵磁特性曲線的20%~110%額定拐點電動勢的范圍內,在相同電壓示值下,電流示值的年變化率應不大于0.04X,單位為A。其中X是勵磁特性曲線上對應的電壓值與額定拐點電動勢的比值。
2) 勵磁特定曲線大于110%額定拐點電動勢的范圍內,在相同電壓示值下,電流示值的年變化應不大于7.5%。
3) 比對用試品采用冷軋硅鋼片(或卷鐵心)為鐵心。
4) 比對用試品宜具有多種分接頭。
5) 應具備繞組和二次端子能夠承受20KV及以上電壓的比對用試品。

ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗,尤其是在野外進行試驗的是,經常需要用到的設備,因此不論是在選擇設備,還是在使用設備的時候,都需要格外注意。

ZSCPT-120P 變頻互感器綜合特性測試儀在配電運行過程中高質量的設備維護工作能夠起到重要與必要的優化效果。因此電力系統工作人員需要對于配電運行所必需的設備進行長期、高效的維護,從而能夠從不同的方面來為配電運行的長期進行提供良好的外部環境。
大家都知道互感器是電力系統中很重要的設備,常見的有電壓互感器和電流互感器,它們的主要區別是正常運行時工作狀態大不相同,主要表現為:
1、電流互感器二次可以短路,但是不得開路;電壓互感器二次可以開路,但是不得短路
2、對于二次側的負荷來說,電壓互感器的一次內阻抗較小甚至可以忽略不計,大可以認為電壓互感器是一個電壓源;而電流互感器的一次卻內阻很大,以至可以認為是一個內阻無窮大的電流源。
3、電壓互感器正常工作時的磁通密度接近飽和值,故障時候磁通密度下降;電流互感器正常工作時磁通密度很低,而短路時由于一次側短路電流變得很大,使磁通密度大大增加,有時甚至遠遠超過飽和值。
4、電壓互感器是用來測量電網高電壓的特殊變壓器,它能將高電壓按規定比例轉換為較低的電壓后,再連接到儀表上去測量。電壓互感器,原邊電壓無論是多少伏,而副邊電壓一般均規定為100伏,以供給電壓表、功率表及千瓦小時表和繼電器的電壓線圈所需要的電壓。
把大電流按規定比例轉換為小電流的電氣設備,稱為電流互感器。電流互感器副邊的電流一般規定為5安或1安,以供給電流表、功率表、千瓦小時表和繼電器的電流線圈電流。
電流互感器的作用
電流互感器把大電流按一定比例變為小電流,提供各種儀表使用和繼電保護用的電流,并將二次系統與高電壓隔離。它不僅保證了人身和設備的安全,也使儀表和繼電器的制造簡單化、標準化,提高了經濟效益。
假如不是在實驗室環境下,測驗儀必需求牢靠接地銜接后才能夠運用。接地點的選擇應當盡量接近測驗目標。

利用三相自耦調壓器過勵磁,由中性點輸出三倍頻電源,其試驗接線如圖5所示。



自耦調壓器倍頻發生器原理圖
圖5:自耦調壓器倍頻發生器原理圖
圖5中,試品TV為JCC-110型電壓互感器,試驗時考慮容升為5%。


試驗記錄:U1=154V,I1=16.5A,P=-840W,U2=270V。


在按圖5進行試驗時,TR1選用15kVA三相手動自耦調壓器作為過勵磁發生器TR2為3~5kVA單相自耦調壓器。TR1合電源前,可調端子放置為高電壓處,逐漸向低電壓調,即增大勵磁;TR2的調壓端也放置在高電壓處,當示波器觀測到三次諧波電壓時逐漸向低端調,使輸出端電壓上升。為了避免回路產生諧振,在adxd接2個220V、300W白熾燈,兩個燈泡串聯連接起阻尼作用,以防止電壓過高突然燒壞燈絲使回路無阻尼。


由于過勵磁產生的三倍頻電源含有較大的5次、9次等高次諧波,因此測量電壓的表計應采用峰值電壓表。為了改善試驗電壓波形,有條件時可在三倍頻發生器的輸出端加接LC串聯諧波回路,濾掉250Hz和450Hz諧波,LC值可按下式計算


f=1/2π√LC


LC=(1/2πf)2


選擇濾波電容時,不應顯著增加回路的無功電流,一般可進取電容值為4~8μF。


為什么要測量電流互感器的伏安特性,怎么測量
試驗目的
電流互感器的伏安特性(又稱勵磁特性曲線)是指一次開路,二次側電流與所加電壓的關系試驗,實際上就是鐵芯的磁化曲線試驗,因此,伏安特性又稱勵磁特性曲線。進行這樣試驗的主要目的主要是檢查電流互感器二次繞組是否有層間短路,并為繼電保護提供數據。
檢查對象


在繼電保護有要求時對P級繞組進行;對0.2、0.5級測量繞組一般不進行此項試驗;對TPY級暫態保護繞組,由于其勵磁特性曲線飽和點電壓一般很高,現場檢查時如進行工頻試驗,則在電壓不超過2kV時進行檢查性比較,建議創造條件進行降低頻率的試驗。多抽頭的繞組可在使用抽頭或最大抽頭測量。


使用儀器設備


伏安特性測試儀、調壓器、交流電壓表(1級以上)、交流電流表(1級以上)、毫安表(1級以上),有些參數的電流互感器試驗時還需要小型試驗變壓器及測量用電流互感器。試驗前根據該電流互感器出廠報告數據或參數計算出本試驗所需電壓、電流,選擇適當量程的試驗設備和測量儀器
試驗方法
各二次繞組分別進行;待檢電流互感器一次及所有二次繞組均開路,將調壓器或試驗 變壓器的電壓輸出高壓端接至待檢二次繞組的一端,待檢二次繞組另一端通過電流表(或 毫安表,視量程需要)接地、試驗變壓器的高壓尾接地,接好測量用電流互感器、電壓表,緩慢升壓,同時讀出并記錄各測量點的電壓、電流值。


結果判別


與同類型電流互感器勵磁特性曲線、制造廠的特性曲線以及自身的歷史數據比較,應無明顯差異。


注意事項


為什么要測量電流互感器的伏安特性,怎么測量試驗時待檢電流互感器一次及所有二次繞組均開路;試驗時應先去磁,然后將電壓逐漸升至勵磁特性曲線的飽和點即可停止,如果該繞組勵磁特性的飽和電壓高于2 kV,則現場試驗時所施加的電壓一般應在2 kV截止,避免二次繞組絕緣承受過高電壓。試驗時記錄點的選擇應便于計算飽和點、便于與出廠數據及歷史數據進行比較,一般不應少于5個記錄點。
檢查電流互感器的極性是繼電保護與電氣計量的共同要求,一般在交接試驗和大修時都必須進行。除此之外,當運行中的差動保護、功率方向保護誤動作或電度表反轉時都要進行互感器的極性檢查。


那么,電流互感器的極性檢查應該用什么設備來檢測呢?怎么通過試驗結果來判斷互感器極性檢查是否合格?在進行互感器極性檢查時,有哪些事項需要特別注意呢?本文將就這些問題一一展開,為大家講解互感器極性檢查的試驗設備與試驗方法。


電流互感器極性檢查的試驗設備
檢查互感器的極性,一般選用互感器伏安特性測試儀,該設備采用高性能的DSP掃頻技術、先進的制造工藝,保證了產品性能穩定可靠、自動化程度高、測試效率高,是互感器的專業測試設備。


除了測量互感器的極性之外,伏安特性測試儀還可以用來測量互感器的變比試驗、二次繞組的直流電阻測量、勵磁特性試驗等,是互感器例行試驗中使用多、功能覆蓋廣的一款設備。


電流互感器極性檢查的試驗方法
伏安特性測試儀的接線方式


伏安特性測試儀進行極性檢查接線示意圖
圖1:伏安特性測試儀進行極性檢查接線示意圖
注意:CT極性試驗時,一定要注意一次側與二次側的接線順序,如果一次側的電流大于二次側的電流則必須按上圖進行接線(即二次的電壓高于一次側的電壓);如果一次側的電流低于二次側的電流,則實際接線與上圖中的一、二次相反。總之要按照儀器面板上的變比高壓側、變比地壓側的位置接線。


為了使測量準確,請將CT二次繞組的接地線斷開。


連接好儀器側板上的~220V電源和面板上電源電源端口,打開面板上的電源開關,液晶屏背光亮,裝置進行自檢,自檢完畢進入伏安特性測試儀漢化主菜單。主菜單如下:


伏安特性測試儀開機界面
圖2 伏安特性測試儀開機界面
主菜單有CT伏安特性測試、CT變比極性測試、PT伏安特性測試、PT變比極性測試、系統設置和廠家設置六項功能,選擇CT變比極性,開始測試。


在主菜單中選中CT變比測試選項后,將出現CT變比試驗的界面如下:


CT變比極性測試設置界面
圖3 CT變比極性測試設置界面
圖3中,左側為試驗的參數設置區,右側為試驗結果區,下方為當前測試的進度狀態顯示提示欄。


按下面的圖1接好線后,選擇開始試驗將開始變比測試,此時下方的狀態的提示欄顯示當前測試的進度狀態,進度狀態有:(I)正在測試。。。(II)電機正在返回。。。(III)準備測試。當顯示“準備測試”時表示當前測試已完成,可以進行下一次測試了。在測試的過程中,按鈕“開始試驗”變為“停止試驗”,測試過程中隨時按下停止可停止當前測試。
