直流耐壓器(分體式)
時間:2023-03-12
中試控股技術研究院魯工為您講解: 直流耐壓器(分體式)

ZSZGF-60KV/2mA直流高壓發生器

適合電壓等級:10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類:2mA、3mA、5mA、10mA、20mA

參考標準:DL/T 474.2-2018,電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》

ZSZGF-60KV/2mA直流高壓發生器由中試控股研發生產,適用于電力試品測試,對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗,行業處于領先水平!

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

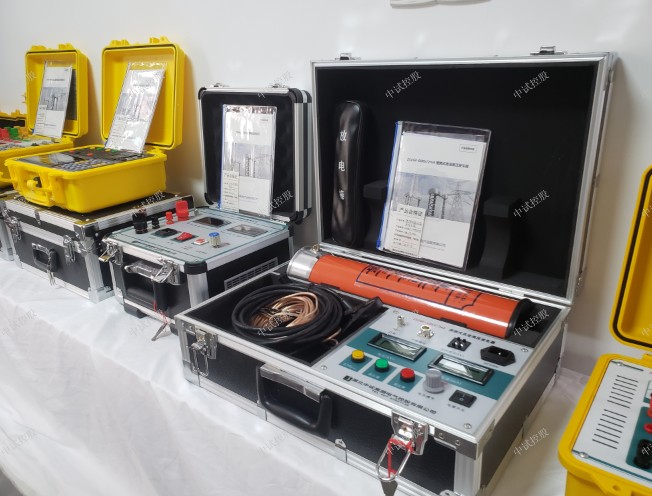

ZSZGF-60KV/2mA直流高壓發生器

儀器特征
1.輸出電壓穩定:采用高頻倍壓電路,應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術,提高電源調整率和負載調整率,使電壓穩定度高,紋波小。全量程平滑調壓,輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值,無需外加分壓器,接線操作簡單。電壓分辨率0.1kV,電流分辨率1uA。
2.保護全面:保護功能齊全,具有零位保護、過壓保護、過流保護、擊穿保護,保護電路選用納秒級專用傳感器,動作迅速可靠,有效保障人身及設備安全。
3.0.75U功能:增設智能高精度0.75U功能一鍵按鈕,按下此按鈕,電壓電流自動跳轉至0.75U狀態,利于氧化鋅避雷器的測試。
4.零起升壓:升壓電位器零起升壓,采用進口多圈電位器,升壓過程平穩,調節精度高。
5.過壓設定:過壓整定選用數字撥碼開關,操作簡單,并具有較高的整定精度。
6.一體式設計:選用一體式設計方案,主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管,使倍壓筒體積小巧,提升整機效率,便于攜帶。
7.性能可靠:關鍵器件選用高性能進口元件,倍壓筒外表涂特種絕緣材料,電氣性能好、防潮能力強、無泄漏。
8.操作簡單:儀器界面各功能按鍵,布局合理,指示清晰,易學易用。
1.5技術參數
技術參數 60/2
額定電壓(kV) 60
額定電流(mA) 2
額定功率(W) 120
整機質量(kg) 9
整機體積(mm3) 465*390*190
倍壓筒高度(mm) 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用,額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度: -10-40℃
相對濕度:室溫為25℃時不大于85%(無凝露)
海拔高度:1500米以下

ZSZGF-60KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能,如:低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣,反應時間為納秒級,通過納秒級的光隔離元件和納秒級的模擬開關,全過程在2微秒內將功放電路的推動信號切斷,保證在輸出短路的情況下,不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源,高壓電源和高壓發生器已經沒有嚴格的區別。

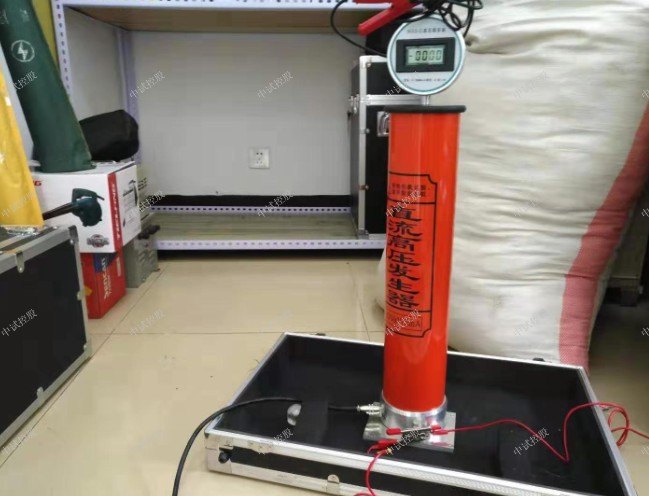

ZSZGF-60KV/2mA直流高壓發生器









ZSZGF-60KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構,即既可用于高電壓等級,又能用于較低電壓等級,并保持其精度不變。以100/200kV/2mA分兩節為例,單節時可做100kV/2mA使用,可用于35kV及以下系統電氣設備直流高壓試驗,此時可保證測量的準確性避免大馬拉小車;兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。



別稱:水內冷直流高壓發生器、水內冷直流高壓發生器廠家、水內冷發電機泄漏電流測試儀、水內冷發電機直流耐壓試驗



ZGF水內冷直流高壓發生器又稱水內冷發電機專用泄漏電流測試儀,主要用于對水內冷發電機進行泄漏電流試驗和直流耐壓試驗。ZGF水內冷直流高壓發生器及水內冷發電機專用泄漏電流測試儀采用中頻倍壓電路。率先應用最新的PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論,采用特殊屏蔽、隔離和接地等措施。使水內冷發電機專用泄漏電流測試儀實現了高品質、便攜式并能承受額定電壓放電而不損壞。


1、由于大型水冷發電機繞組傳導電流很大,在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器,無法升壓。


2、目前國內的直流高壓試驗器輸出電流一般都在10mA以內,輸出電流200mA的高壓發生器屬于空白。


3、直流試驗對一般高壓電氣設備而言,能發現其絕緣的貫穿性缺陷,而對電機來說,它能獨特發現它的局部絕緣缺陷(定子線卷端部絕緣)這是其它試驗無法替代的。


4、為能對水內冷發電機組的準確測量泄漏電流,ZGF系列水內冷發電機專用泄漏電流測試儀特別設計了各種干擾電流的補償回路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響,真正測到試品的電流。


主要特點


1、水內冷直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
2、具有過壓、過流、零壓啟動和故障保護功能,電壓保護值可整定,顯示直觀
3、電壓、電流采用數碼顯示,且通電源就有讀數,方便監視輸出狀態
4、具有0.75倍電壓換算,方便測試氧化鋅避雷器
5、產品結構緊湊、體積小、攜帶方便
直流高壓發生器(一體式)技術指
產品簡介
ZGF直流高壓發生器又稱高頻、智能直流高壓發生器及直流高壓發生裝置,直流高壓發生器輸出直流電壓等級包括為60kv直流高壓發生器、120kv直流高壓發生器、200kv及300kv直流高壓發生器,直流高壓發生器用于電力部門現場試驗高壓發生專用配套設備,直流高壓發生器特別適用于電力部門直流耐壓現場試驗。


中試推出的ZGF系列直流高壓發生器延用了九十年代專業技術、該直流高壓發生器但在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程,提高了電力中輸出電壓數值的穩定度和精度,ZGF系列直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能,ZGF系列直流高壓發生器帶0.75倍電壓鎖存按鍵功能,并配有時間繼電器,該直流高壓發生器能在試驗中設置定時聲音報警,整


主要特點


1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
2、ZGF系列直流高壓發生器具有過壓、過流、零壓啟動和故障保護功能,電壓保護值可整定,顯示直觀
3、電壓、電流采用數碼顯示,且通電源就有讀數,方便監視輸出狀態
4、ZGF系列直流高壓發生器具有0.75倍電壓換算,方便測試氧化鋅避雷器
5、ZGF系列直流高壓發生器產品結構緊湊、體積小、攜帶方便
