電力電纜直流高壓試驗器（分體式）

時間：2023-03-12

中試控股技術研究院魯工為您講解： 電力電纜直流高壓試驗器（分體式）

ZSZGF-60KV/2mA直流高壓發生器

適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類：2mA、3mA、5mA、10mA、20mA

參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件第1部分：直流高壓發生器》

ZSZGF-60KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

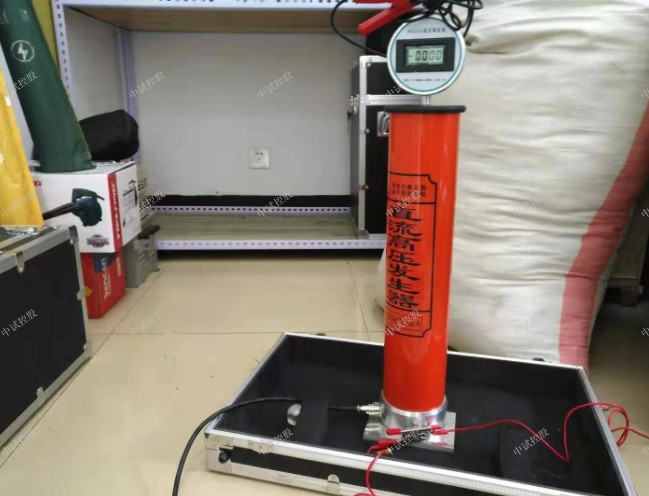

ZSZGF-60KV/2mA直流高壓發生器

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5技術參數
技術參數 60/2
額定電壓（kV） 60
額定電流（mA） 2
額定功率（W） 120
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式間斷使用，額定負載30分鐘
過載能力空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下

ZSZGF-60KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

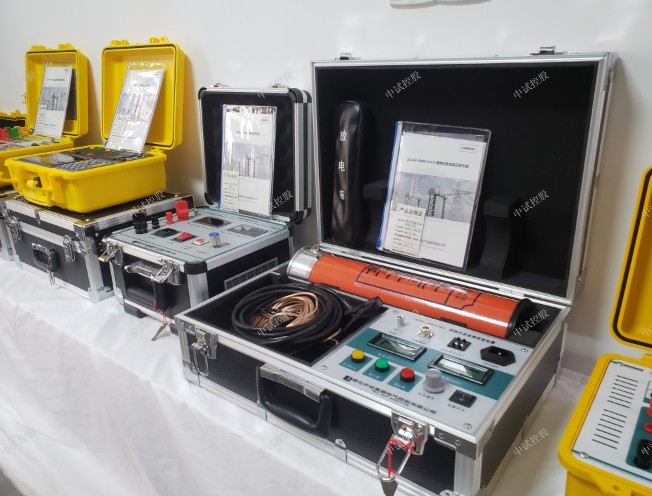

ZSZGF-60KV/2mA直流高壓發生器

ZSZGF-60KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。

直流高壓發生器實現快速極性轉換的幾種方式：

一、在降壓過程中加快降壓速度是縮短極性切換的一個方面，主要是通過增加放電電阻來加快降壓速度，增加放電電阻并不增加放電電阻的總電阻，而是增加與分壓器并聯的具有相同電阻值的電阻的數目，柱數越大，總阻力越小，降壓速度越快，同時，應考慮放電電阻的下限，因為，過小的放電電阻必然會導致器件正常運行時泄漏電流的增大。

二、接地開關在接地過程中，試驗電壓接地到零值或零值需要很長時間。當直流高壓發生器電壓從試驗值降到一定水平時，直接接地快速接地開關可以大大縮短接地開關的接地過程，然而，滿足高壓要求的快速接地開關能承受所有的高壓和大電流，這對快速接地開關來說是極其苛刻的。

三、簡單地說，硅堆需要實現快速極性轉換，以實現內部單管極性的轉換。為了實現這個目標，我們必須首先考慮動機。目前，有三種簡單的動力，由電動、氣動和液壓方式驅動，根據直流高壓發生器的結構特點，高壓下不可能實現電力供應。氣動裝置具有氣缸所用的氣源壓縮比。

如果所有的硅反應器都通過氣管串聯，當氣體中的濕度很高時，整個設備就會從氣管排出，造成設備損壞等等，液壓法使用真空處理的烷基苯絕緣油不會導致排放，其次，油的壓縮比遠小于氣體的壓縮比，可以實現硅反應器的平穩極性轉換，避免了其它兩種方法的問題，相比之下，可以看出水力選擇方法是合理的。
ZS系列直流高壓發生器主要功能是測量電氣設備的直流參數，外形美觀，精簡設計，功能穩定，運用脈寬調制技術和大功率器件，霍爾元件保護，負載能力強，紋波系數好，抗沖擊能力強，高壓采用輕型薄壁復合特種絕緣材料，品質穩定，功能可靠。
上圖是直流高壓發生器的工作原理圖，反映測試過程中的流程控制，然而我們在實際的使用中并不關心它的工作原理，作為使用者我們只要理解就可以，下面我們看下現場的接線圖。
上圖就是直流高壓發生器在實際應用中的接線圖，該接線圖適用于任何電壓等級的直流高壓發生器的現場操作，如果您對產品不確定可與我們聯系，我們竭誠為您提供專業的服務!
直流高壓發生器采用進口高導磁材料、設計精巧、具有體積小、耐電動力強、方便使用的特點該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，等特點。適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。該系列產品由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。配有互感器，能方便地讀取試驗電流值。
