直流高壓耐壓器120kV/5mA
時間：2023-03-15
中試控股技術研究院魯工為您講解： 直流高壓耐壓器120kV/5mA
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
全量程平滑調壓，電壓調節細度好調節精度≤1%，穩定度≤1.5%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
升壓電位器零起升壓。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
過壓保護采用拔碼設定，一目了然，誤差±2%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
中試控股電力講解直流高壓發生器的選型原則:
直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。
對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。
是高壓試驗專業的重要設備,對于它的選型及使用應遵循以下原則：
選型時對生產廠家的要求
產品應通過型式試驗
產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果
產品應有企業標準,企業標準不得低于行業標準
可提供編織包裝。
直流高壓發生器是對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的儀器，在電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等應用十分廣泛。那么直流高壓發生器在使用之后應該如何正確保養呢。
1、一般情況下，需半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；
2、更換液壓油時應清洗油箱和空氣濾清器；
3、在炎熱季節應經常檢察(當油溫≥45度)冷卻裝置是否自動啟動。(冷卻水溫必須低于30度)
4、要經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮(同時蜂鳴器會響)，立即清洗油過濾器；
5、按規定需要給設備機械傳動部分各潤滑點注油；
6、經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；
7、經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備
（1）直流高壓發生器采用了電壓大反饋，使電壓穩定度大幅度提高，實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小等特點而被廣泛應用在在電力試驗中——用于電力電纜檢測試驗和避雷器等泄漏電電纜兩端的其他兩相導體、金屬屏蔽或金屬護套及鎧裝層應分別連接在每相上。對于該測試，應當注意，電纜是電容性器件，并且電容性器件應該意識到絕緣電阻和吸收比。例如，試驗前后充分放電，先點火后搭接，先斷開再斷電震動臺等。
（2）直流耐壓和漏電試驗
油紙絕緣電纜只做直流耐壓，不做交流耐壓，有可能由于AC的增加而導致熱擊穿。在熱態下，電場分布不均勻，電纜容易損壞。應當注意的是，電纜芯線與負極性連接：電纜潮濕后，水被帶正電。如果芯與負極連接，則水將集中在芯線中，絕緣中的水分會增加。增加了漏電流，容易找到缺陷。若鐵芯為正極性，水滲入鉛包，絕緣水減少，漏電流減小，直流高壓發生器不易發現缺陷。
（3）橡塑電纜試驗
橡膠-塑料電纜是指聚氯乙烯、交聯聚乙烯、乙烯-丙烯酸橡膠絕緣電纜，其特點是容量大、電壓等級高、結構輕、易彎曲。目前，已逐步取代油紙絕緣電纜，交聯聚乙烯電纜與熟悉的含油紙包電纜的區別在于相間主絕緣為交聯聚乙烯塑料和雙層半導體膠涂層，芯線外表面涂有半導體膠，克服了電暈和自由放電，使芯線與絕緣層之間有良好的過渡，在芯線和絕緣層之間的絕緣的外表面上，在銅帶屏蔽層內涂覆第二層半導體膠，銅帶屏蔽層僅為0 mm厚和1mm厚的薄銅帶，形成了相間屏蔽層。
35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置高壓耐壓試驗判定方法及步驟
在交流耐壓試驗中；應嚴格按下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。
（1)檢查試驗環境有無安全因素存在。若沒有，則將耐壓試驗設備開機預熱5min。
（2)檢查試驗設備是否置于試驗所需要的電壓檔位，其整定泄露電流值是否符合要求。
（3）將試驗設備的高壓輸出端短接，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。
（4）將被試電器的所有開關均置于接通狀態。
（5）35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至金屬架上；對控制和輔助電路進行試驗時，應將主電路接至金屬支架上）。
（6）中試控股操作試驗設備升壓。升壓初始慢慢升至規定值的一半，應避免跳躍，然后迅速增加至規定電壓值(整個升壓過程大約在10s)。計時，歷時1min，在此期間不允許有連續閃絡和擊穿現象發生，
（7）1min后，若無連續閃絡和擊穿現象發生，則將電壓慢慢退到零位，切斷電源，試驗完畢。
35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。中試控股的35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。
1.日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能;
2.中試控股全中文界面，工作狀態顯示，操作簡單明了，適用面廣;
3.帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然;
4.輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;
5.中試控股全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便;
6.按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，應用自如;
7.電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全;
8.按鍵，可輕松實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能;升壓速度可調整，能滿足不同升壓速度的需求;
9.硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強;
10.路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差;可用于過流、過壓保護等不同場合;
11.電器啟動/停止條件可任意設定。可設定時間范圍1秒～9999秒;
12.遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;
14.積小、重量輕、結構合理、可靠耐用

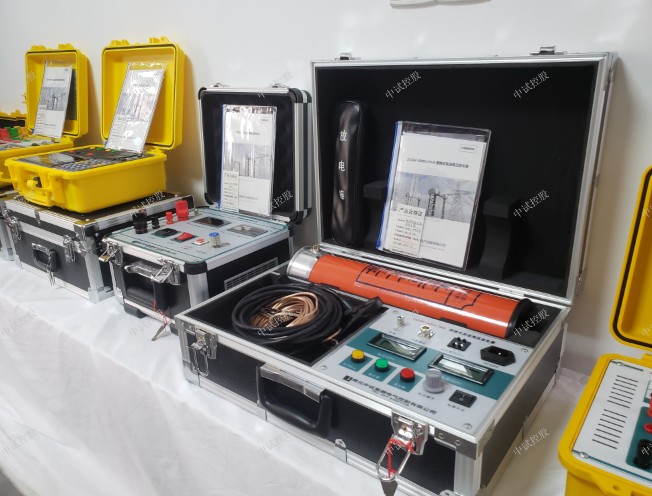

ZSZGF-120KV/5mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-120KV/5mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-120KV/5mA直流高壓發生器
ZSZGF-120KV/5mA直流高壓發生器
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。
1.3 執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
1.4 儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5 技術參數
規格
技術參數 120/5
額定電壓（kV） 120
額定電流（mA） 5
額定功率（W） 600
整機質量（kg） 10
整機體積（mm3） 565*390*190
倍壓筒高度（mm） 535
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-120KV/5mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-120KV/5mA直流高壓發生器
1、電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，
1、接地保護，
2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的 過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于最大處，請順時針旋轉到最大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
中試控股電力講解直流高壓發生器保護的設定
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
全量程平滑調壓，電壓調節細度好調節精度≤1%，穩定度≤1.5%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
升壓電位器零起升壓。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
過壓保護采用拔碼設定，一目了然，誤差±2%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
中試控股電力講解直流高壓發生器的選型原則:
直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。
對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。
是高壓試驗專業的重要設備,對于它的選型及使用應遵循以下原則：
選型時對生產廠家的要求
產品應通過型式試驗
產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果
產品應有企業標準,企業標準不得低于行業標準
ZSZGF-120KV/5mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
直流高壓發生器是對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的儀器，在電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等應用十分廣泛。那么直流高壓發生器在使用之后應該如何正確保養呢。
1、一般情況下，需半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；
2、更換液壓油時應清洗油箱和空氣濾清器；
3、在炎熱季節應經常檢察(當油溫≥45度)冷卻裝置是否自動啟動。(冷卻水溫必須低于30度)
4、要經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮(同時蜂鳴器會響)，立即清洗油過濾器；
5、按規定需要給設備機械傳動部分各潤滑點注油；
6、經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；
7、經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備
（1）直流高壓發生器采用了電壓大反饋，使電壓穩定度大幅度提高，實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小等特點而被廣泛應用在在電力試驗中——用于電力電纜檢測試驗和避雷器等泄漏電電纜兩端的其他兩相導體、金屬屏蔽或金屬護套及鎧裝層應分別連接在每相上。對于該測試，應當注意，電纜是電容性器件，并且電容性器件應該意識到絕緣電阻和吸收比。例如，試驗前后充分放電，先點火后搭接，先斷開再斷電震動臺等。
（2）直流耐壓和漏電試驗
油紙絕緣電纜只做直流耐壓，不做交流耐壓，有可能由于AC的增加而導致熱擊穿。在熱態下，電場分布不均勻，電纜容易損壞。應當注意的是，電纜芯線與負極性連接：電纜潮濕后，水被帶正電。如果芯與負極連接，則水將集中在芯線中，絕緣中的水分會增加。增加了漏電流，容易找到缺陷。若鐵芯為正極性，水滲入鉛包，絕緣水減少，漏電流減小，直流高壓發生器不易發現缺陷。
（3）橡塑電纜試驗
橡膠-塑料電纜是指聚氯乙烯、交聯聚乙烯、乙烯-丙烯酸橡膠絕緣電纜，其特點是容量大、電壓等級高、結構輕、易彎曲。目前，已逐步取代油紙絕緣電纜，交聯聚乙烯電纜與熟悉的含油紙包電纜的區別在于相間主絕緣為交聯聚乙烯塑料和雙層半導體膠涂層，芯線外表面涂有半導體膠，克服了電暈和自由放電，使芯線與絕緣層之間有良好的過渡，在芯線和絕緣層之間的絕緣的外表面上，在銅帶屏蔽層內涂覆第二層半導體膠，銅帶屏蔽層僅為0 mm厚和1mm厚的薄銅帶，形成了相間屏蔽層。
35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置高壓耐壓試驗判定方法及步驟
在交流耐壓試驗中；應嚴格按下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。
（1)檢查試驗環境有無安全因素存在。若沒有，則將耐壓試驗設備開機預熱5min。
（2)檢查試驗設備是否置于試驗所需要的電壓檔位，其整定泄露電流值是否符合要求。
（3）將試驗設備的高壓輸出端短接，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。
（4）將被試電器的所有開關均置于接通狀態。
（5）35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至金屬架上；對控制和輔助電路進行試驗時，應將主電路接至金屬支架上）。
（6）中試控股操作試驗設備升壓。升壓初始慢慢升至規定值的一半，應避免跳躍，然后迅速增加至規定電壓值(整個升壓過程大約在10s)。計時，歷時1min，在此期間不允許有連續閃絡和擊穿現象發生，
（7）1min后，若無連續閃絡和擊穿現象發生，則將電壓慢慢退到零位，切斷電源，試驗完畢。
35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。中試控股的35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。35KV交直流高壓試驗變壓器/ ZSYDJ-10kVA/100kV工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。
1.日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能;
2.中試控股全中文界面，工作狀態顯示，操作簡單明了，適用面廣;
3.帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然;
4.輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;
5.中試控股全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便;
6.按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，應用自如;
7.電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全;
8.按鍵，可輕松實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能;升壓速度可調整，能滿足不同升壓速度的需求;
9.硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強;
10.路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差;可用于過流、過壓保護等不同場合;
11.電器啟動/停止條件可任意設定。可設定時間范圍1秒～9999秒;
12.遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;
14.積小、重量輕、結構合理、可靠耐用
增值服務
- 三年質保,一年包換,三個月試用
