中試控股技術研究院魯工為您講解： 高壓耐壓直流發生器200kV/10mA

ZSZGF-200KV/2mA直流高壓發生器

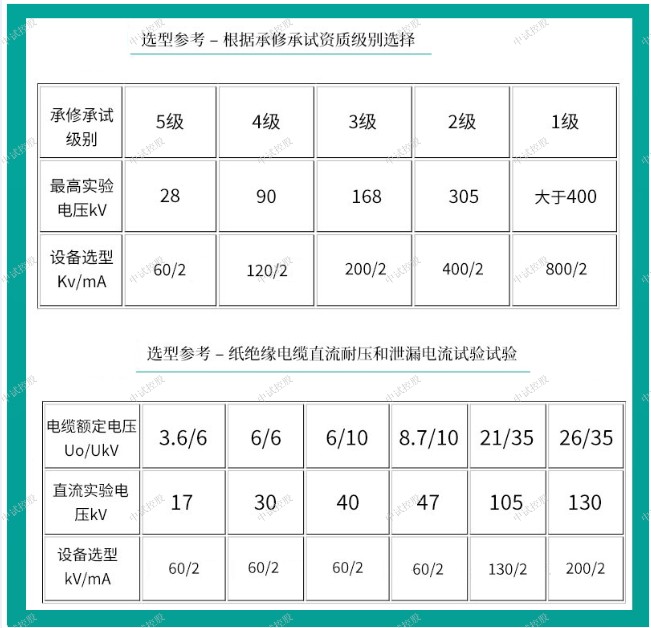

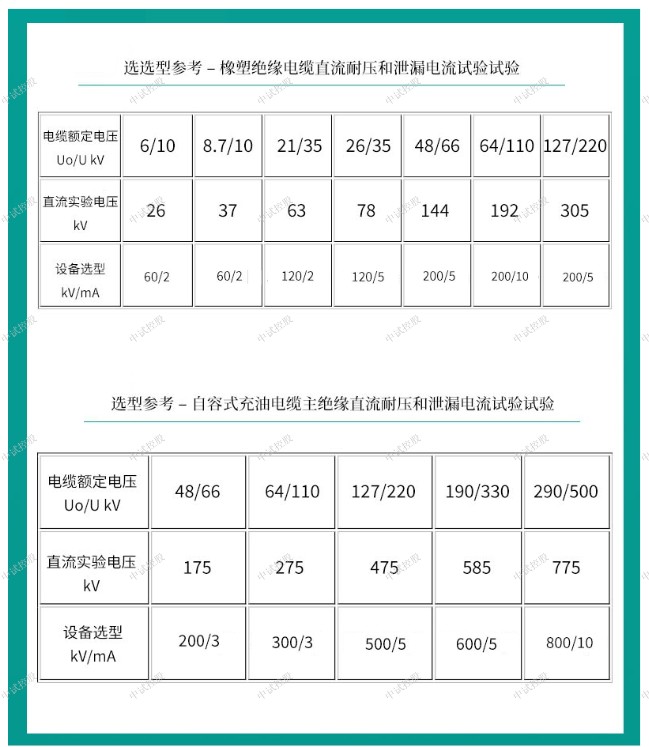

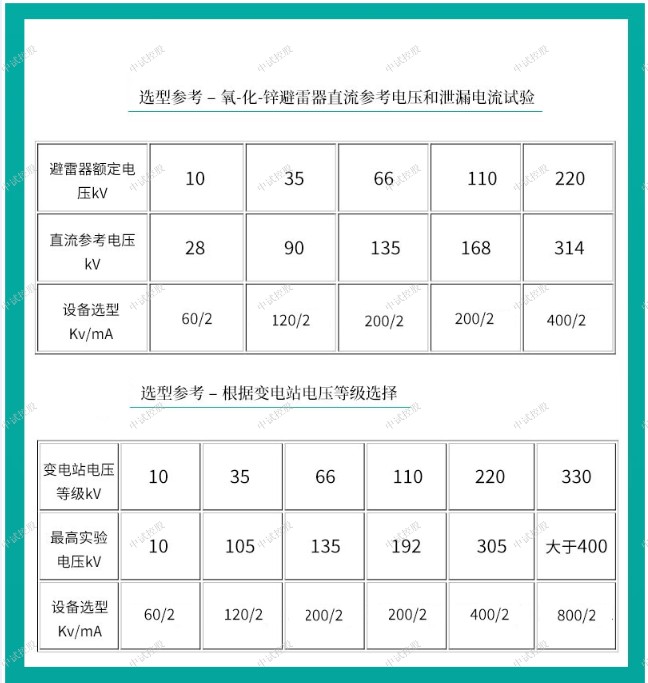

適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類：2mA、3mA、5mA、10mA、20mA

參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》

ZSZGF-200KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

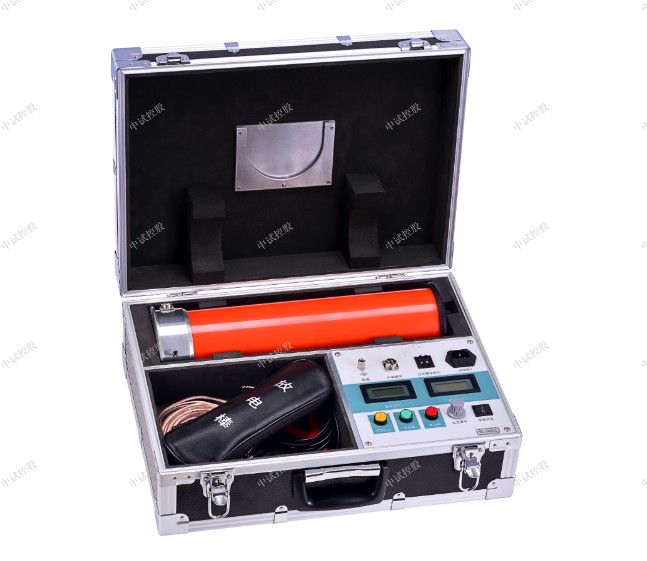

ZSZGF-200KV/2mA直流高壓發生器

ZSZGF-200KV/2mA直流高壓發生器
實驗之前安全注意事項
1、使用直流高壓發生器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
2、使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入直流高壓發生器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。
3、試驗前檢查直流高壓發生器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。
4、對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。
5、如做容性負載試驗時，一定要接上限流電阻。
6、直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。
7、試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。
一、簡介
 ZSZGF系列直流高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
二、執行標準
1DL/T 848.1-2004高壓試驗裝置通用技術條件第一部分：直流高壓發生器
2DL/T 596-2005 《電力設備預防性試驗規程》
3DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》
四、主要技術參數特點
1．技術特點：
（1）精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

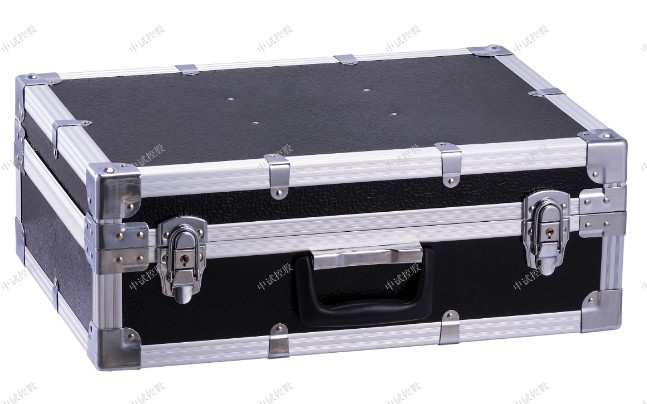

（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
2．技術參數：
技術參數 200/2
額定電壓(kV) 200
額定電流(mA) 2
額定功率(W) 400
控制箱質量(kg) 5.5
倍壓筒質量(kg) 8.7
倍壓筒高度(mm) 970
電壓精度 ±(1.0%讀數＋2個字)
電流精度 ±(1.0%讀數＋2個字)
紋波系數 ≤0.5%
電壓穩定度 電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 單相交流50Hz  220V±10%
工作方式 間斷使用：額定負載30分鐘
1.1倍額定電壓使用：10分鐘
工作環境 溫度：-10℃～+40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶電容
負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點 電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）
最適合氧化鋅避雷器試驗
過壓保護采用數字撥碼開關，一目了然
便攜式機箱，現場更方便
注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權。
五、產品功能說明

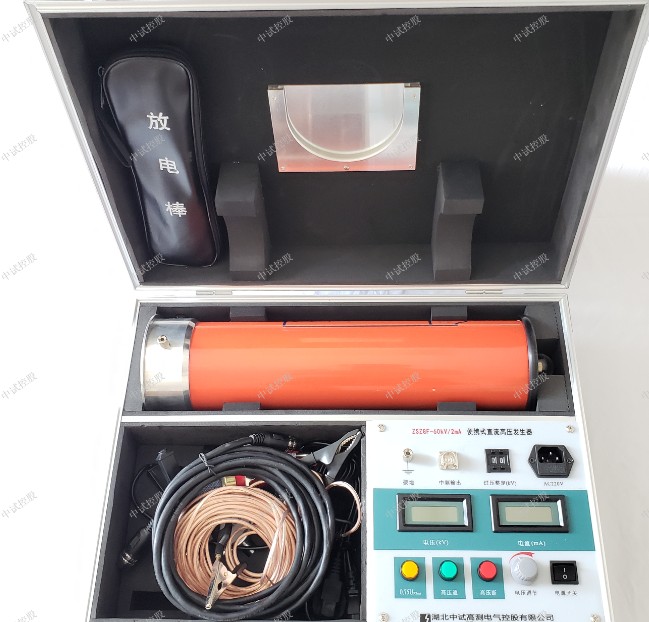

1、接地端子 2、五芯航插 3、過壓整定撥碼
4、電源插座 5、電源開關 6、電流表頭
7、電壓調節旋鈕鈕 8、高壓斷帶燈按鈕  9、高壓通帶燈按
10、0.75倍帶燈按鈕 11、電壓表頭
    說明：
（1）控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地端連接為一點后再與接地網相連。
（2）中頻及測量電纜快速連接插座：用于機箱與倍壓筒的連接。連接時只需對準將電纜插頭壓下順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。
（3）過壓整定撥盤：用于設定過電壓保護值。撥盤所顯示單位為kV，設定值為試驗電壓的1.1倍。
（4）電源輸入插座：將隨機配備的電源線與電源輸入插座相連。(交流220V±10％，插座內自帶保險管。)
（5）電源開關：向前按下，電源接通，高壓斷紅燈亮。反之為關斷。
（6）數顯電流表：數字顯示直流高壓輸出電流。
（7）電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
（8）紅色帶燈按鈕：高壓斷紅燈亮，表示電源已接通及高壓斷開。在高壓通綠燈亮狀態下按下高壓斷紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。
（9）綠色帶燈按鈕：高壓接通按鈕、高壓指示燈。在高壓斷紅燈亮的狀態下，按下高壓通綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下高壓通綠色按鈕，綠燈亮紅燈仍亮，但松開綠色按鈕綠燈滅紅燈亮，表示機內保護電路已工作，此時必須關機檢查過壓整定撥碼開關設置是否小于滿量的5%及有無其它故障后再開機。
（10）黃色帶燈按鈕：高壓通綠燈亮時有效，當按下0.75UDC1mA黃色按鈕后黃燈亮，輸出高壓降至原來的0.75倍，并在一分鐘內保持此狀態。此功能是專為氧化鋅避雷器快速測量0.75UDC1mA用。按下高壓斷紅色按鈕，紅燈亮、綠燈和黃燈滅，高壓切斷并退出0.75倍狀態。
（11）數顯電壓表：數字顯示直流高壓輸出電壓。

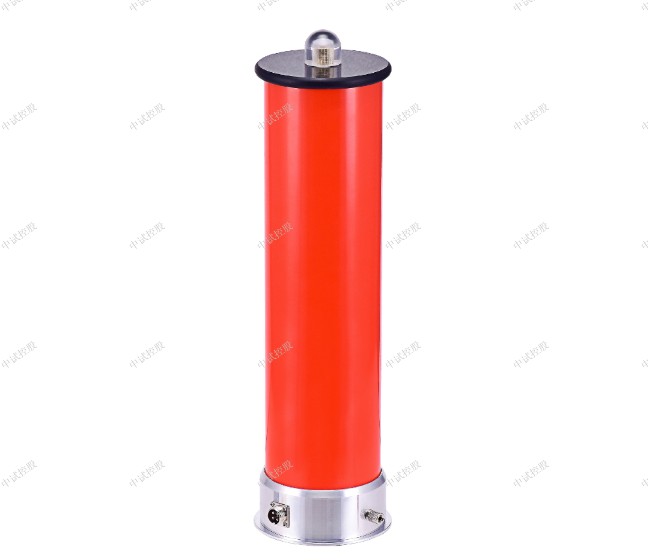

1.高壓引出接線柱（可連接微安表和限流電阻）
2.均壓球
3.倍壓筒體
4.接地端子
5.底座
6.中頻連接端子

ZSZGF-200KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

ZSZGF-200KV/2mA直流高壓發生器

六、操作步驟
6.1、使用前準備
※ 如做容性負載試驗時，應接入限流電阻
6.1.1 直流高壓發生器在使用前應檢查連接電纜不應有斷路和短路現象，倍壓筒不應有凝露現象，設備無破裂等損壞。
6.1.2 將控制箱與倍壓筒用五芯連接電纜連接好，倍壓筒和控制箱必須保持足夠距離。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯，為此，應使用DHV專用接地線。
6.1.3 電源開關置于關斷位置并將調壓電位器回至零位。過電壓保護整定值設定為試驗電壓的1.1倍。
6.2、空載升壓驗證過電壓保護整定
6.2.1 接通電源開關，此時高壓斷紅燈亮，表示電源接通。
6.2.2 按下高壓通綠色按鈕，則綠燈亮，表示高壓接通。
6.2.3 順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F象及聲響。必要時用外接高壓分壓器校準控制箱上的電壓表頭。
6.2.4 降壓，將調壓電位器回零后，隨即按高壓斷紅色按鈕，切斷高壓并關閉電源開關。
6.3、對試品進行泄漏及直流耐壓試驗
6.3.1 在進行6.1-6.2檢查試驗確認直流高壓發生器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等連接好，檢查無誤后即打開電源。
6.3.2 根據步驟6.2.1-6.2.3升壓至所需電壓或電流。
升壓速度以每秒3～5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過額定的最大充電電流。
對小電容試品如氧化鋅避雷器、磁吹避雷器等，先升至所需電壓(電流)的95％左右，再緩慢升壓至所需的電壓(電流)，從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行泄漏值測量時，先升壓至電流為1mA時的電壓值，然后按下0.75倍黃色按鈕，此時電壓降至原來的0.75倍，并在一分鐘內保持此狀態。此時可讀取泄漏電流值（uA）。測量完畢后，調壓電位器逆時針回到零，按下高壓斷紅色按鈕，如需再次升壓時按高壓通綠色按鈕即可。
6.3.3 試驗完畢，根據步驟6.2.4降壓。
 ※ 必要時用外接高壓分壓器比對控制箱上的電壓。
6.4、幾種測量方法
6.4.1 一般測量時，當接好線后，先將連接試品的線懸空，升壓至試驗電壓后，記錄空載試驗時的電暈和雜散電流I1，然后接上試品連接線，升壓至試驗電壓后，讀取總電流I2,得到試品的泄漏電流為Io=I2-I1。
6.4.2 當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表，如圖5所示。
圖5 微安表接入試品CX高壓側接線圖
微安表必須有金屬屏蔽，應采用屏蔽線與試品連接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密連接。如果試品表面污穢要排除試品表面泄漏電流的影響，可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽層相連接，如圖6所示。
6.4.3對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式，如圖7所示。當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽層相連接，如圖8所示。
6.4.4 對于氧化鋅避雷器等小電容試品，試驗完后一般通過機內測壓電阻放電，時間很快。而對電纜等大電容試品，試驗完后一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電，待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線的工作。
6.5、保護動作后的操作
在使用過程中發現高壓通綠燈滅，高壓斷紅燈亮，電壓下降的現象，即為保護動作。此時應關閉電源開關，面板指示燈均不亮，將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電，查明情況后，才允許再次打開電源開關，重新進行試驗。

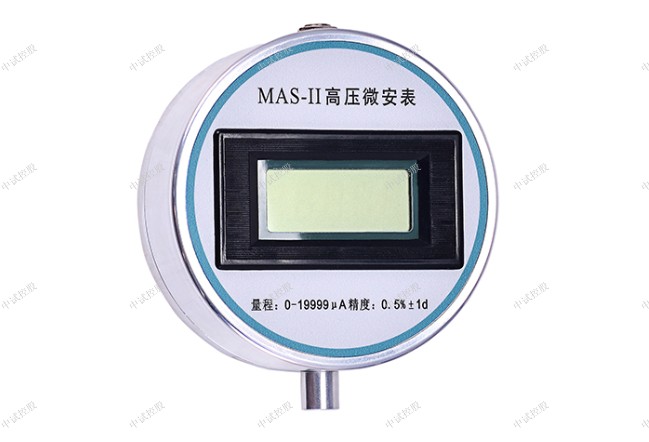

七、數顯式直流高壓微安表使用說明
1、本高壓微安表用于直流電壓試驗，在高壓側測量高壓電氣設備內絕緣泄漏電流值。
2、本高壓微安表是根據法拉第籠等電位屏蔽法來測量，所有測量元器件均處于金屬屏蔽球體的內部。
3、直流高壓發生器高壓輸出端經限流電阻接到該高壓微安表，再經高壓微安表的專用插頭，屏蔽導線接到被試品。
4、為減少被試品高壓線頭裸露時的電暈離子電流對內絕緣泄漏電流的附加誤差影響，建議用良好的絕緣套將被試品高壓接線處包起來。
5、本高壓微安表內部采用9V干電池供電。當高壓屏蔽微安表上顯示"LOW BAT"時，請更換9V電池，以避免測量誤差。高壓引線插頭插入后，內部電源接通，拔出時內部斷電，為延長電池使用壽命，建議在停止測量后盡可能拔出高壓引線插頭，以此斷開內部電源。
6、試品進行直流高壓試驗完畢后，應用配套直流高壓試驗專用放電棒對高壓微安表外殼處放電。
八、關于配套限流電阻使用參考
在交流或直流高壓試驗回路中一般均應接入限流電阻R，如圖9所示，其目的是當被試品C x在回路中放電或被擊穿時起限制電流作用，不至于高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻，為此對限流電阻的使用提出以下建議：
1、對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用接入限流電阻。
2、電力電纜試驗時應在高壓回路中串接限流電阻（只需將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可）。
九、放電棒的使用
1、試驗完后一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的專用放電棒進行放電。放電時放電棒應與高壓輸出端保持一段距離，待放電棒尖端先產生電暈放電，再將放電棒頂端接觸微安表外殼進行放電，最后再將放電棒接地端地線直接接觸被試品進行放電。
2、特別注意：不能將地線直接接在高壓微安表外殼上直接放電，以免強大的沖擊放電電流引起高壓微安表損壞。
十、故障檢查及處理
1電源開關接通后高壓斷紅燈不亮且風扇不轉。 電源線開路或者電源保險絲熔斷。 更換電源線。
更換保險絲。
2按高壓通綠色按鈕綠燈不亮。 調壓電位器未回零。 電位器回零。
3按高壓通綠色按鈕綠燈亮，當升壓高壓通綠燈滅，高壓斷紅燈亮。 高壓輸出端接地，試品短路。 檢查輸出電纜。
檢查被試品。
4升壓過程中高壓通綠燈滅，高壓斷紅燈亮。 試品放電或擊穿，過壓或過流保護動作。 檢查被試品。
重新設置整定值。
十一、附件清單
1主機 1臺
2高壓倍壓筒 1個
3微安表 1個
4放電棒 1根

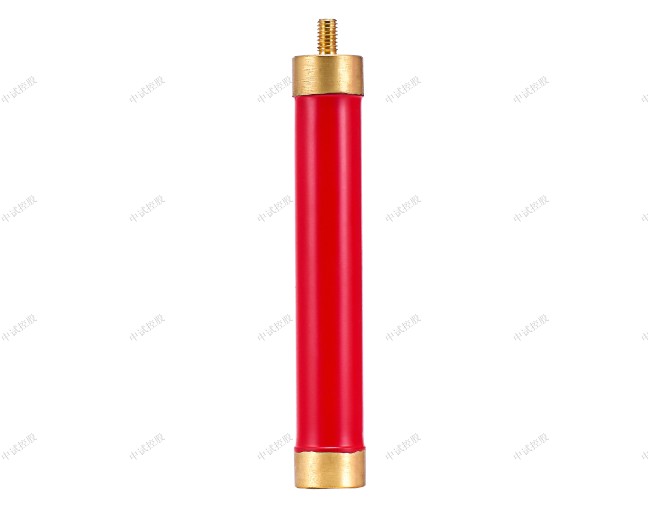

5限流電阻(1MΩ) 1個

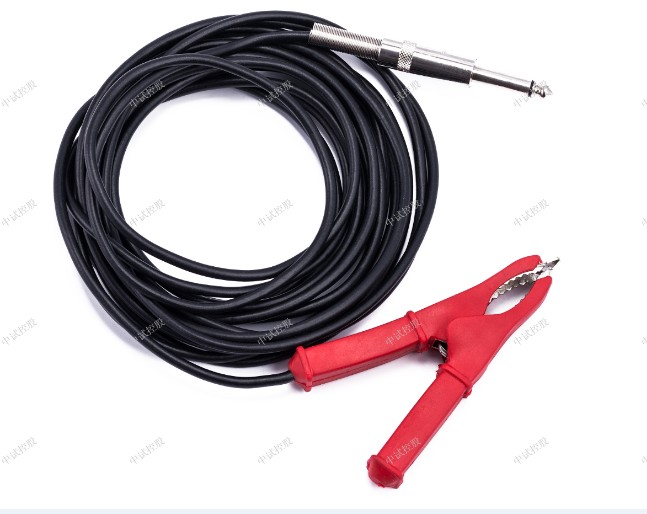

6高壓線 1根
7電源線 1根

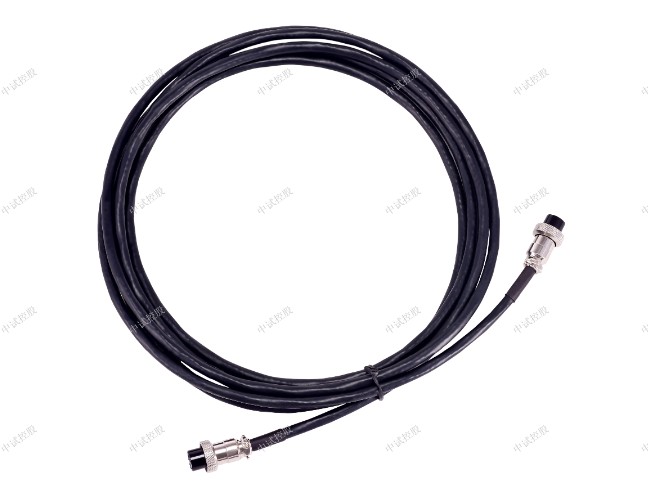

8連接線 1根

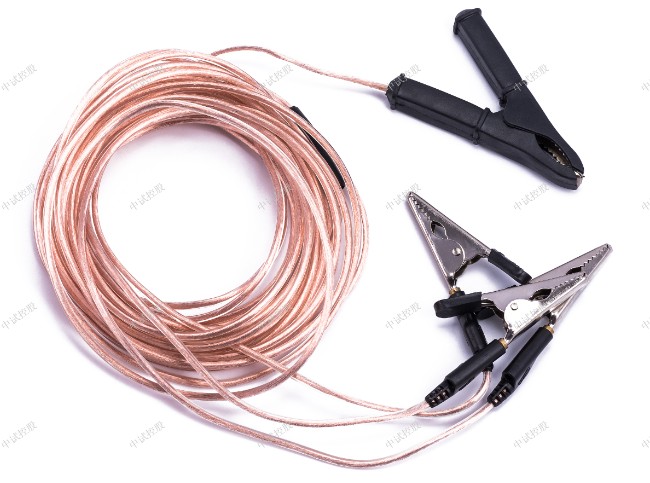

9接地線 1根
10保險管 5個
11檢驗報告 1份
12合格證 1份
13說明書 1份

1、面板元器件使用說明
⑴ 高頻輸出及電壓、電流測量電纜快速聯接多芯插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
⑵ 數顯電壓表:LCD液晶數字顯示直流高壓輸出電壓,單位為kV,最小分辨率為±0.1kV。
⑶ 數顯電流表: LCD液晶數字顯示直流高壓輸出電流,單位為uA,最小分辨率為±0.1uA。
⑷ 電源保險絲座:保險絲為10A。
⑸ 電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯(插座內自帶保險管10A或單獨保險座)。
⑹ 接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。
⑺ 過電壓整定撥盤開關:用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內,撥盤開關所顯示值單位為kV。
⑻ 單雙節選擇開關(為雙節倍壓筒專用)、電壓滿度換檔(分節)開關:當開關撥向1時,倍壓筒為單節,電壓表顯示的是單節倍壓筒電壓;當開關撥向2時,倍壓筒為雙節,電壓表顯示的是雙節倍壓筒電壓。
雙節倍壓筒使用時，請將上節下端法蘭白點標記對準下節上端法蘭白點后，順時針方向旋轉到碰足(約30度角左右),即上下節電氣聯接到位,反之為卸下。
單節使用時,請別忘記把另配置的一端頂蓋,用上述的方法裝到下節的頂端上。
⑼ 75%VDC-1mA用黃色帶燈按鈕:紅燈亮時有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。
⑽ 綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。
⑾ 紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。
⑿ 粗調電壓調節電位器:該電位器粗調多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。
⒀ 細調電壓調節電位器:為調整精度用,該電位器微調多圈電位器,順時針旋轉為升壓,升壓很微慢,反之為降壓。細調一般為最后用于調整電壓準確數和做氧化鋅避雷器試驗,最后調整電流準確數用。試驗完畢后,該電位器應回到零位上。
⒁ 電源開關:將此開關朝上邊按下,電源接通,綠燈亮;反之為關斷。避免用此開關直接關斷高壓,關機時,首先使電壓粗調和微調電位器都回到零位后,然后關閉電源開關。

ZSZGF-200KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。

一、在負載測試前直流高壓發生器需要在倍壓器的高壓輸出端配備高壓屏蔽微安表，同時把相應的專用高壓線分別連接到測試產品和微安表。
二、檢查測試產品、直流高壓發生器、倍壓筒、放電棒、接地線、試品聯接線，確保正確性，檢查接地線是否準確連接，檢查高壓安全距離是否在標準范圍內，并確保它是正確的。只有這樣才能正式啟動高壓測試。
三、測試產品、直流高壓發生器等儀器進行檢查確認，按下單相交流220V電源開關，綠燈亮，表示電源接通，正式啟動直流漏電和直流耐壓試驗。
五、按紅色按鈕，紅燈亮，表示高壓亮，等待高壓值上升。當調節壓電定位器時，它以順時針方向平穩地進行。輸出值從零開始并持續上升。速度適合每秒3-5kV。對于大電容測試產品，升壓時的速度應該較慢，否則很容易導致電壓過沖。同時，應密切觀察電流表，確保充電電流不超過直流高壓發生器充電電流的大值。當電流或電壓上升到目標值時，應根據指定的時間及時記錄電壓表、電流表的值。
六、在測試結束時，測試物品降壓，電壓調節器復位為零，然后按下綠色按鈕，表示高壓已切斷，電源開關關閉。
七、完成直流高壓發生器的耐壓試驗后，應使用放電棒將試驗物品放電數次。放電完成后，可以接近后續操作以確保安全。
直流高壓發生器在功率器件領域發揮著重要作用，是必不可少的器件。本文介紹了直流高壓發生器耐壓測試的正確步驟。需要開機測試的儀器存在一定的風險。如果操作錯誤，甚至可能對生命安全構成威脅。因此有必要了解直流高壓發生器耐壓試驗的正確操作步驟。
直流高壓發生器怎么使用呢？直流高壓發生器主要適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗，具有升壓快、精度高等特點，一直是電力工作者經常需要使用到的設備，但是很多電力行業的初學者都不會使用該儀器，本文中試控股就以直流高壓發生器為例，來給大家簡單講解直流高壓發生器怎么用。
直流高壓發生器儀器接線：
1、試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。
2、將直流高壓發生器機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。
3、直流高壓發生器的電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。
4、空載升壓驗證過電壓保護整定是否靈敏。
5、接通電源開關，此時紅燈亮，表示電源接通。
6、按直流高壓發生器上的綠色按鈕，則綠燈亮，表示高壓接通。
7、順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F象及聲響。
8、降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。
9、對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。
10、升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0、75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。
11、直流高壓發生器試驗完畢，降壓，關閉電源。
使用直流高壓發生器進行直流泄露試驗是通過泄露電流的大小以及在連續升壓的過程中泄露電流的變化情況和試驗電壓達到額定值時泄露電流的穩定情況來綜合分析被試品的絕緣好壞。直流耐壓試驗是在規定的時間、規定的電壓下，絕緣材料未被擊穿和有沒有發生閃絡來判斷絕緣材料是否合格。高壓試驗本身就是一個破壞性試驗，但是這種試驗可以發現非破壞試驗不能發現的缺陷，特別實在絕緣中存在微小氣泡和非貫穿性的缺陷時。其缺點就是在試驗的過程中會對絕緣造成一定的損傷。這就要求對輸出的試驗電壓嚴格按照規程中的要求分別對不同的被試品施加不同的電壓。
直流高壓發生器具有體積小、電壓高、使用方便等優點，特別適用于現場預防試驗和交接試驗，因此在各類試驗中廣泛采用，而我們現在使用的直流高壓發生器，只有在被試品發生閃絡擊穿時通過大電流保護用電流繼電器才能跳開控制回路電源從而斷開主回路電源，而對其它意外原因造成的輸出電壓失控沒有什么保護措施，這種失控電壓一旦加到被試品上后可形成一系列對電力系統的損壞，甚至造成部分設備停電事故。
使用中試控股直流高壓發生器時造成電壓失控的主要原因是：
1）自耦調壓器繞組短路；
2）碳刷損壞；
3）碳刷上引線過長，在搬運和使用過程中碰到線圈其它部位；
4）回零限位開關松動在調壓器回零時碳刷接觸到調壓器繞組尾部造成全壓輸出，這種情況也是危害大的，這時試驗變壓器將輸出高電壓；
5）其它原因造成的輸出電壓失控。
直流高壓發生器結構緊湊、體積小、攜帶方便 ；具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好；具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，顯示直觀；電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態；直流高壓發生器具有0.75倍電壓換算，方便測試氧化鋅避雷器。智能輸出及電壓、電流測量電纜快速聯接多芯插座，用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸 時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
直流高壓發生器采用故障取樣專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，直流高壓發生器通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。
在打開直流高壓發生器上的電源前要肯定高壓發生器接的是220V交流電源，仔細的檢查接線是否正確，同時也要檢查高壓放電桿的接線是否可靠。在直流高壓發生器的升降壓過程要保持緩升緩降，平穩升壓是延長直流高壓發生器的使用壽命主要的要點之一。還有盡量避免過量程使用儀器。在每次試驗結束后先把電位器回到零位，然后切斷電源在進行對被試品的放電，放電過程分為兩步，對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，后直接接上地線放電。當直流高壓發生器在200kV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，直流高壓發生器一般不會對人體造成。
直流高壓發生器是一種精密的電測儀器，如果使用不當，不僅會影響儀器的測量精度，還可能縮短儀器的使用壽命。所以，新手在操作直流高壓發生器時，一定要注意以下6個事項：
操作直流高壓發生器必須注意的幾個事項
1、無論中試控股的是哪家設備，使用前，都要先看說明書，了解設備的工作原理和操作流程；
2、在工作電源進入試驗器前加裝兩個明顯斷開點，更換被試品和接線時應先將工作電源斷開點明顯斷開；
3、試驗前先檢查直流高壓發生器控制箱、倍壓筒和被試品的接地線是否接好，試驗回路接地線應按說明書所示一點接地；
4、對大容性被試品的放電應經100Ω/V放電電阻棒對被試品放電，放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲，當無聲音時可用放電棒接地端放電，后直接接上地線放電；
5、直流高壓在200KV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的體上帶有不同的直流電位，試驗人員不要互相握手或用手接觸接地點等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害；
6、試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。
很多試驗人員在做直流高壓發生器試驗的時候都有疑問為什么要通過加直流負高壓來試驗。我們分析原因有以下兩點：
1、在極不均勻的電場中，氣體的擊穿電壓與電極所帶電荷的極性有很大的關系。在同一棒對板的間隙中，棒帶負電時的擊穿電壓比帶正電時要高一倍多。即在不均勻的電場中，棒對板間隙的放電電壓與棒電壓極性的關系：負棒時放電電壓高。
電氣設備的外絕緣接近于這種極不均勻的電場。一般電氣設備的外絕緣水平比內絕緣高，內絕緣的缺陷和故障也較外絕緣多，對設備做直流耐壓試驗，雖然內外絕緣都受到考驗，但主要的還是檢查內絕緣，內絕緣主要是液體、固體材料，并采用了極間屏蔽措施，其正、負極性的電壓對絕緣擊穿的影響不大。如電纜絕緣在正極性擊穿中只比負極性低10％。對設備施加直流高壓試驗電壓時，一般不希望外絕緣發生閃絡，為此，采用負極性的直流電壓。
2、在直流高壓的試驗中，檢驗設備的絕緣主要以其所含的潮氣和水分是影響絕緣好壞的關鍵，由于水分有電滲析現象（即水分子在電場中具有正離子的性質），測試時，高壓都施加在帶電部件，由于高壓是負極性的，因此，水份易吸附在高壓極附近，從而容易檢測出被測物的缺陷。
綜上所述，所以直流高壓發生器需要通過加直流負高壓來試驗。
工頻直流高壓發生器用了九十年代專業技術、該直流高壓發生器但在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度，直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能，ZGF系列直流高壓發生器帶0.75倍電壓鎖存按鍵功能，并配有時間繼電器，該直流高壓發生器能在試驗中設置定時聲音報警，整個工頻直流高壓發生器便于攜帶，操作方便，安全可靠，特別適用于電力檢修部門，發電廠以及電力檢修單位現場試驗。的操作安裝說明為操作前準備、水阻的安裝說明、電壓整定值校準、測試。
一、工頻直流高壓發生器操作前準備
將工頻直流高壓發生器控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用專用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。
二、水阻的安裝說明
1）在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿2/3以上，有氣孔的一端朝上。
2）試驗完畢后將水倒掉，待下次試驗前重新灌入。
三、電壓整定值校準
1）插上電源線，打開控制箱電源開關2 ，電壓顯示表8及電流顯示表7 ,以及0.75倍電壓顯示表11顯示均為零值。
2）將電壓整定按扭17順時針旋到底,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。
3)輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮。如按“啟動”按鍵15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,紅色指示燈3亮。
4)順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。
5)反時針調節電壓整定旋鈕17，使高壓關斷，此時紅色指示燈3滅，“過壓”指示燈5 亮。明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。
說明：如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至大。
工頻直流高壓發生器采用中頻整流濾波技術，解決了工頻直流高壓發生裝置波紋系數較大，波形不平穩的缺點。產品符合國家新頒布電力行業標準ZBF24003-90的要求，廣泛用于電氣設備直流耐壓試驗和泄漏電流試驗，并且特別設置了測試氧化鋅避雷器1mA下的電壓U1mA及0.75U1mA下的泄漏電流功能。
