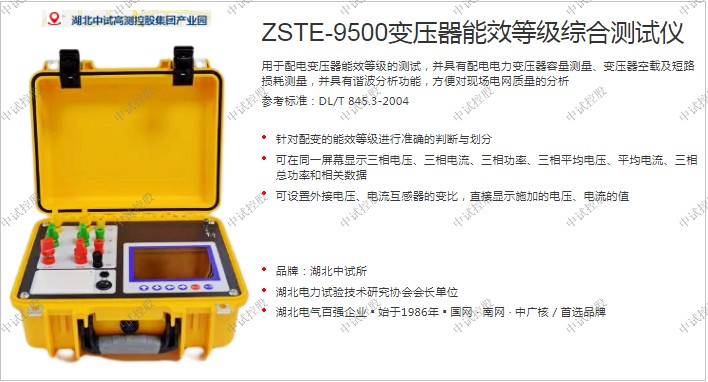

變壓器能效檢測儀

時間：2023-11-11

中試控股技術研究院魯工為您講解：變壓器能效檢測儀

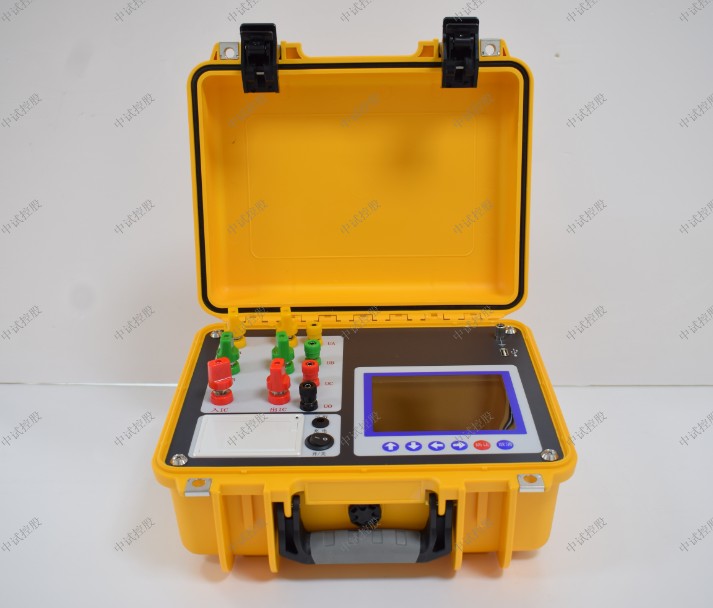

ZSTE-9500變壓器能效等級綜合測試儀參考標準：GB 20052-2013和GB 24790-2009

簡易讀懂：ZSTE-9500變壓器能效等級綜合測試儀可以做什么?

是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。

能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
ZSTE-9500變壓器能效等級綜合測試儀 = 能效等級測量 + 負載損耗的測量 + 空載損耗的測量 + 單相的測量 + 零序阻抗的測量 + 容量的測量 + 成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

產品簡介

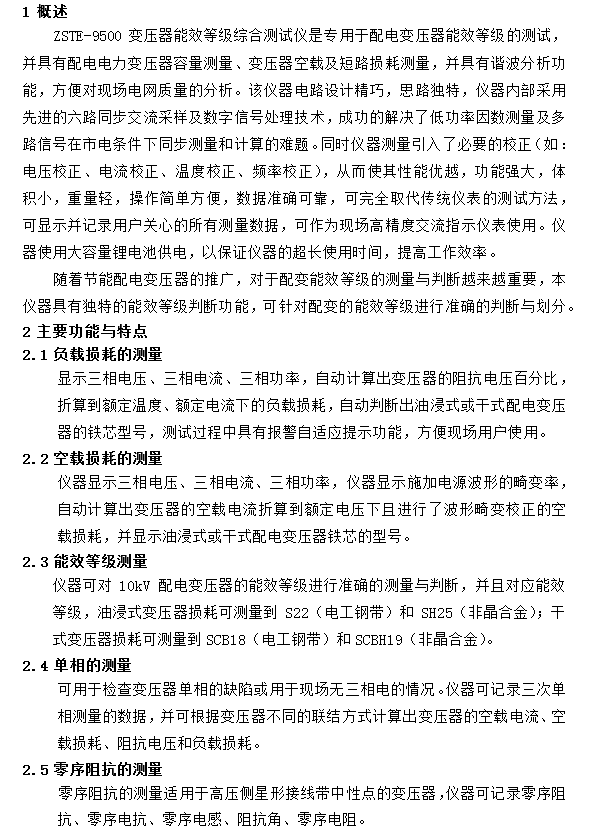

1、ZSTE-9500變壓器能效等級綜合測試儀是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。
2、該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
3、儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。
4、隨著節能配電變壓器的推廣，對于配變能效等級的測量與判斷越來越重要，本儀器具有獨特的能效等級判斷功能，可針對配變的能效等級進行準確的判斷與劃分。
ZSTE-9500變壓器能效等級綜合測試儀特征

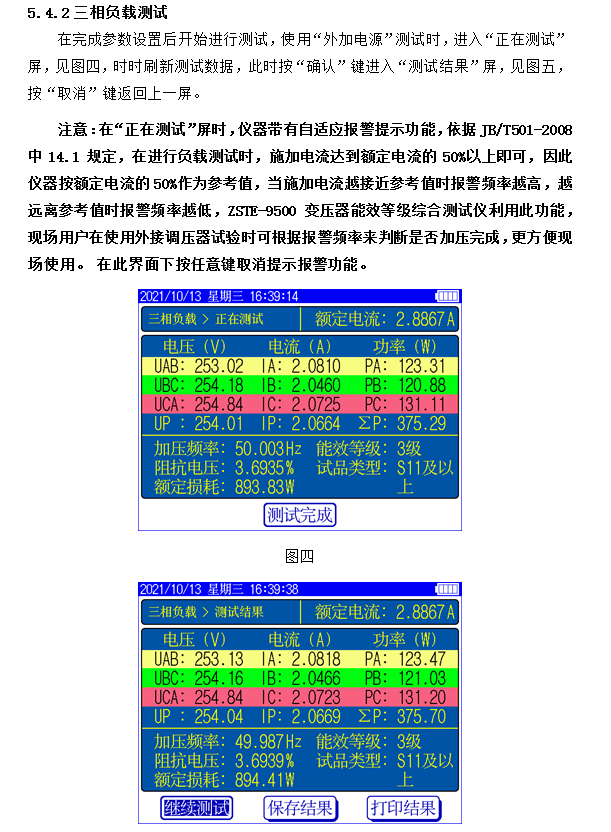

1、負載損耗的測量

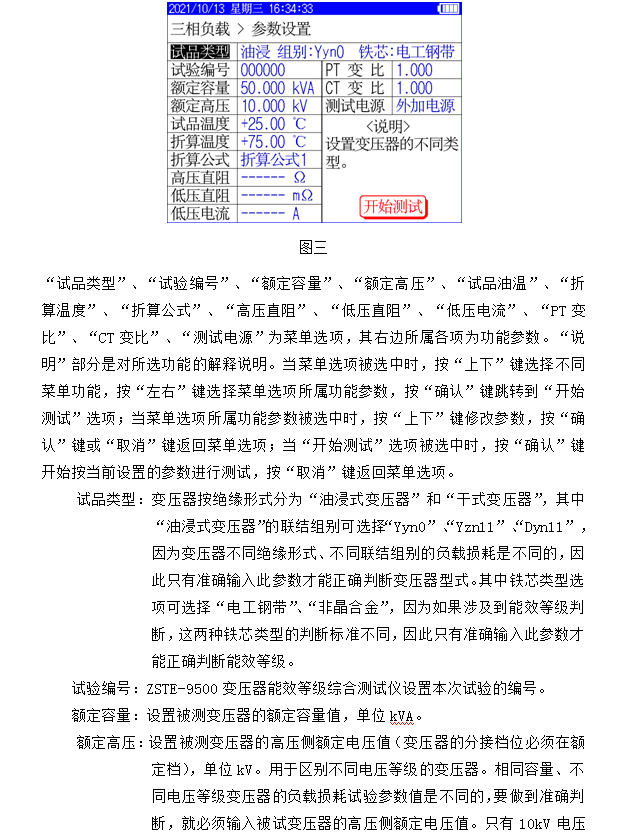

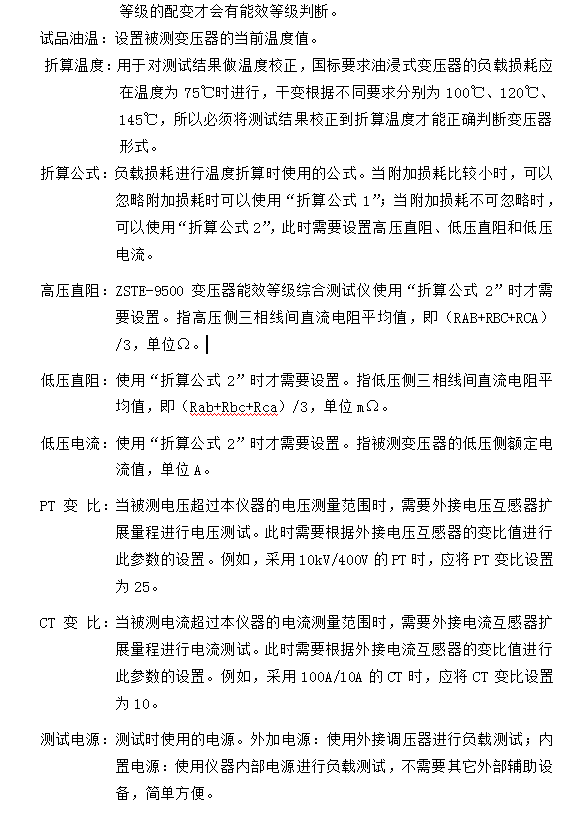

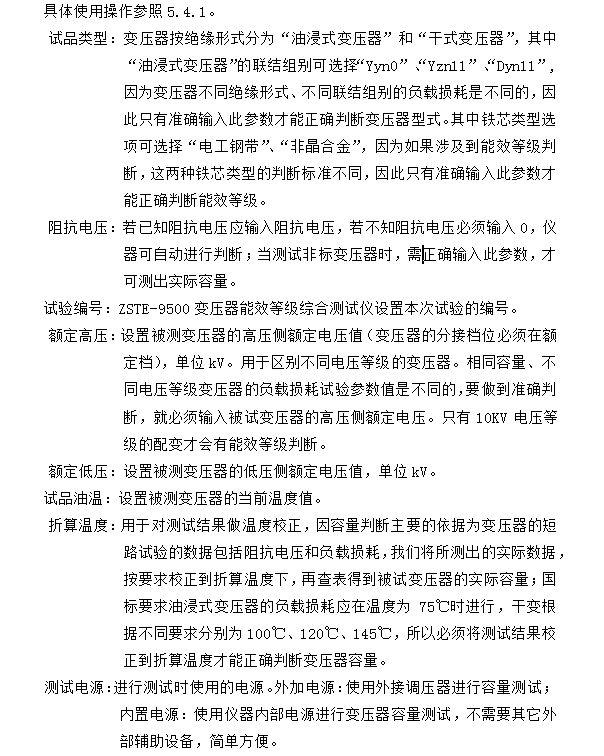

顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。

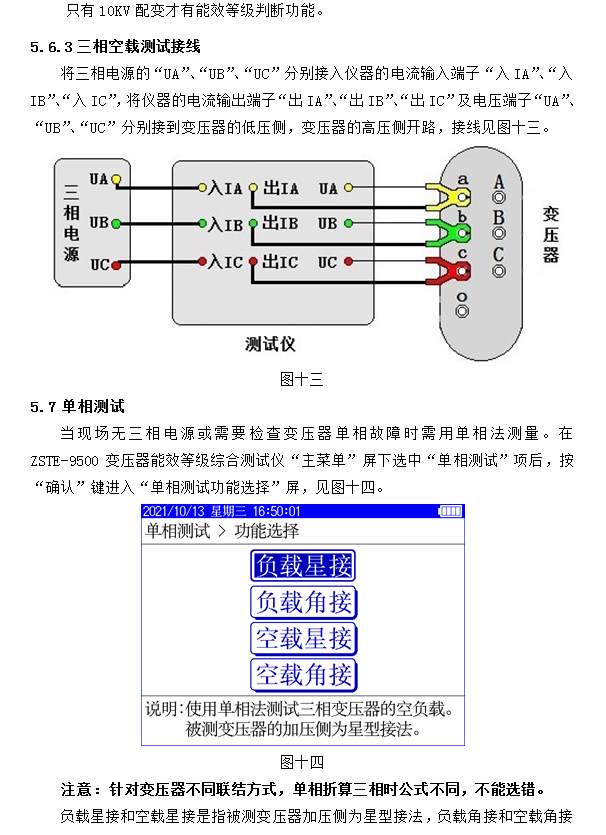

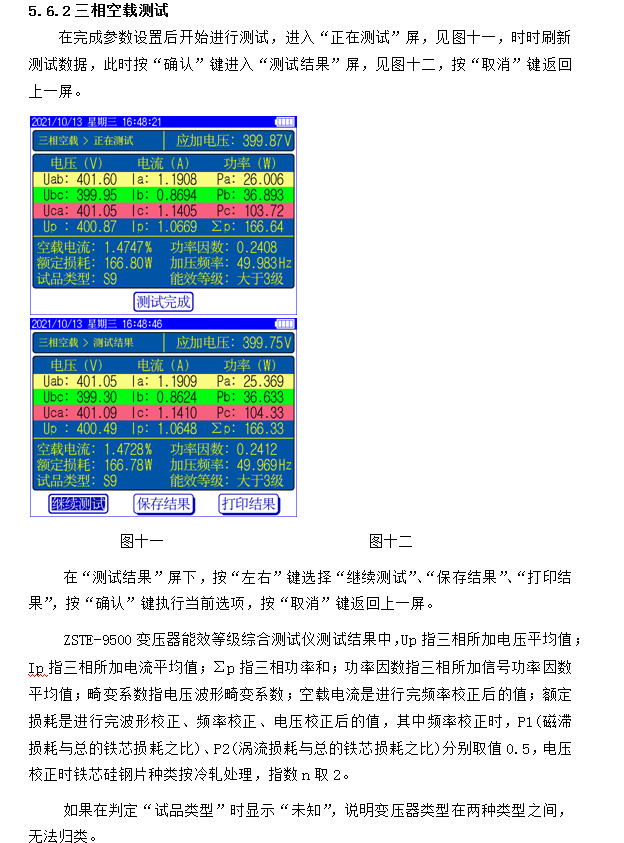

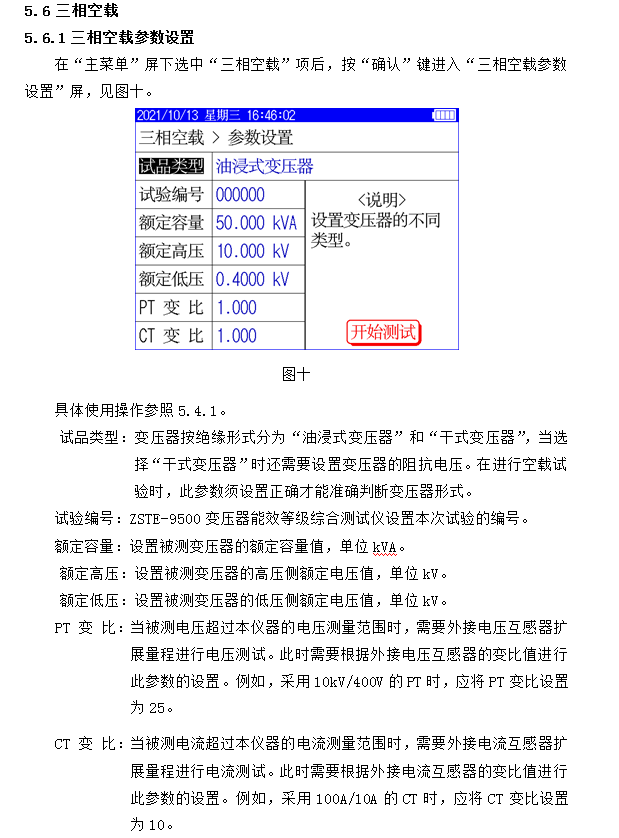

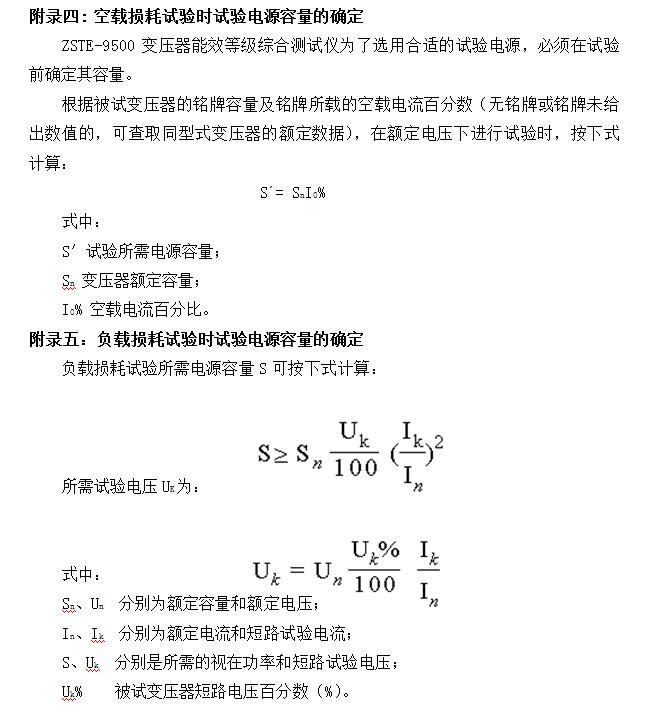

2、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3、能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。

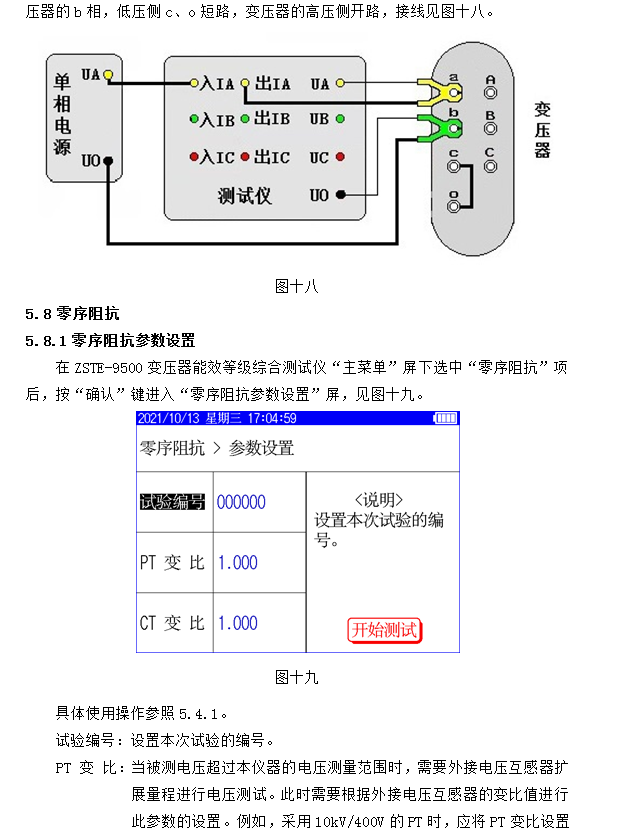

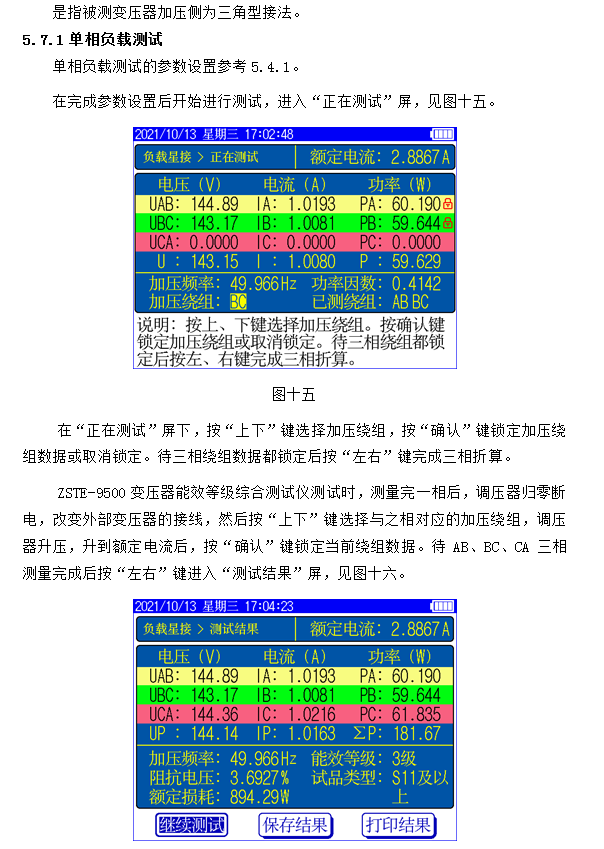

4、單相的測量

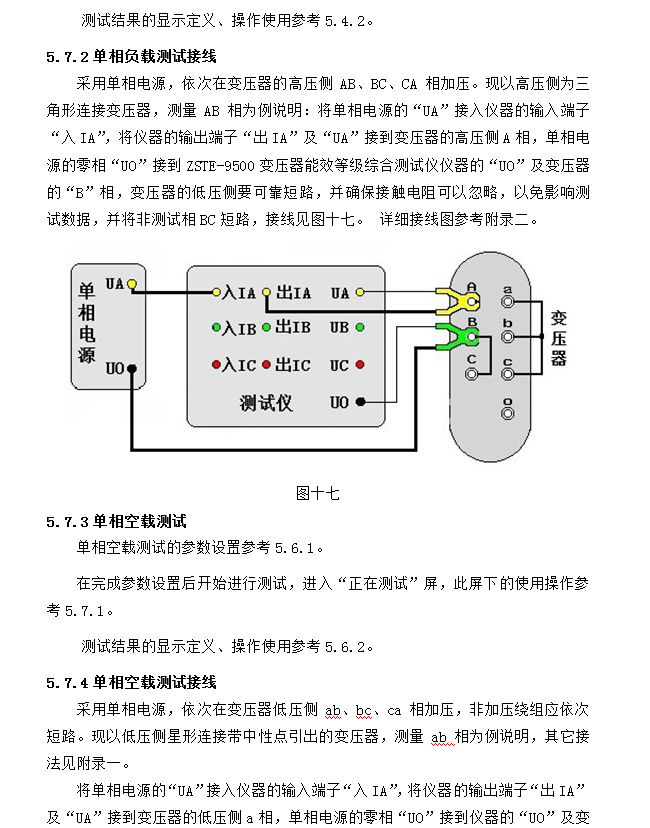

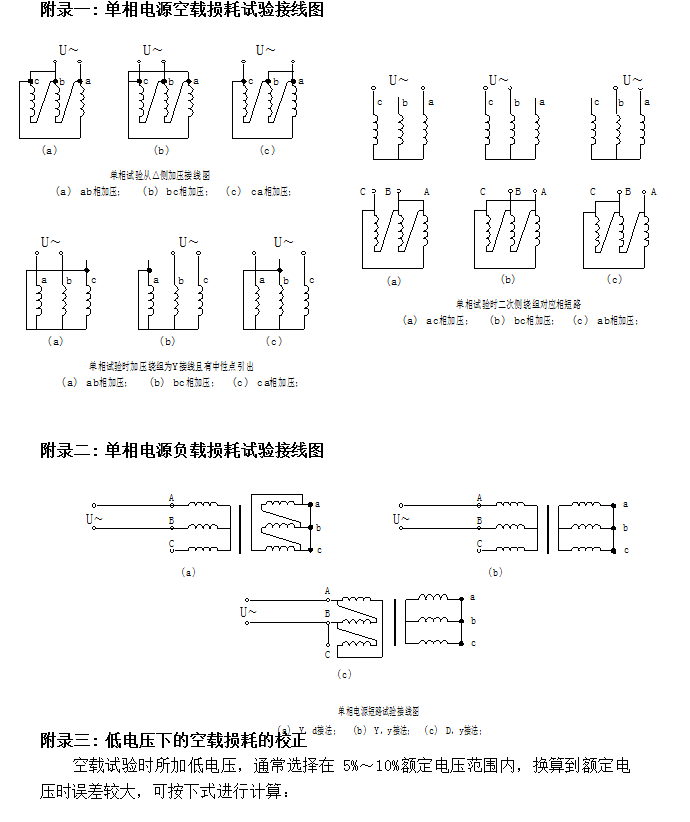

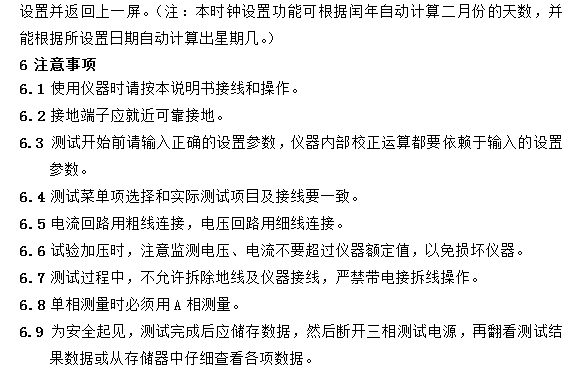

可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。

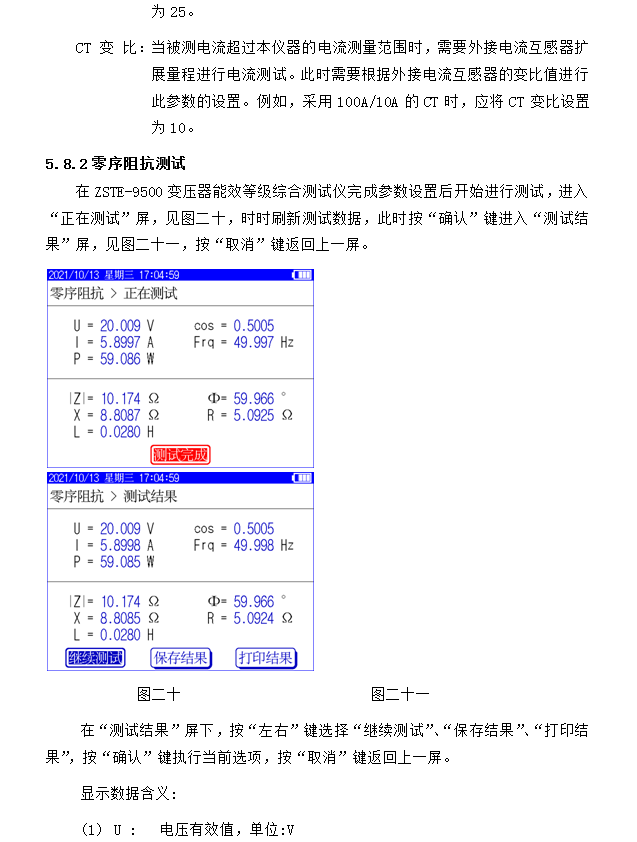

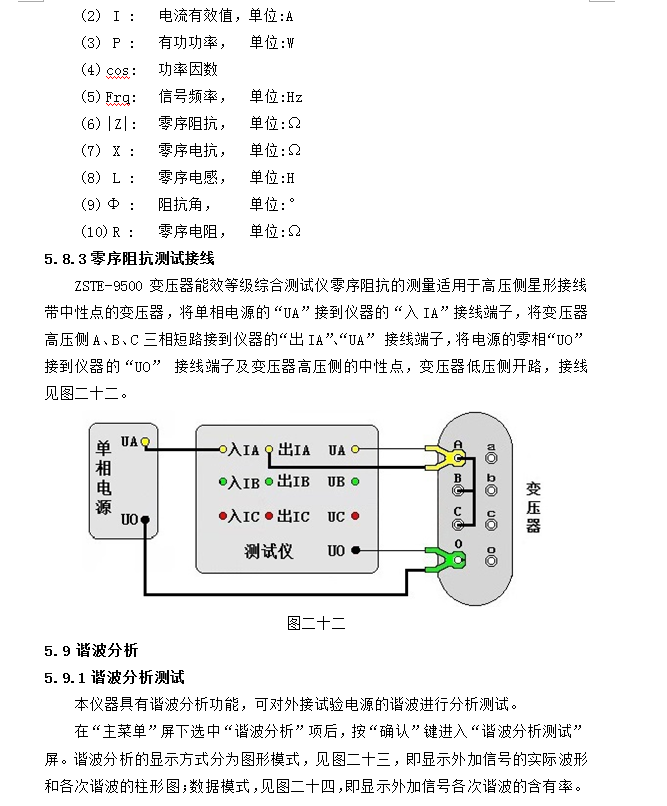

5、零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。

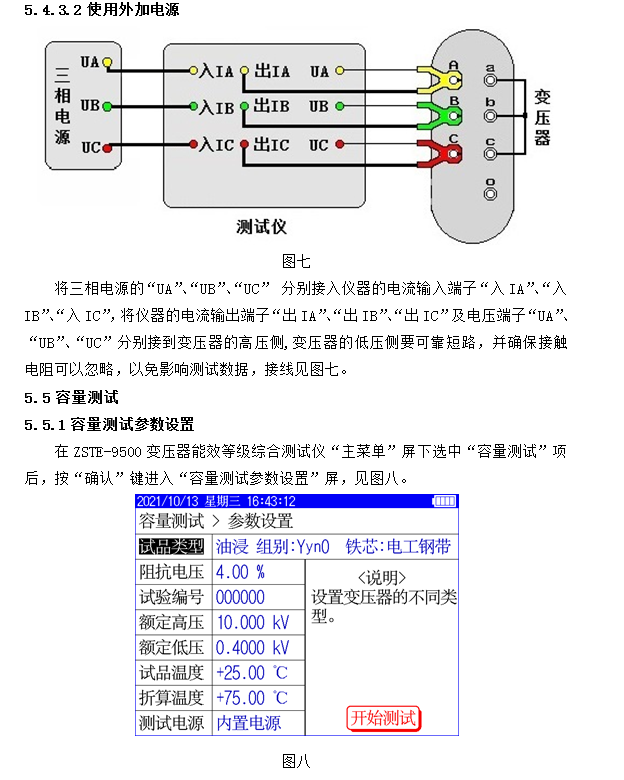

6、容量的測量
ZSTE-9500變壓器能效等級綜合測試儀內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
7、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。

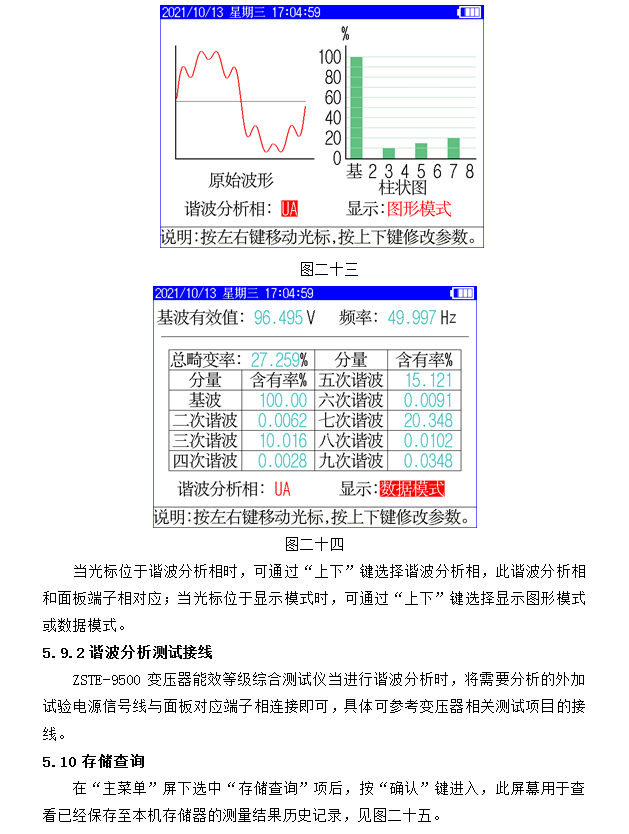

8、儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。

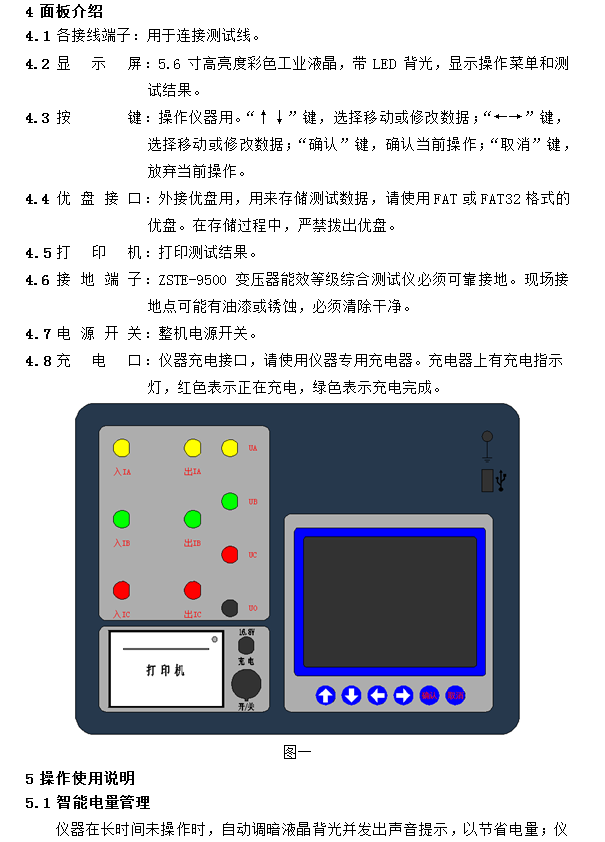

9、儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
10、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
11、智能充電管理，剩余電量顯示，低電量報警，背光自動調節，省電。

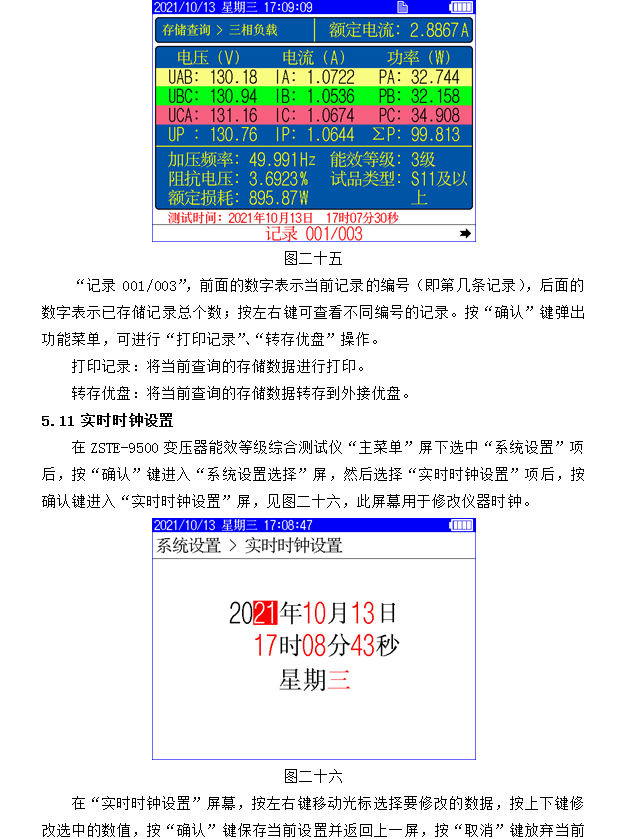

12、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

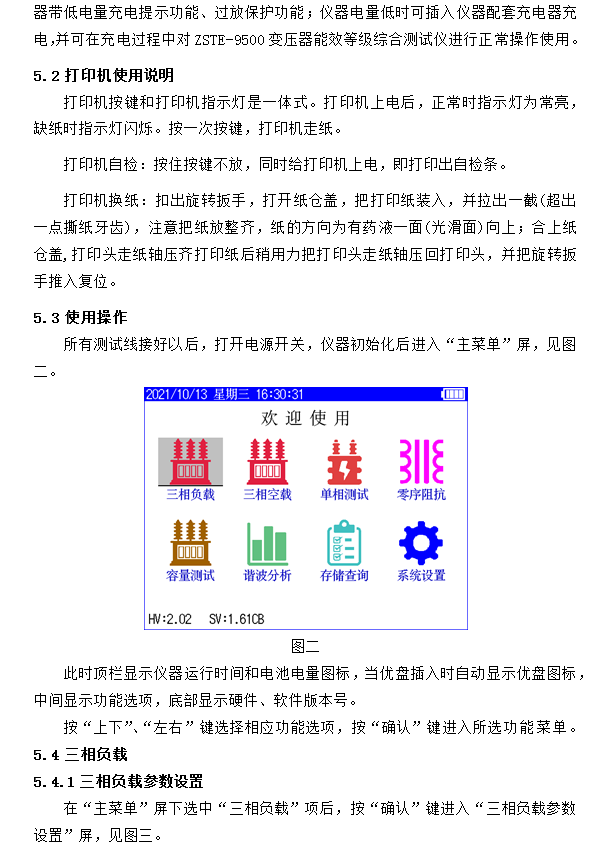

13、熱敏打印機打印功能，快速、無聲。
14、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
15、體積小、重量輕，方便攜帶使用。

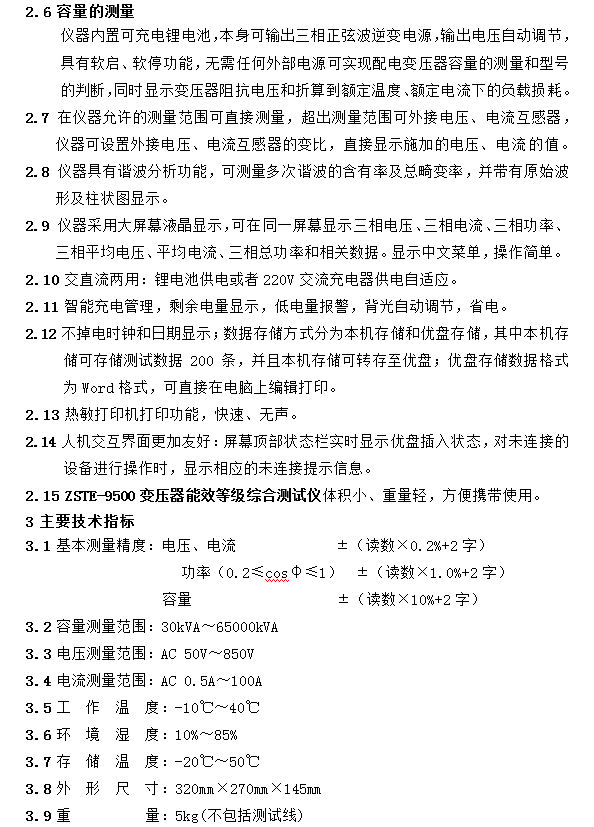

ZSTE-9500變壓器能效等級綜合測試儀參數
1、基本測量精度：電壓、電流±（讀數×0.2%+2字），功率（0.2≤cosφ≤1）±（讀數×1.0%+2字），容量±（讀數×10%+2字）
2、容量測量范圍：30kVA～65000kVA
3、電壓測量范圍：AC 50V～850V
4、電流測量范圍：AC 0.5A～100A
5、工作溫度：-10℃～40℃
6、境濕度：10%～85%
7、存儲溫度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

回路電阻測試儀接線方法和操作流程
1、回路電阻測試儀按圖二所示四端子接法接線。
2、確認無誤后，接通電源開關，電流表、電壓表顯示為000，可在末位允許一位數跳動。
3、按測量開關后,電流表是否在100A,若不在100A請調節微調旋鈕,使電流為100A并保持穩定，此時電阻表顯示值即為所測電阻值，（若顯示1，即表示所測回路電阻值超量程）,數值穩定后，一般5-10秒，請立即記錄并按測量鍵停止測量。
4、如果按正確接線方法使用，而測量電流達不到100A，或者為零，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通。
5、測量結束后，斷開電源開關。回路電阻測試儀
回路測試儀是采用數字電路技術和開關電路技術制作，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，其測試電流采用國家標準GB763推薦的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并用數字顯示，該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

高精度回路電阻測試儀用于高壓開關接觸（回路）電阻的高精度測量，用時適用于其它需要大電流、微電阻測量方法的場合，該設備由中試控股生產制造，且各測量功能與進口產品相當。是國內技術水平最先進的生產廠家。
中試控股生產的高精度回路電阻測試儀質量非常可靠，經得起市場的檢驗，備受同行的認可，該設備主要有以下特點：
1、采用最新電源技術，能長時間連續輸出大電流，可適應連續長時間工作。
2、準確度高：在嚴重干擾環境下，數據能穩定在最后一位數，并且數據重復性好。
3、采用獨特的軟硬件設計，能有效消除測試導線電阻和測試鉗接觸電阻對測試結果的影響，改變測試導線長度對測試結果也無影響。
4、電壓、電流、時間、狀態信息及提示信息等數據大屏液晶顯示，內容豐富，易于操作。
5、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，測量精度不易受環境溫濕度影響。
6、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

下面中試控股重點介紹一下回路電阻測試儀可能出現的故障及排除方法

回路電阻測試儀顧名思義是一種測試回路電阻的設備，其測試電流不得小于100A，回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求，是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器。
