中試控股技術研究院魯工為您講解：變壓器一級能效測量儀

ZSTE-9500變壓器能效等級綜合測試儀 = 能效等級測量 + 負載損耗的測量 + 空載損耗的測量 + 單相的測量 + 零序阻抗的測量 + 容量的測量 + 成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。

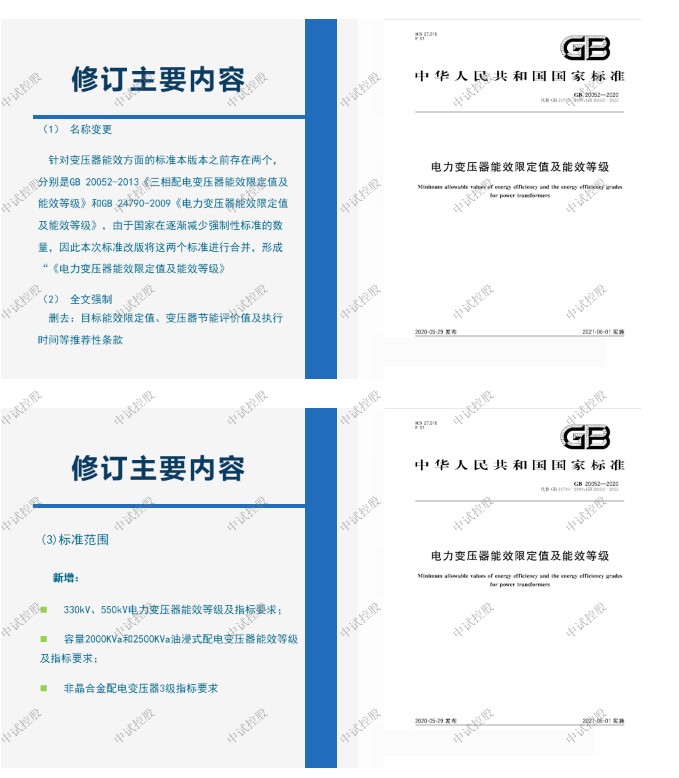

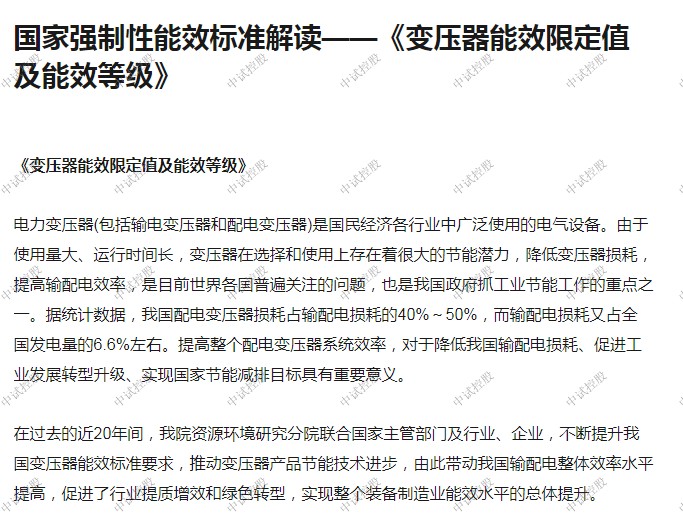

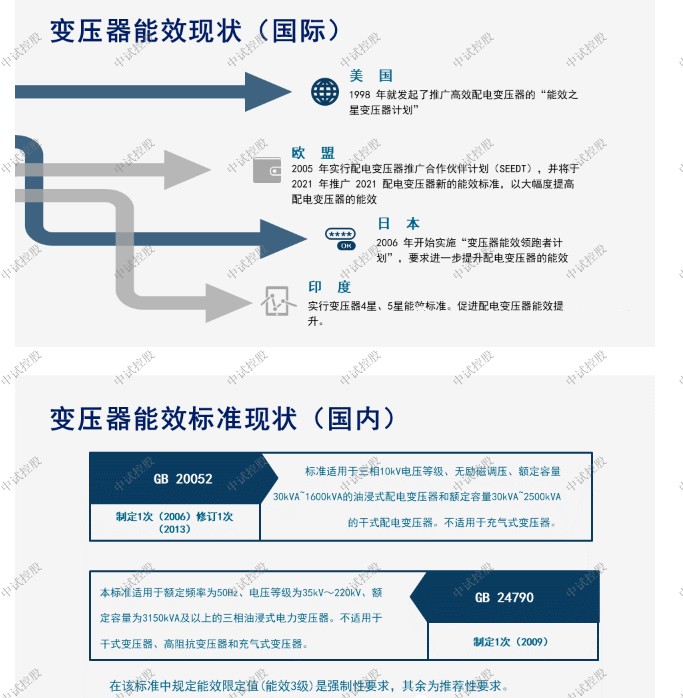

ZSTE-9500變壓器能效等級綜合測試儀參考標準：GB 20052-2013和GB 24790-2009

簡易讀懂：ZSTE-9500變壓器能效等級綜合測試儀可以做什么?

是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。

能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

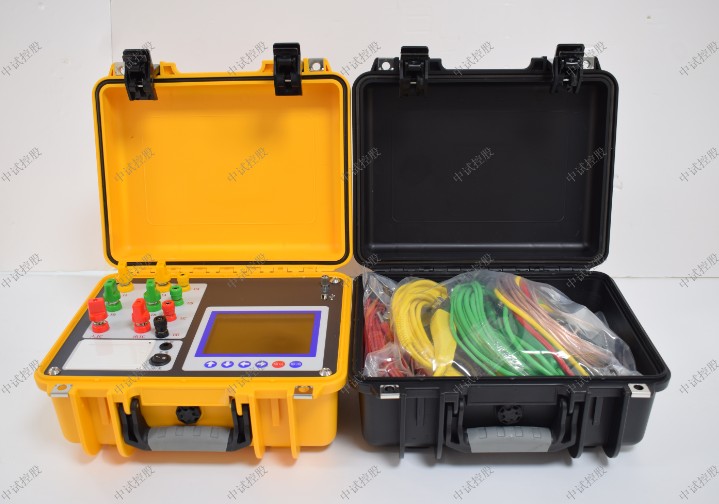

產品簡介
1、ZSTE-9500變壓器能效等級綜合測試儀是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。
2、該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
3、儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。
4、隨著節能配電變壓器的推廣，對于配變能效等級的測量與判斷越來越重要，本儀器具有獨特的能效等級判斷功能，可針對配變的能效等級進行準確的判斷與劃分。
ZSTE-9500變壓器能效等級綜合測試儀特征
1、負載損耗的測量
顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。
2、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3、能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
4、單相的測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
5、零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
6、容量的測量
ZSTE-9500變壓器能效等級綜合測試儀內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
7、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
8、儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。
9、儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
10、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
11、智能充電管理，剩余電量顯示，低電量報警，背光自動調節，省電。
12、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
13、熱敏打印機打印功能，快速、無聲。
14、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
15、體積小、重量輕，方便攜帶使用。
ZSTE-9500變壓器能效等級綜合測試儀參數
1、基本測量精度：電壓、電流±（讀數×0.2%+2字），功率（0.2≤cosφ≤1）±（讀數×1.0%+2字），容量±（讀數×10%+2字）
2、容量測量范圍：30kVA～65000kVA
3、電壓測量范圍：AC 50V～850V
4、電流測量范圍：AC 0.5A～100A
5、工作溫度：-10℃～40℃
6、境濕度：10%～85%
7、存儲溫度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

AC Dyn和Dd聯結此同樣實數與虛數左右相等，則：聯立上述方程組求解：并聯導納值。FCAB是AC、BC并聯導納值。貝I：納值。根據實數與虛數左右兩邊分別相等原則得：單繞組、AC間單繞組、BC間單繞組短路電抗值。
如前分析一樣，在測短路阻抗時，主要關注的是高壓繞組聯結方式。Y聯結、A聯結等方式，在相同電壓比、相同輸出容量條件下，三相Y聯結的“計算容量”比較小、比較經濟，而且這種聯結具有共有的中性點，便于直接接地，在高壓和超高壓中廣泛應用。同時，為了保證電力系統安全運行，防止自耦變壓器繞組產生過電壓，要求Y聯結的中性點必須接地。下面就分析一次側為Y聯結（中性點接地）的三繞組Cab、Cac、Cbc分別為AB、AC、BC相之間的短路電導值DBABvBacvBbc分別為AB、AC、BC相之間的短路電納值。再求出阻抗：三相自耦變壓器的短路阻抗測量（換算）方法和一次側為A聯結的二繞組三相自耦變壓器的短路阻抗測量（換算）方法。其他聯結方式的自耦式電力變壓器請讀者此方法自行進行分析。
和OYNyn聯結如所示，這兩種聯結方式的三繞組三相自耦式變壓器，一次側都為YN聯結，二次側分別為A和yn聯結。若想采用單相電源測得每一相的短路P且抗，需要進行9次試驗。即高壓繞組對中壓繞組的短路阻抗測量，高壓繞組對低壓繞組的短路阻抗測量，中壓繞組對低壓繞組的短路阻抗測量，各進行3次。繞組的額定電流，測試儀器測得的值即為變壓器中壓繞組對低壓繞組的單相短路電阻值和短路電2.2延邊A聯結如所示，在這種聯結的自耦式變壓器中，如果將Am、Bm、Cm短接后，延邊A聯結將會變成Y聯結，可以按照一次為Y聯結的變壓器進行分析測試。具體辦法是將公共繞組Am、Bm、Cm短接，分別從AB、AC、BC加電壓至其額定電流，測量出兩相的串聯短路阻抗，通過聯立方程組，經數舉運算求出各相短路電阻值和短路電抗值，具體推導過程可參見1.2節。
高壓繞組對中壓繞組的短路阻抗測試。測試時將中壓繞組Am、Bm、Cm、0短接（讀者將發現，這種聯結變成YNd和YNyn聯結），分別從AO、B0、CO加電壓至其額定電流，測試儀器測得的值即為變壓器高壓繞組對中壓繞組的單相短路電阻值和短路電抗值。即ZAOh-m高壓繞組對低壓繞組的短路阻抗測試。把三繞組三相自耦變壓器當作雙繞組變壓器（把公共繞組和串聯繞組作為一個繞組考慮），測試時將低壓繞組a、b、c短接，分別從AO、BO、CO加電壓至其額定電流，測試儀器測得的值即為變壓器高壓繞組對低壓繞組的單相短路電阻值和短路電抗值。
中壓繞組對低壓繞組的短路阻抗測試。同高壓繞組對低壓繞組的短路阻抗測試一樣，把三繞組三相自耦變壓器當作雙繞組變壓器，將低壓繞組a、b、c短接，分別從AmO、BmO、CmO加電壓至中壓陳化鋼。電力設備預防性試驗方法及診斷技術。
