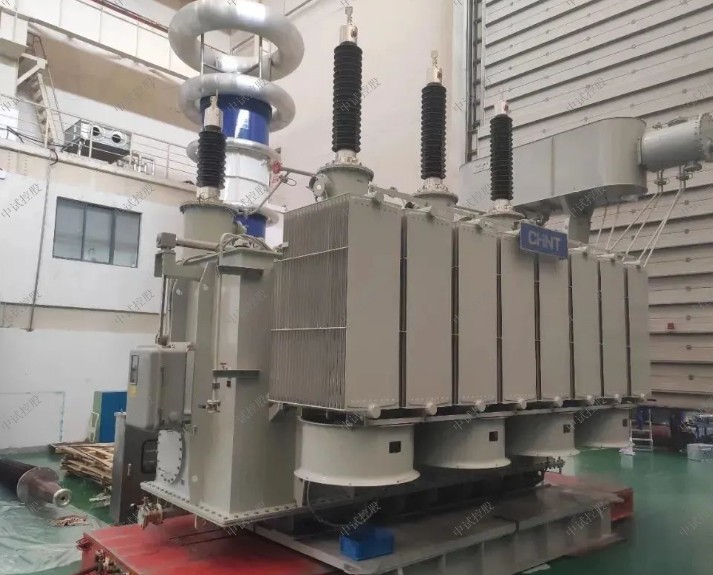

10kV變壓器能效判定測試儀

時間：2023-11-11

中試控股技術研究院魯工為您講解：10kV變壓器能效判定測試儀

能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。

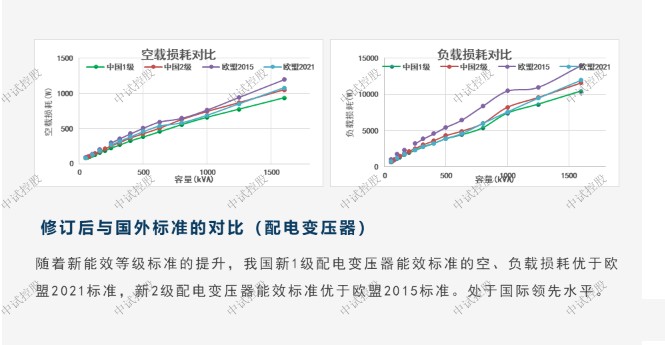

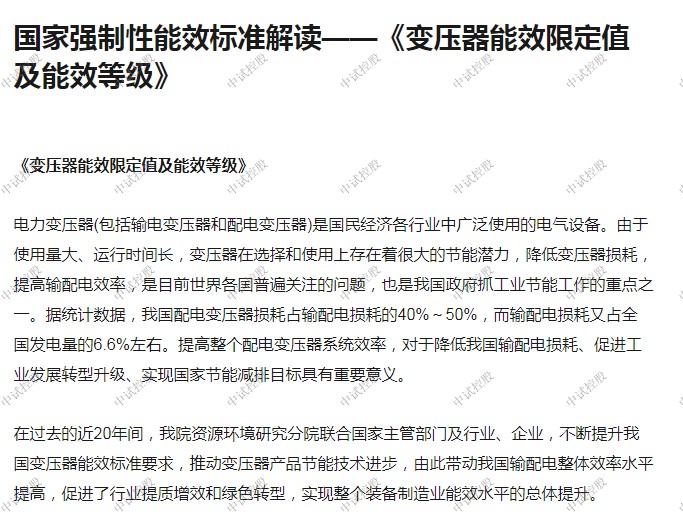

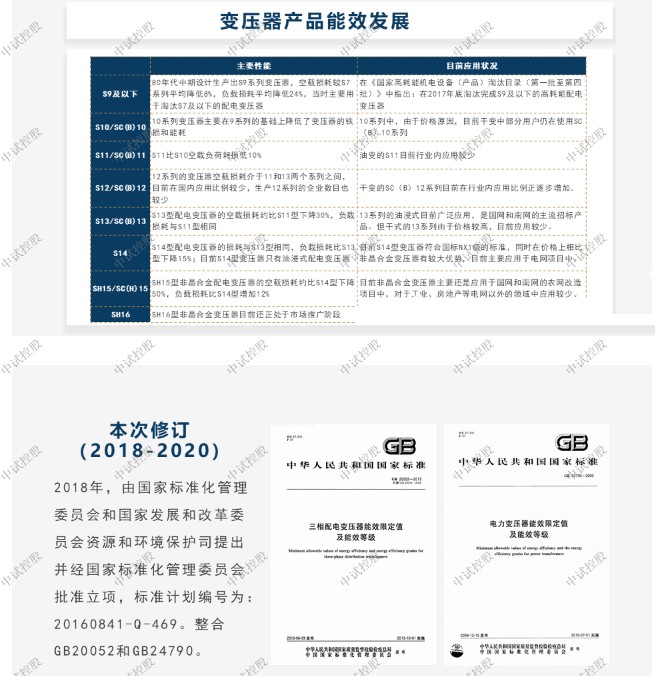

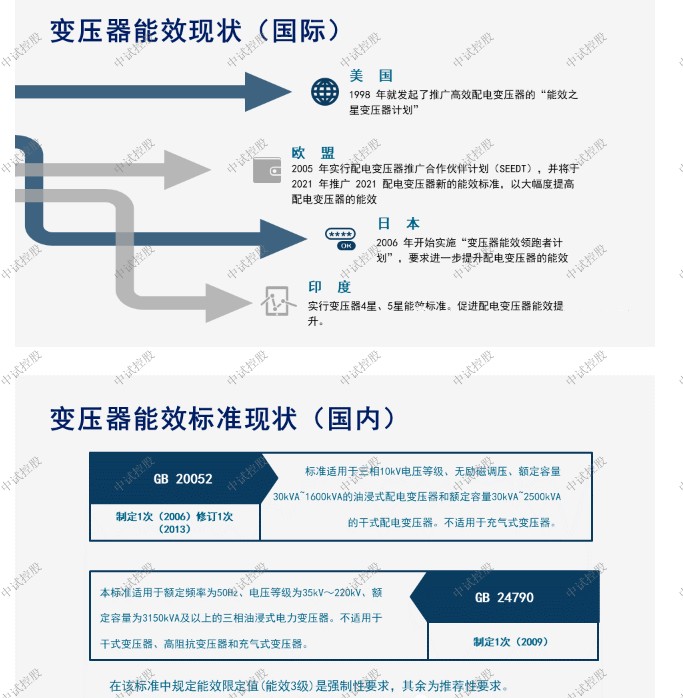

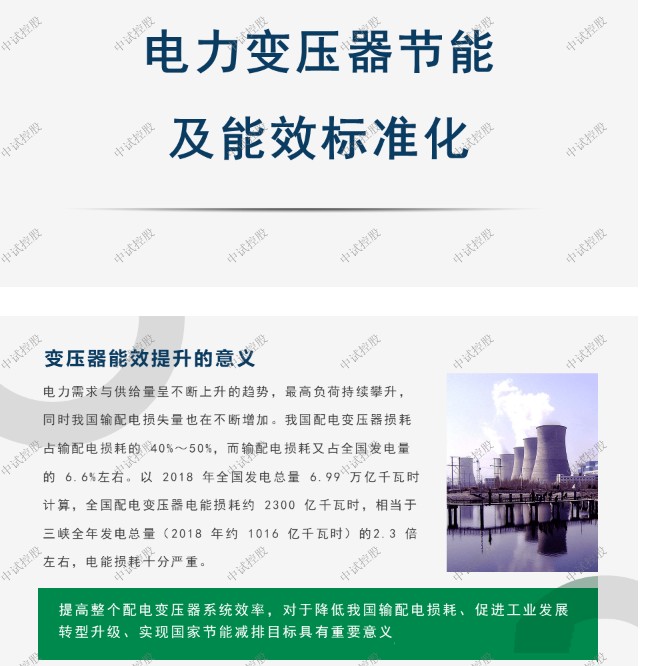

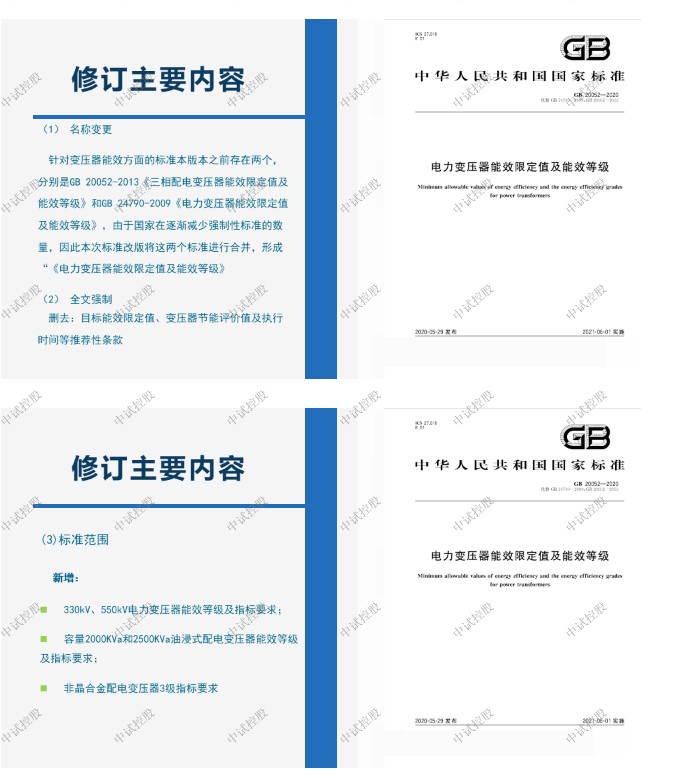

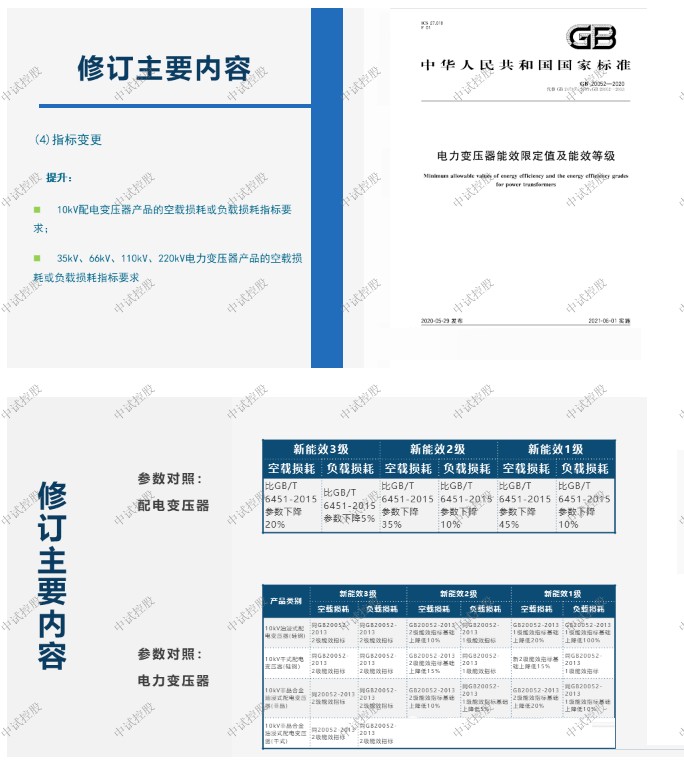

ZSTE-9500變壓器能效等級綜合測試儀參考標準：GB 20052-2013和GB 24790-2009

簡易讀懂：ZSTE-9500變壓器能效等級綜合測試儀可以做什么?

是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。

ZSTE-9500變壓器能效等級綜合測試儀 = 能效等級測量 + 負載損耗的測量 + 空載損耗的測量 + 單相的測量 + 零序阻抗的測量 + 容量的測量 + 成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

產品簡介

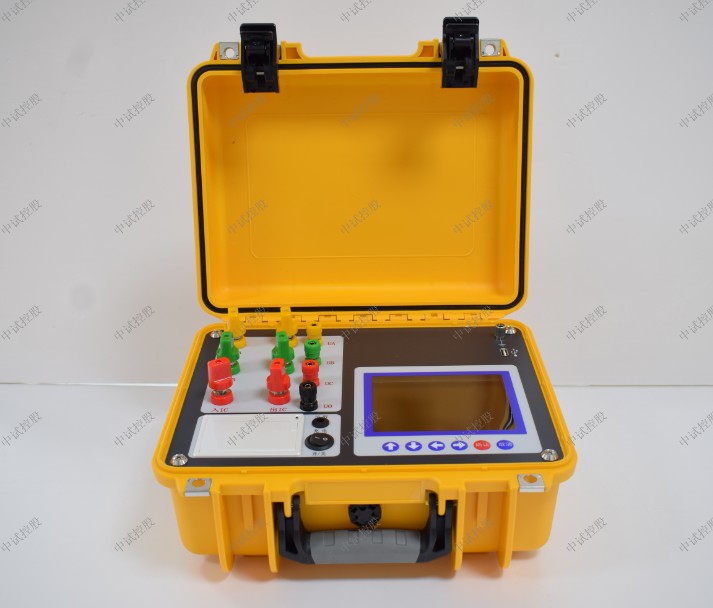

1、ZSTE-9500變壓器能效等級綜合測試儀是專用于配電變壓器能效等級的測試，并具有配電電力變壓器容量測量、變壓器空載及短路損耗測量，并具有諧波分析功能，方便對現場電網質量的分析。
2、該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
3、儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。
4、隨著節能配電變壓器的推廣，對于配變能效等級的測量與判斷越來越重要，本儀器具有獨特的能效等級判斷功能，可針對配變的能效等級進行準確的判斷與劃分。
ZSTE-9500變壓器能效等級綜合測試儀特征
1、負載損耗的測量
顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。
2、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3、能效等級測量
儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
4、單相的測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
5、零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
6、容量的測量
ZSTE-9500變壓器能效等級綜合測試儀內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
7、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
8、儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。
9、儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
10、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
11、智能充電管理，剩余電量顯示，低電量報警，背光自動調節，省電。
12、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
13、熱敏打印機打印功能，快速、無聲。
14、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
15、體積小、重量輕，方便攜帶使用。
ZSTE-9500變壓器能效等級綜合測試儀參數
1、基本測量精度：電壓、電流±（讀數×0.2%+2字），功率（0.2≤cosφ≤1）±（讀數×1.0%+2字），容量±（讀數×10%+2字）
2、容量測量范圍：30kVA～65000kVA
3、電壓測量范圍：AC 50V～850V
4、電流測量范圍：AC 0.5A～100A
5、工作溫度：-10℃～40℃
6、境濕度：10%～85%
7、存儲溫度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

變壓器雙（三）繞組變形分析儀頻率響應圖譜的特征

1、差異是的

從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異。這一方面說明

頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。國產和進口變壓器，由于結構設計上有一定的差異，頻譜有較明顯的差別。

2、具有相對的一致性

從宏觀的角度看，對于工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。

3、低壓繞組的一致性較好

低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，中試控股無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。

高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。

4、chang用變壓器的一致性較差

chang用變壓器(包括chang變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且chang用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。

5、三相變壓器的一致性較好

三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，中試控股可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計提供依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。

綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。

ZSBX-9000變壓器繞組變形測試儀注意：第一次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要3分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。

1.1:菜單欄

進入軟件，左上方即為菜單欄，分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。

1．系統

1．1 開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。

1．2 波形分析報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。

1．3 連接USB，如果運行此軟件的時候未連接USB線，中試控股可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。

1．4 自校，對本儀器進行自我校準，一般儀器前已經校準完畢，所以不建議使用本項目。（此項目有密碼保護，不必擔心會誤操作。）

1．5 退出系統，使用完畢可以選擇此項目離開。

2．查看

2．1 X軸平均坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用均勻分布情況。

2．2 X軸對數坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用對數分布情況。

2．3 ZSBX-9000變壓器繞組變形測試儀恢復到原始X軸坐標，此項目只在分析歷史曲線時候有效，歷史曲線分析的時候可以對曲線進行局部放大查看，使用此項目后，曲線會恢復到原始坐標系的狀態。變壓器繞組變形.位移.線圈壓縮拉伸.匝間短路分析儀
