中試控股技術研究院魯工為您講解：斷路器觸頭壓力測試儀

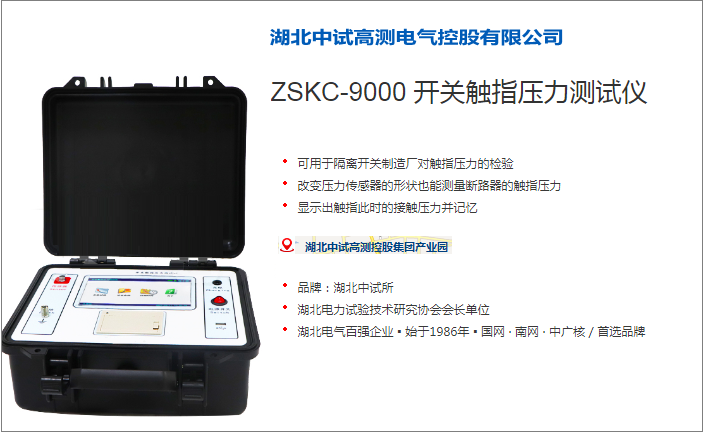

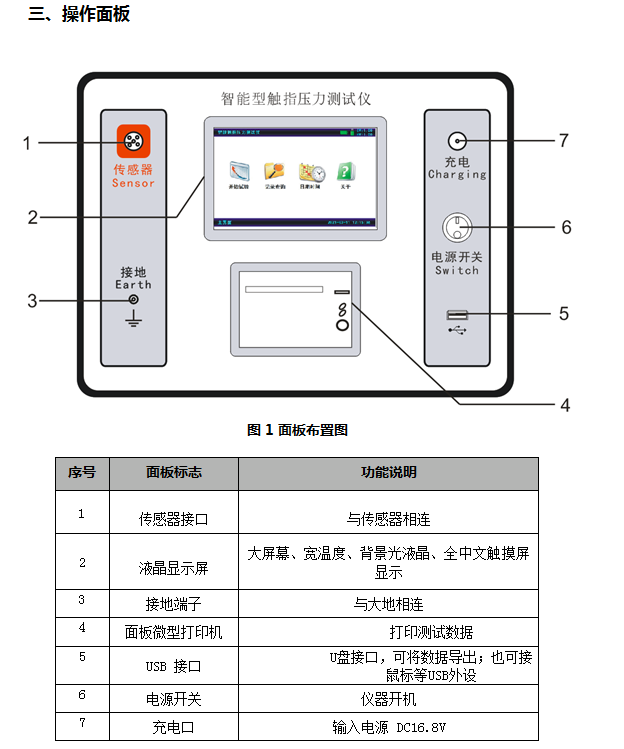

ZSKC-9000開關觸指壓力測試儀

參考標準：GB1984-2003、DL/T846.3-2004

簡易讀懂：開關觸指壓力測試儀可以做什么?

開關觸指壓力夾緊力測試儀專門用于各類型高壓開關（如：折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等）的觸指壓力與夾緊力測量工作。

高壓隔離開關觸指壓力測試儀用于測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能。
根據相關標準要求研發生產的ZSKC-9000開關觸頭夾緊力測試儀，只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開，就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器（開關）觸指壓力測量。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

測量對象
1、高壓隔離開關觸指壓力測試儀適用于高低壓隔離開關、梅花觸頭、SF6負荷開關、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等觸頭接觸壓力（夾緊力）的測量與檢驗。
2、梅花觸頭壓力測量：可測量常規梅花觸頭型號與規格如：630A（12片）、630A（24片）、1250A（30片）、2500A（15片）、1600A（36片）、1600A（18片）、2000A（48片）、2000A（24片）、2500A（64片）、3150A（32片）、4000A（41片）、5000A（48片）的各型號梅花觸頭壓力值。我公司可定制夾具滿足其它規格的梅花觸頭壓力測量。
為什么要測量開關觸頭（觸指）的壓力與夾緊力？
開關觸頭的接觸壓力參數是主回路導電性能好壞的重要指標，是主回路隔離觸頭在運行時能否耐受沖擊電流，滿負荷運行時溫升是否合格的重要影響因素。 開關觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠，定期對開關觸頭接觸壓力進行檢測非常重要。
應用
1、高壓隔離開關觸指壓力測試儀廣泛應用在開關觸頭制造廠、高低壓開關柜生產廠家以及各種高低壓開關和開關柜的運行現場。高壓隔離開關觸指壓力測試儀針對各種高壓開關動靜觸頭夾緊力測量（如：梅花觸頭式高壓開關、折臂式隔離開關觸頭、剪刀式隔離開關觸頭、轉入式"U"形觸頭隔離開關、戶內系列拍合式隔離開關觸頭）等。
2、高壓隔離開關觸指壓力測試儀滿足供電公司、化工廠、檢修車間進行斷路器開關的安裝、檢修。非常適用于技術人員現場對高壓開關觸頭壓力的控制和檢驗。

高壓開關（斷路器）觸頭壓力標準及梅花觸頭壓力標準
注：常規負荷開關的壓力值一般在200N左右，各開關廠或有不同，以下數據僅供參考。
【梅花觸頭式開關】：梅花觸頭壓力標準可咨詢我司客服。

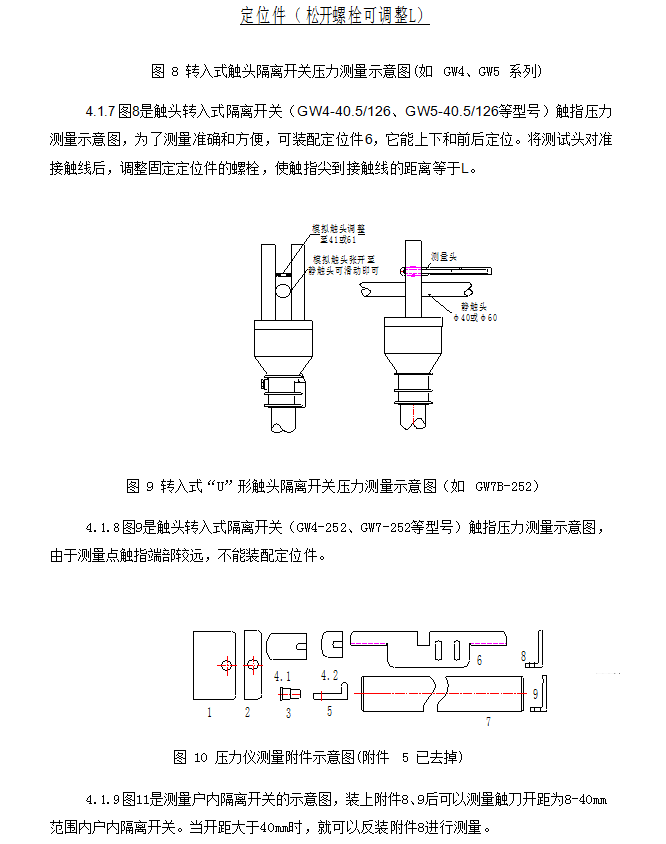

【轉入式開關觸頭】：一對觸指參考壓力（≥130N）,如：GW4、GW5、GW7等
【鉗夾式開關觸頭】：一對觸指參考壓力（≥300N）,如：GW6、GW16/17、GW22/23等

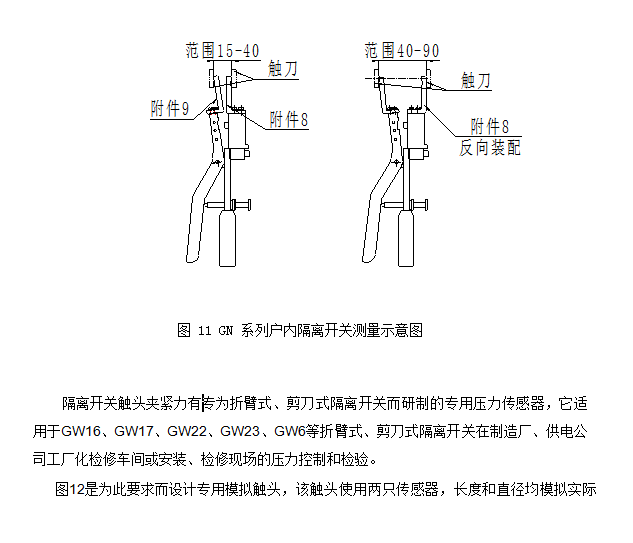

【拍合式開關觸頭】：一對觸指參考壓力（≥200N）,如：GN2等戶內系列

產品概述
隔離開關是電力系統中使用量最大應用范圍最廣泛的高壓開關設備。 由于戶外隔離開關是唯一完全暴露在大氣環境中工作、受環境氣候條件影響最直接和最嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環最終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

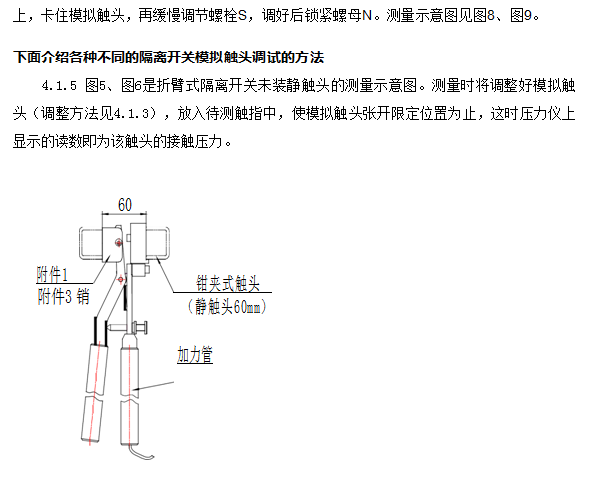

針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型高壓隔離開關觸指壓力測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
智能型高壓隔離開關觸指壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

技術參數
1、測量范圍：≤500N 誤差：≤1％讀數±1N

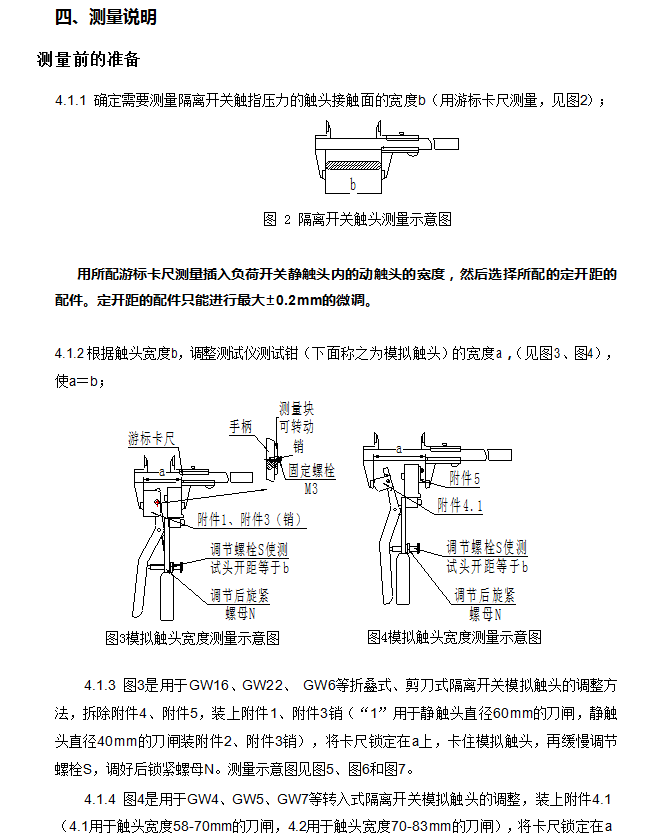

2、測量直徑（觸指開距）：6±0.2mm可微調
8±0.2mm可微調
10±0.2mm可微調
其他類型，如梅花觸頭等（可定制）
3、傳感器信號線長度：3m
4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
5、絕緣電阻：＞2MΩ。
6、內置鋰電池：電源工作時間：≥ 6小時（可定制）。
7、充電方式：專用充電器接面板鋰電池充電接口充電。
8、工作環境：-10～40℃，≤80%RH 大氣壓力 86～106kpa
9、電源電壓：機內鋰電池：16.8V

如果不同期或彈跳大，都會嚴重影響真空斷路器開斷過電流的能力，影響斷路器的壽命，嚴重時能引起斷路器BZ。由于此故障為隱性故障，所以危險程度更大。

處理方法

在保證行程、超行程前提下，通過調整三相絕緣拉桿的長度使同期、彈跳測試數據在合格范圍內;

如果通過調整無法實現，則必須更換數據不合格相的真空泡，并重新調整到數據合格。

預防措施

由于分體式真空斷路器存在諸多故障隱患，在更換斷路器時應使用一體式真空斷路器;定期檢修工作時必須使用斷路器特性測試儀進行有關特性測試，及時發現問題解決問題。

此外，環境對設備的危害也不容忽視，為設備提供良好的工作環境，保證真空斷路器安全可靠運行。

  ◆ 現場合、分閘控制接線不正確

  ◆ 處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。

  ◆ 現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）
