中試控股技術研究院魯工為您講解：高壓開關觸指接觸位置張開一下壓力測試儀

ZSKC-9000開關觸頭壓力值測試儀

參考標準：GB1984-2003、DL/T846.3-2004

簡易讀懂：開關觸頭壓力值測試儀可以做什么?

開關觸頭壓力值測試儀專門用于各類型高壓開關（如：折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等）的觸指壓力與夾緊力測量工作。高壓隔離開關觸指壓力測試儀用于測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能。
根據相關標準要求研發生產的ZSKC-9000開關觸頭壓力值測試儀，只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開，就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器（開關）觸指壓力測量。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

測量對象
1、高壓隔離開關觸指壓力測試儀適用于高低壓隔離開關、梅花觸頭、SF6負荷開關、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等觸頭接觸壓力（夾緊力）的測量與檢驗。
2、梅花觸頭壓力測量：可測量常規梅花觸頭型號與規格如：630A（12片）、630A（24片）、1250A（30片）、2500A（15片）、1600A（36片）、1600A（18片）、2000A（48片）、2000A（24片）、2500A（64片）、3150A（32片）、4000A（41片）、5000A（48片）的各型號梅花觸頭壓力值。我公司可定制夾具滿足其它規格的梅花觸頭壓力測量。
為什么要測量開關觸頭（觸指）的壓力與夾緊力？
開關觸頭的接觸壓力參數是主回路導電性能好壞的重要指標，是主回路隔離觸頭在運行時能否耐受沖擊電流，滿負荷運行時溫升是否合格的重要影響因素。 開關觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠，定期對開關觸頭接觸壓力進行檢測非常重要。
應用
1、高壓隔離開關觸指壓力測試儀廣泛應用在開關觸頭制造廠、高低壓開關柜生產廠家以及各種高低壓開關和開關柜的運行現場。高壓隔離開關觸指壓力測試儀針對各種高壓開關動靜觸頭夾緊力測量（如：梅花觸頭式高壓開關、折臂式隔離開關觸頭、剪刀式隔離開關觸頭、轉入式"U"形觸頭隔離開關、戶內系列拍合式隔離開關觸頭）等。
2、高壓隔離開關觸指壓力測試儀滿足供電公司、化工廠、檢修車間進行斷路器開關的安裝、檢修。非常適用于技術人員現場對高壓開關觸頭壓力的控制和檢驗。

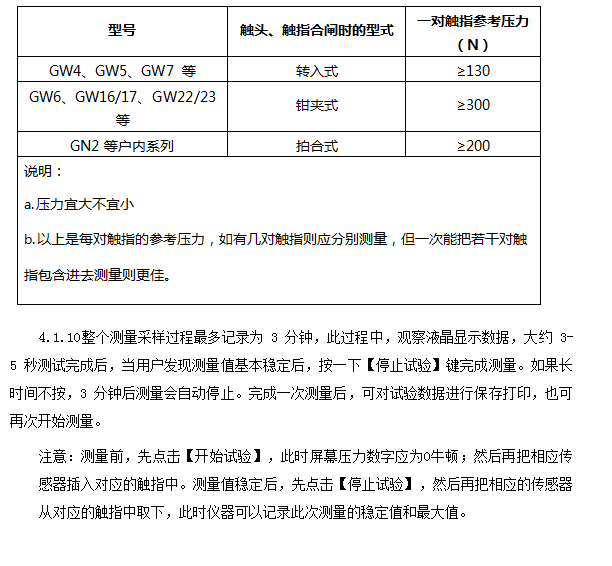

高壓開關（斷路器）觸頭壓力標準及梅花觸頭壓力標準
注：常規負荷開關的壓力值一般在200N左右，各開關廠或有不同，以下數據僅供參考。
【梅花觸頭式開關】：梅花觸頭壓力標準可咨詢我司客服。
【轉入式開關觸頭】：一對觸指參考壓力（≥130N）,如：GW4、GW5、GW7等
【鉗夾式開關觸頭】：一對觸指參考壓力（≥300N）,如：GW6、GW16/17、GW22/23等
【拍合式開關觸頭】：一對觸指參考壓力（≥200N）,如：GN2等戶內系列

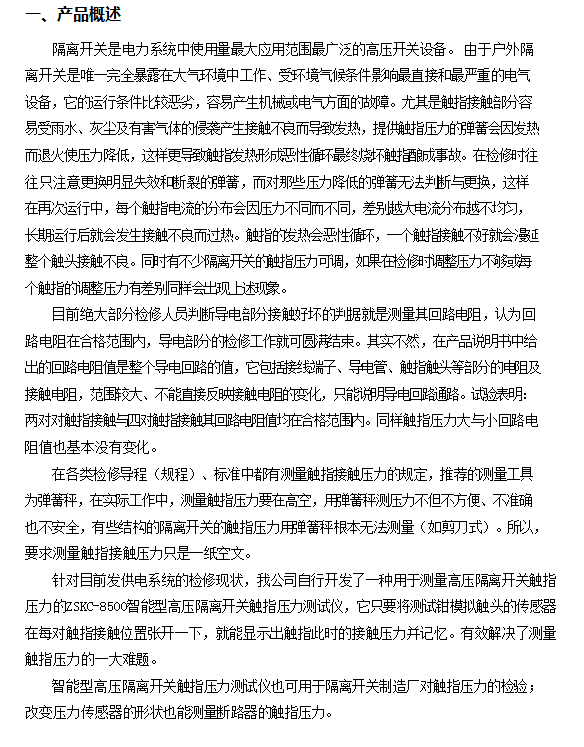

產品概述
隔離開關是電力系統中使用量最大應用范圍最廣泛的高壓開關設備。 由于戶外隔離開關是唯一完全暴露在大氣環境中工作、受環境氣候條件影響最直接和最嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環最終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。
針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型高壓隔離開關觸指壓力測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
智能型高壓隔離開關觸指壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

技術參數
1、測量范圍：≤500N 誤差：≤1％讀數±1N
2、測量直徑（觸指開距）：6±0.2mm可微調
8±0.2mm可微調
10±0.2mm可微調
其他類型，如梅花觸頭等（可定制）
3、傳感器信號線長度：3m
4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
5、絕緣電阻：＞2MΩ。
6、內置鋰電池：電源工作時間：≥ 6小時（可定制）。
7、充電方式：專用充電器接面板鋰電池充電接口充電。
8、工作環境：-10～40℃，≤80%RH 大氣壓力 86～106kpa
9、電源電壓：機內鋰電池：16.8V

中試控股電力高壓隔離開關是將需要檢修的電氣設備與帶電部分相互隔離，保證檢修工作的安全。在電路中隔離開關常與斷路器串聯使用，當電氣設備需要停電檢修時，先由具有專門滅弧裝置的斷路器開斷電流，然后在無電流的情況下斷開隔離開關，從而使需要檢修的電氣設備與其他帶電部分之間有明顯可見的斷口。

此外，隔離開關也用來進行電路的切換操作以及開斷通過微小電流的電路。這時電弧較弱，隨著隔離開關chutou開距的加大，電弧被拉長后自然冷卻熄滅。

（三）高壓隔離開關運行操作的若干問題

    1.隔離開關與斷路器配合使用時 ，兩者之間必須有機械的或電氣的聯鎖，保證隔離開關必須在斷路器切斷電流之后才能分閘；并且只有在隔離開關合閘之后，斷路器才能合閘。

    2.操作隔離開關時應注意與斷路器的操作順序

送電時：先合母線（電源）側的隔離開關QS11），再合線路（負荷）側的隔離開關（QS13），zui后合上斷路器（QF1）；

斷電時：操作順序相反，先分斷路器，再分線路（負荷）側的隔離開關，zui后分母線（電源）側的隔離開關。
