中試控股技術研究院魯工為您講解：觸頭壓力測量裝置

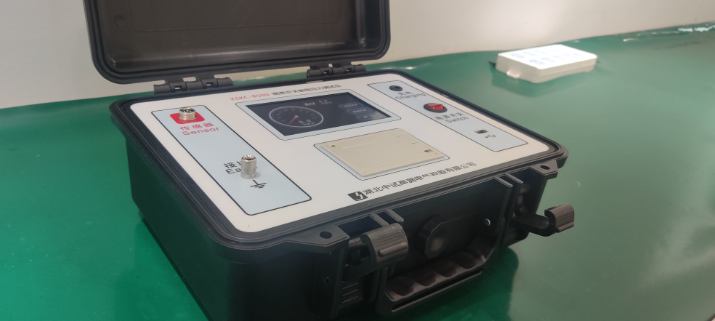

ZSKC-9000斷路器夾緊力測試儀

參考標準：GB1984-2003、DL/T846.3-2004

簡易讀懂：斷路器夾緊力測試儀可以做什么?

斷路器夾緊力測試儀專門用于各類型高壓開關（如：折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等）的觸指壓力與夾緊力測量工作。高壓隔離開關觸指壓力測試儀用于測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能。
根據相關標準要求研發生產的ZSKC-9000斷路器夾緊力測試儀，只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開，就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器（開關）觸指壓力測量。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

測量對象
1、高壓隔離開關觸指壓力測試儀適用于高低壓隔離開關、梅花觸頭、SF6負荷開關、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等觸頭接觸壓力（夾緊力）的測量與檢驗。
2、梅花觸頭壓力測量：可測量常規梅花觸頭型號與規格如：630A（12片）、630A（24片）、1250A（30片）、2500A（15片）、1600A（36片）、1600A（18片）、2000A（48片）、2000A（24片）、2500A（64片）、3150A（32片）、4000A（41片）、5000A（48片）的各型號梅花觸頭壓力值。我公司可定制夾具滿足其它規格的梅花觸頭壓力測量。
為什么要測量開關觸頭（觸指）的壓力與夾緊力？
開關觸頭的接觸壓力參數是主回路導電性能好壞的重要指標，是主回路隔離觸頭在運行時能否耐受沖擊電流，滿負荷運行時溫升是否合格的重要影響因素。 開關觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠，定期對開關觸頭接觸壓力進行檢測非常重要。
應用
1、高壓隔離開關觸指壓力測試儀廣泛應用在開關觸頭制造廠、高低壓開關柜生產廠家以及各種高低壓開關和開關柜的運行現場。高壓隔離開關觸指壓力測試儀針對各種高壓開關動靜觸頭夾緊力測量（如：梅花觸頭式高壓開關、折臂式隔離開關觸頭、剪刀式隔離開關觸頭、轉入式"U"形觸頭隔離開關、戶內系列拍合式隔離開關觸頭）等。
2、高壓隔離開關觸指壓力測試儀滿足供電公司、化工廠、檢修車間進行斷路器開關的安裝、檢修。非常適用于技術人員現場對高壓開關觸頭壓力的控制和檢驗。

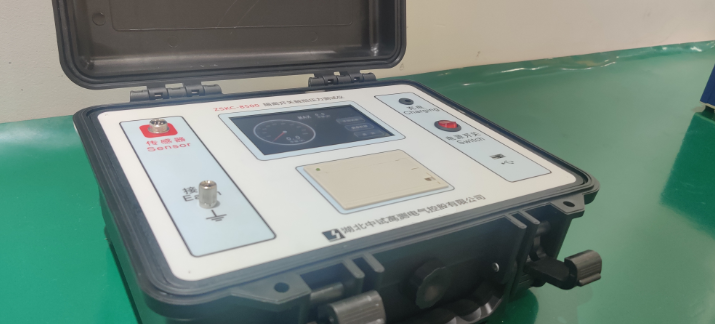

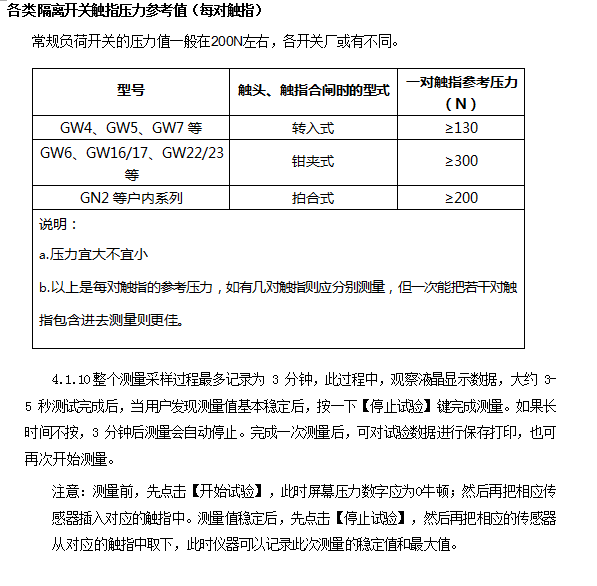

高壓開關（斷路器）觸頭壓力標準及梅花觸頭壓力標準
注：常規負荷開關的壓力值一般在200N左右，各開關廠或有不同，以下數據僅供參考。
【梅花觸頭式開關】：梅花觸頭壓力標準可咨詢我司客服。

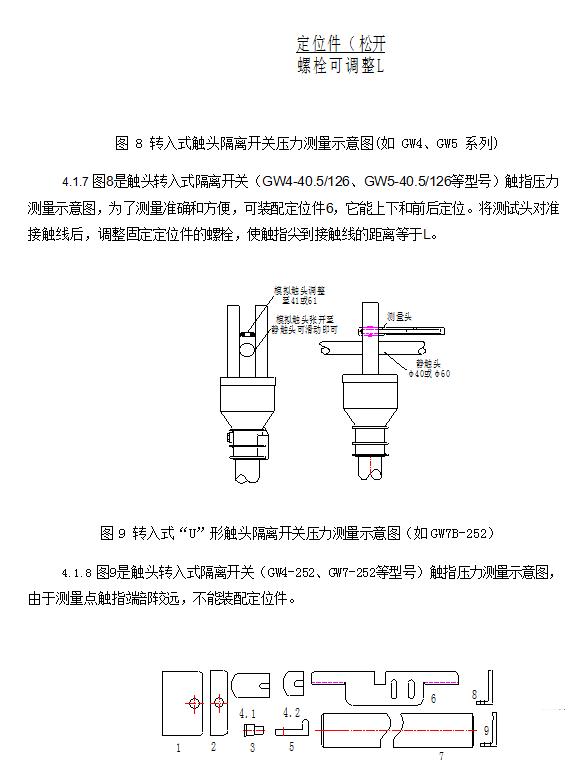

【轉入式開關觸頭】：一對觸指參考壓力（≥130N）,如：GW4、GW5、GW7等

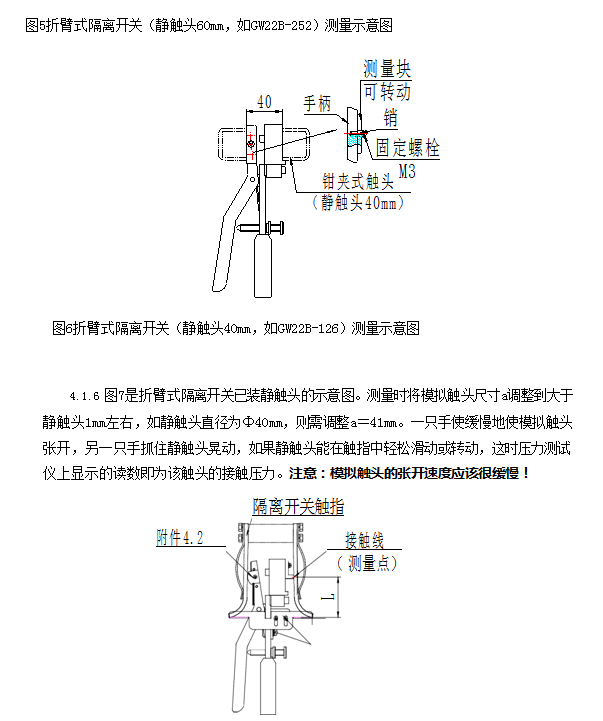

【鉗夾式開關觸頭】：一對觸指參考壓力（≥300N）,如：GW6、GW16/17、GW22/23等
【拍合式開關觸頭】：一對觸指參考壓力（≥200N）,如：GN2等戶內系列

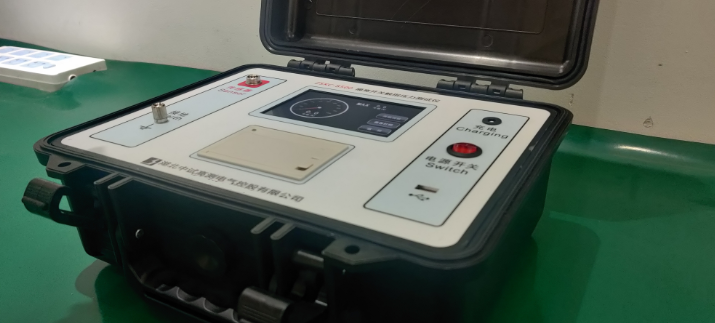

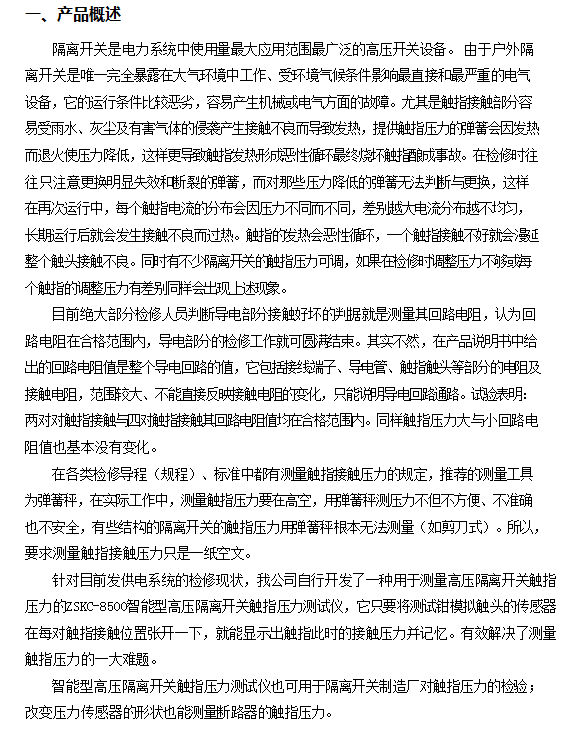

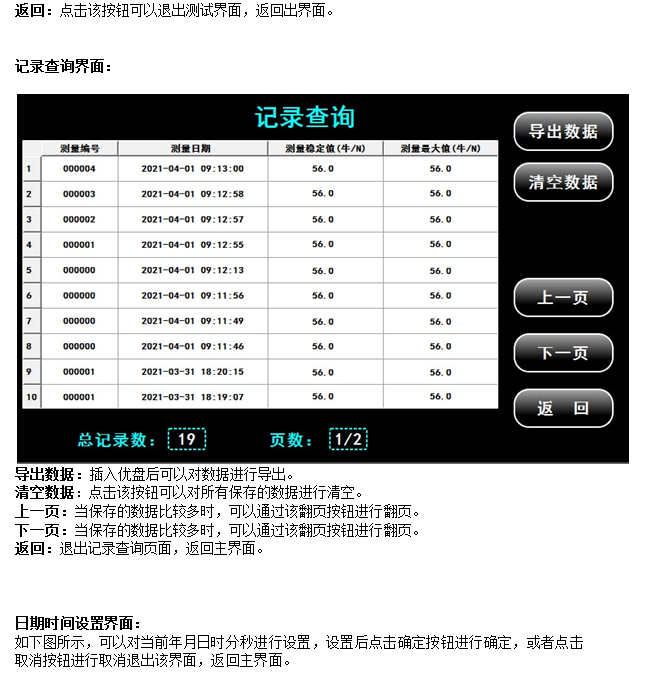

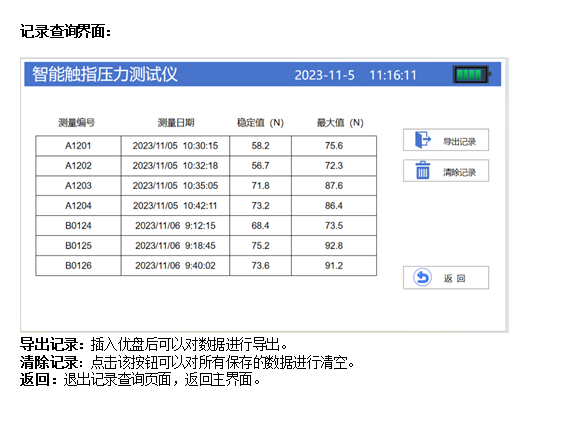

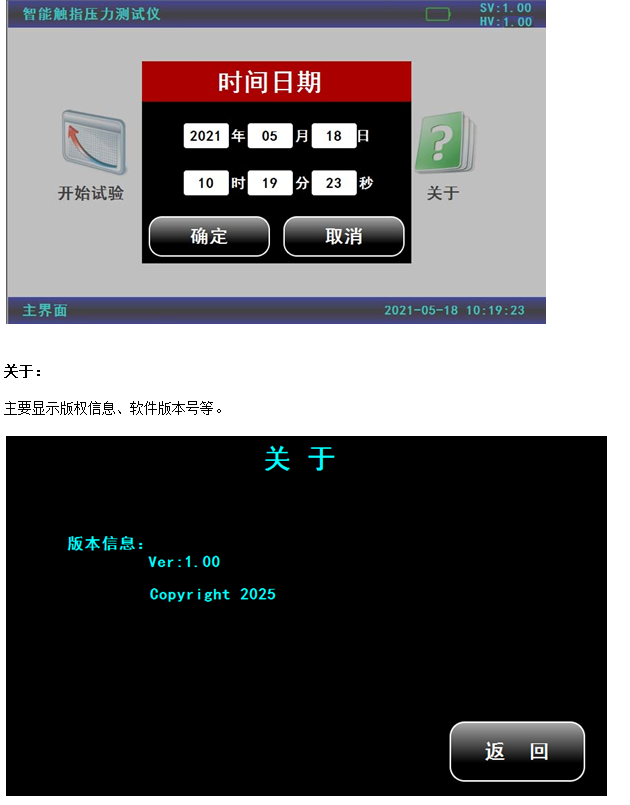

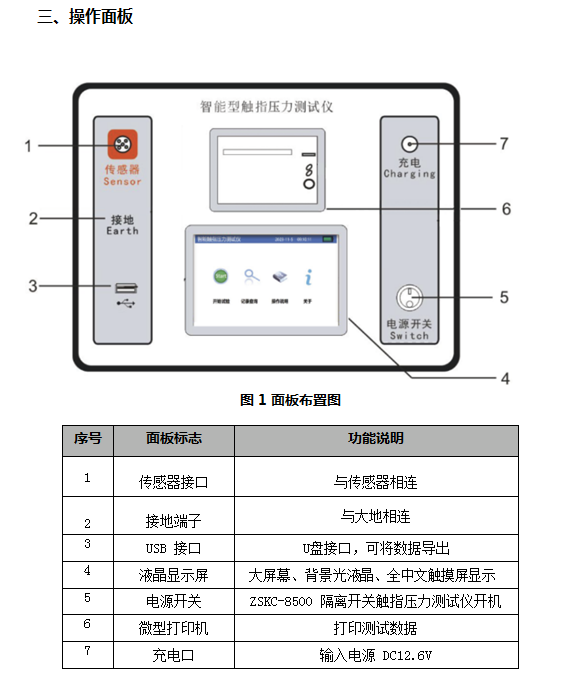

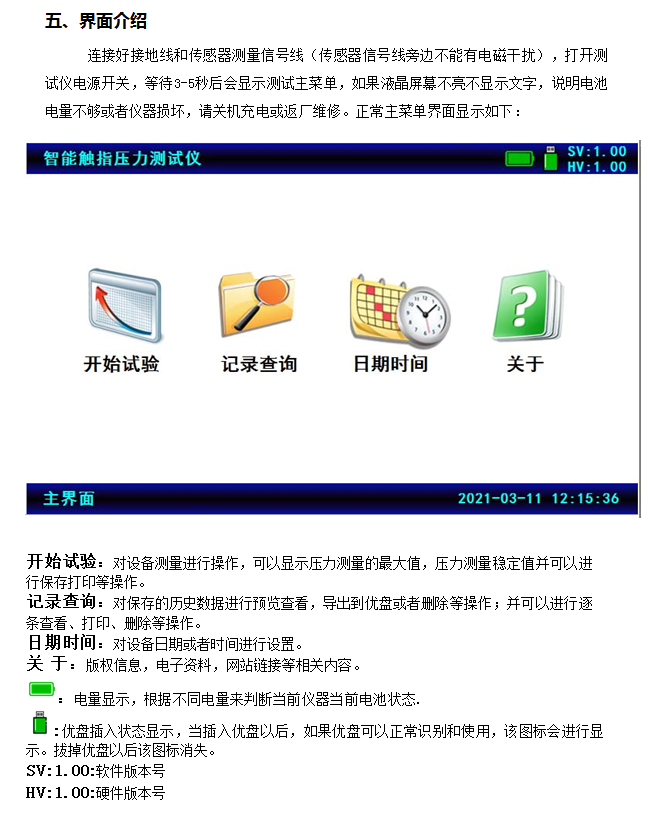

產品概述
隔離開關是電力系統中使用量最大應用范圍最廣泛的高壓開關設備。 由于戶外隔離開關是唯一完全暴露在大氣環境中工作、受環境氣候條件影響最直接和最嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環最終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

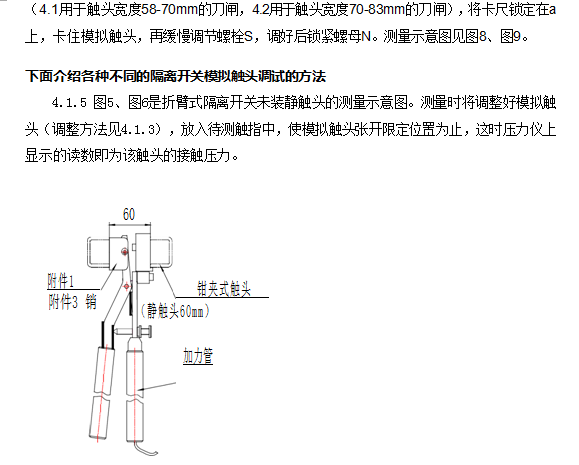

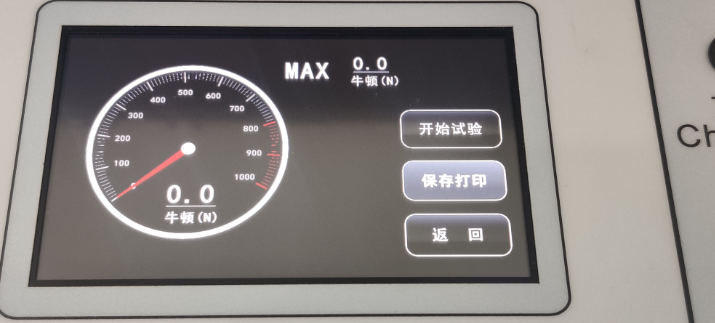

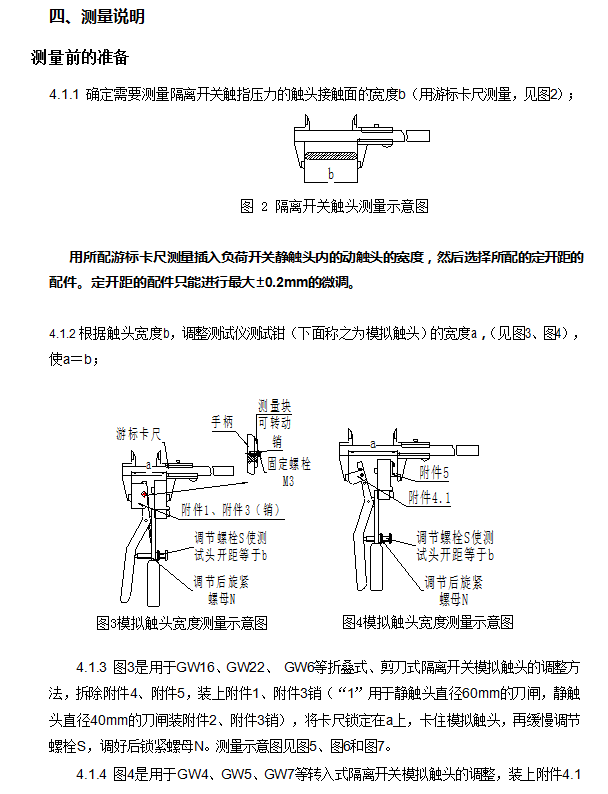

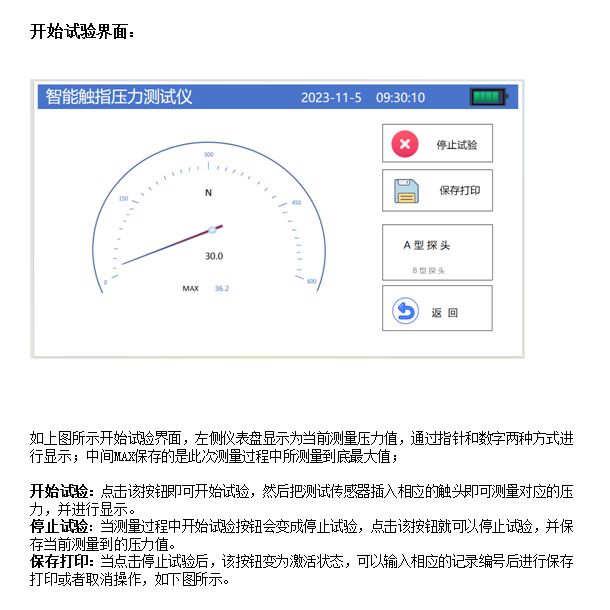

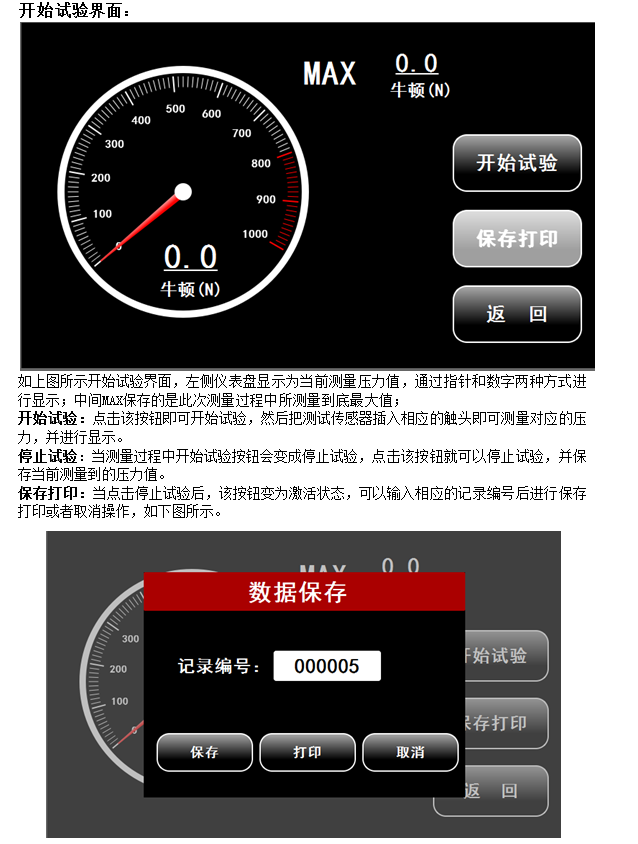

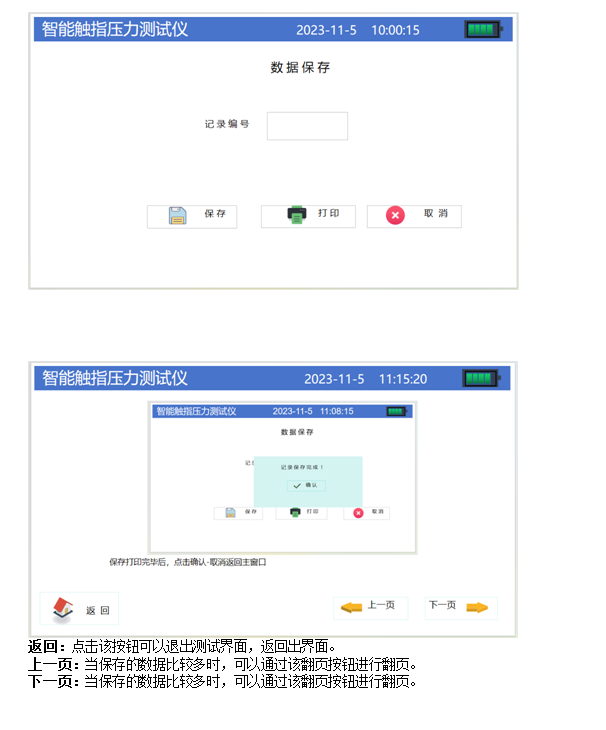

針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型高壓隔離開關觸指壓力測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
智能型高壓隔離開關觸指壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

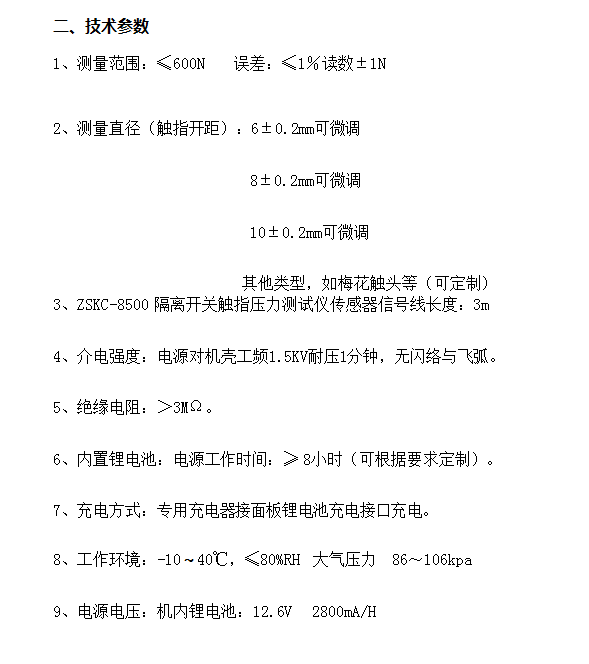

技術參數
1、測量范圍：≤500N 誤差：≤1％讀數±1N
2、測量直徑（觸指開距）：6±0.2mm可微調
8±0.2mm可微調
10±0.2mm可微調
其他類型，如梅花觸頭等（可定制）
3、傳感器信號線長度：3m
4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
5、絕緣電阻：＞2MΩ。
6、內置鋰電池：電源工作時間：≥ 6小時（可定制）。
7、充電方式：專用充電器接面板鋰電池充電接口充電。
8、工作環境：-10～40℃，≤80%RH 大氣壓力 86～106kpa
9、電源電壓：機內鋰電池：16.8V

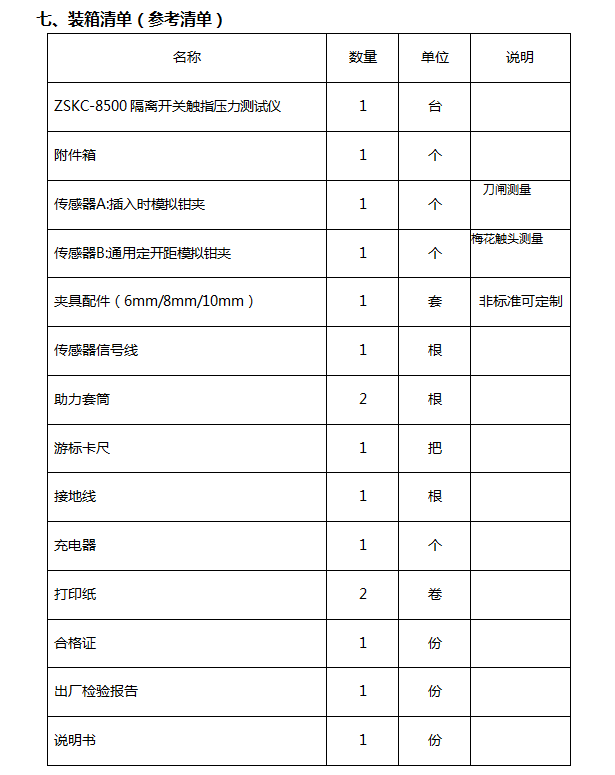

⑥隔離開關接觸器很多無防護罩,運行中容易發生誤碰，應考慮補裝完善。運行維護中要注 意端子的緊固。箱門的密封圈易老化，要經常更換，良好的密封可減少維護工作量。

通過對部分隔離開關故障引起的事故的了解，我們必須充分重視設備損壞甚至大規模停電的現象，加強過程質量管理，根據設備自身結構進行靈活處理；對于日常巡 視，應及時掌握設備運行狀況，發現故障盡快查明原因并排除隱患，確保電網安全可靠運行。隨著科學技術的不斷進步、隔離開關的不斷改進和性能的不斷提高，建議各單位在安全的基礎上完善和更換設備，確保系統的穩定性和安全性。

 一：常見缺陷及故障分析

在系統運行中隔離開關發生的缺陷和故障比較多，涉及到多方面的質量問題。對安全運行威脅大的是瓷瓶斷裂故障，其次是chutou過熱、運動卡滯、機構卡澀和分合閘不到位、瓷瓶閃絡等。隔離開關常見故障主要有以下幾種：

1、瓷瓶斷裂故障。CT伏安變比綜合測試儀實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來瓷瓶斷裂既與產品質量有關，也與隔離開關的整體質量及操作方法有關。瓷瓶在燒制過程中控制不當可能造成瓷件夾生、致密性不均以及水泥膠裝不良的問題，加之質檢手段不嚴，造成個別質量低劣的瓷瓶被組裝成產品后，投放到運行中對安全構成極大威脅。操作人員在分合隔離開關時操作方法不當、用力過猛也容易造成瓷瓶損壞。
