中試控股技術研究院魯工為您講解：LXQ型6kV～35kV消諧電阻試驗儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

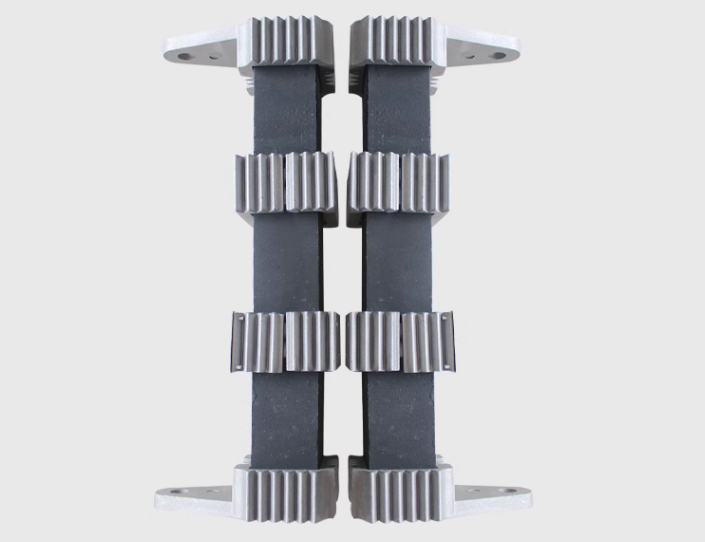

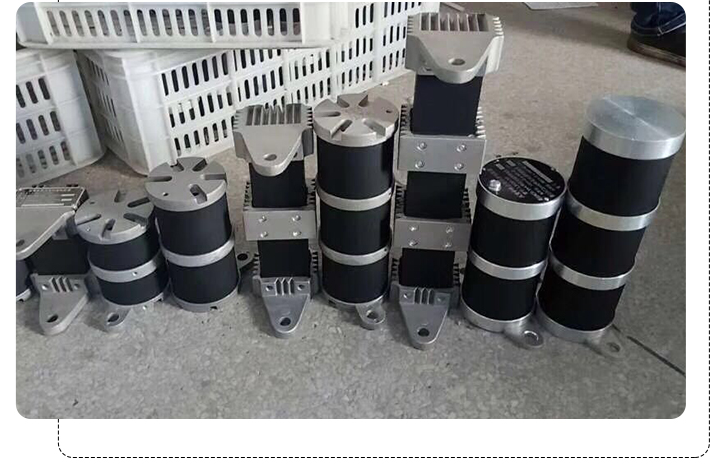

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

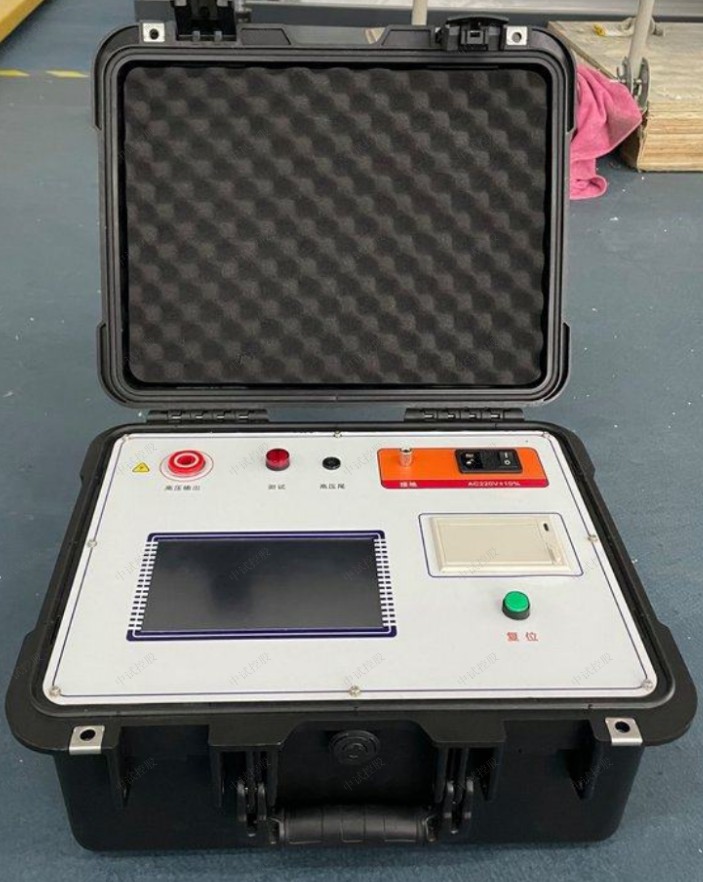

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器試驗是一項重要的電力設備試驗，用于評估消諧電阻器的性能和可靠性。試驗前需要進行一系列的準備工作，包括選擇合適的試驗設備和儀器、檢查試驗設備的狀態和性能等。在試驗過程中，需要進行試驗參數的設定和調整，以滿足試驗要求。還需要進行試驗樣品的放置和連接，確保其與試驗設備的良好連接。在試驗過程中，需要注意試驗操作規程和安全操作規范，以確保試驗的安全和有效。在試驗結束后，需要對試驗設備和樣品進行清理和整理，以便下次試驗的進行。通過消諧電阻器試驗，可以評估其在電力系統中的穩定性和可靠性，為電力設備的選型和運行提供參考依據。
消諧電阻器試驗是一項重要的電力設備試驗，通過對消諧電阻器的性能和可靠性進行評估，為電力系統的穩定運行提供保障。試驗前需要進行充分的準備工作，包括選擇合適的試驗設備和儀器、檢查試驗設備的狀態和性能等。在試驗過程中，需要注意試驗操作規程和安全操作規范，以確保試驗的安全和有效。通過消諧電阻器試驗，可以評估其在電力系統中的穩定性和可靠性，為電力設備的選型和運行提供參考依據。消諧電阻器試驗的重要性不可忽視，其應用前景廣闊，有助于提高電力系統的穩定性和可靠性。

消諧電阻器試驗規范最新版
消諧電阻器試驗規范最新版是指在電力系統中對消諧電阻器進行試驗時所需遵循的規范。消諧電阻器是一種用于消除電力系統中諧波的設備，它能夠有效地限制諧波電流的流動，提高電力系統的穩定性和可靠性。為了確保消諧電阻器的正常運行和安全性，制定了一系列的試驗規范。本文將從多個方面對消諧電阻器試驗規范最新版進行闡述。
消諧電阻器試驗規范最新版對試驗前的準備工作進行了規定。在進行試驗前，需要對消諧電阻器進行檢查，確保其外觀完好，無損壞或漏電等情況。還需要檢查電氣連接是否牢固可靠，避免出現接觸不良或短路等問題。試驗前還需要對試驗設備進行校驗和檢測，確保其準確度和可靠性。所有這些準備工作的目的是為了保證試驗的順利進行和結果的準確可靠。

5.7.2 測量方法

對于為 2OKV 及以上的不接地電壓互感器 ( 全絕緣 ), 一般采用一次繞組加壓 法 ( 即 A-N 短接、外施電壓 , 分別從二次繞組或外殼、支架取信號 ), 測量電壓 lo kV; 對于 Un 為 2OKV 及以上的接地電壓互感器 ( 半絕緣 ), 一般采用末端屏蔽法 ( 即 A 端加壓 ,N 端接地 ,分別從二次繞組或外殼、支架取信號 ), 測量電壓可選 1OKV ~。

5.7.3 試驗結果判斷依據

a)  繞組絕緣的 tgδ值應不大于表 1 中數值。

5.7.4 注意事項

試驗時應記錄環境溫度、濕度。感應耐壓前后均應進行此項試驗。

5.8 交流耐壓試驗

5.8.1 試驗要求

應進行外施工頻耐壓試驗及感應耐壓試驗。對于不接地電壓互感器 ( 全絕緣 ), 外施 工頻耐壓試驗及感應耐壓試驗的試驗電壓見表 2; 對于接地電壓互感器 ( 半絕緣 ), 外施 工頻耐壓試驗電壓為 2kV( 可以用 2500 v 兆歐表測量 N 端絕緣電阻代替 ), 感應耐壓試驗 的試驗電壓見表 2。

注2:110KV及以上電壓等級的電壓互感器如果現場不具備條件可不進行耐壓試

5.8.2 試驗方法

   a) 外施工頻耐壓試驗 : 二次繞組、外殼、支架等應連在一起接地 ;A-N 短接 , 施加

     電壓 ; 歷時60s。

   b) 感應耐壓試驗 : 選擇一個二次繞組施加一足夠的勵磁電壓 , 使一次繞組感應出規

     定的試驗電壓值 , 勵磁電壓頻率一般為 150Hz, 不應大于 400 Hz, 耐壓時間 =60

     × 100 /f(s), 且不應小于 2Os。

5.8.3 使用儀器

高電壓試驗變壓器及測量裝置 ( 電壓測量總不確定度運± 3%) 、三倍頻電壓發生器或 變頻電源。

5.8.4 注意事項

a) 試驗時應記錄環境濕度 , 相對濕度超過 80% 時不應進行本試驗。

b)  升壓設備的容量應足夠 , 試驗前應確認高壓升壓等設備功能正常。

c) 所用測量儀器、儀表在檢定有效期內。
