中試控股技術研究院魯工為您講解：10kV一次消諧測試儀

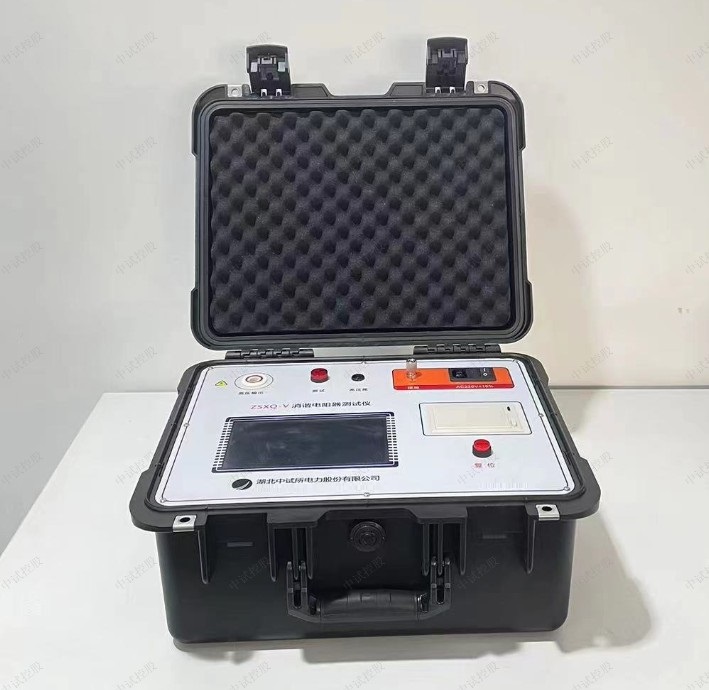

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

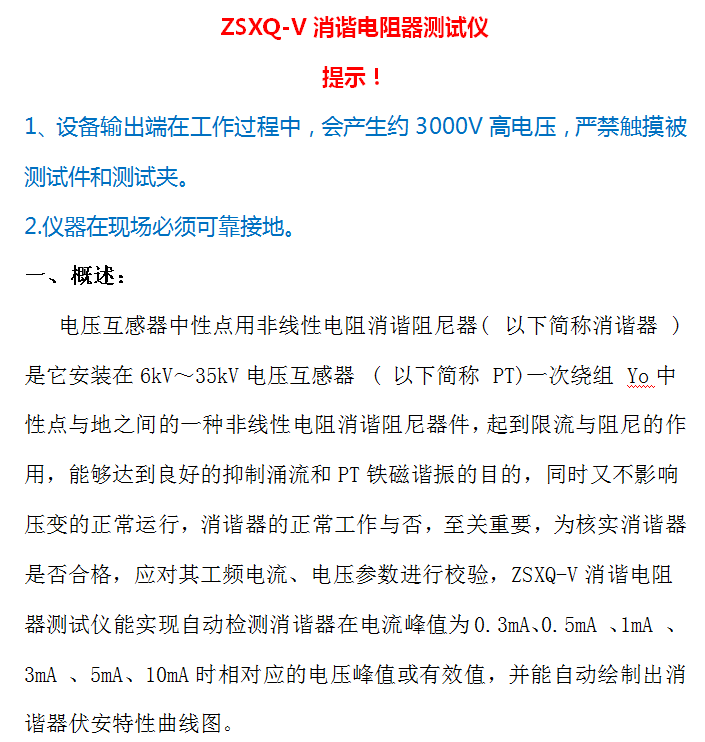

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

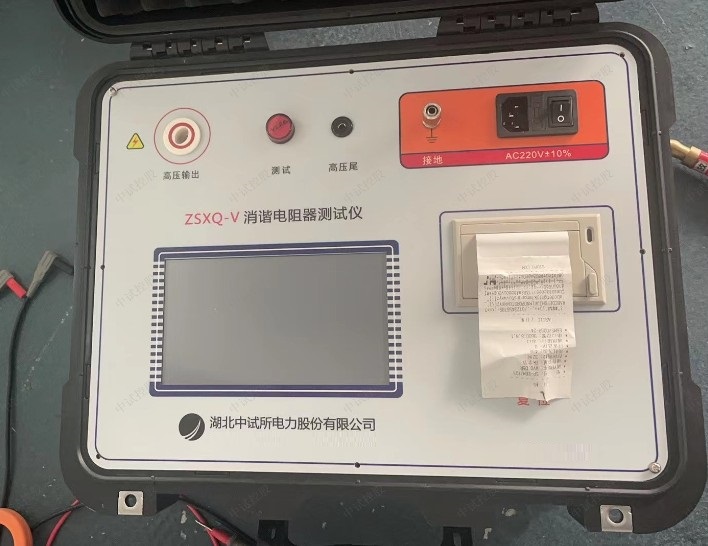

ZSXQ-V消諧電阻器測試儀

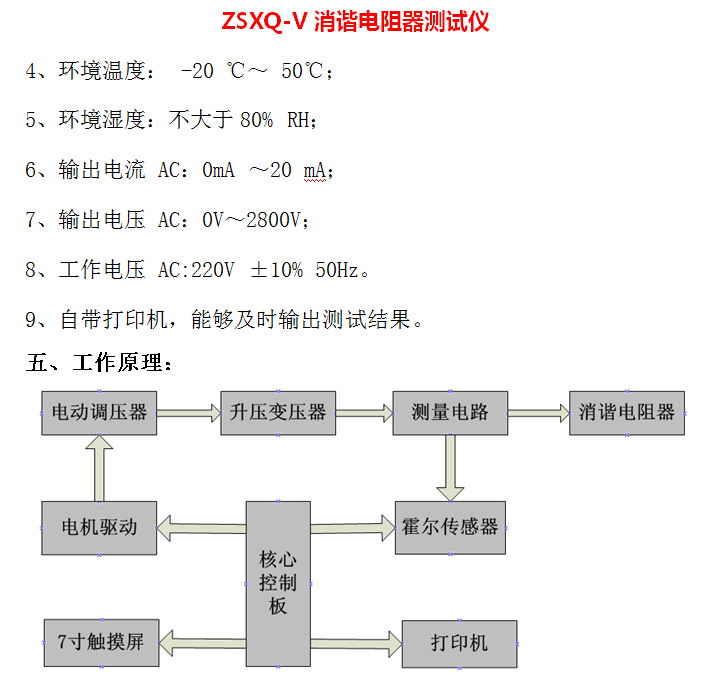

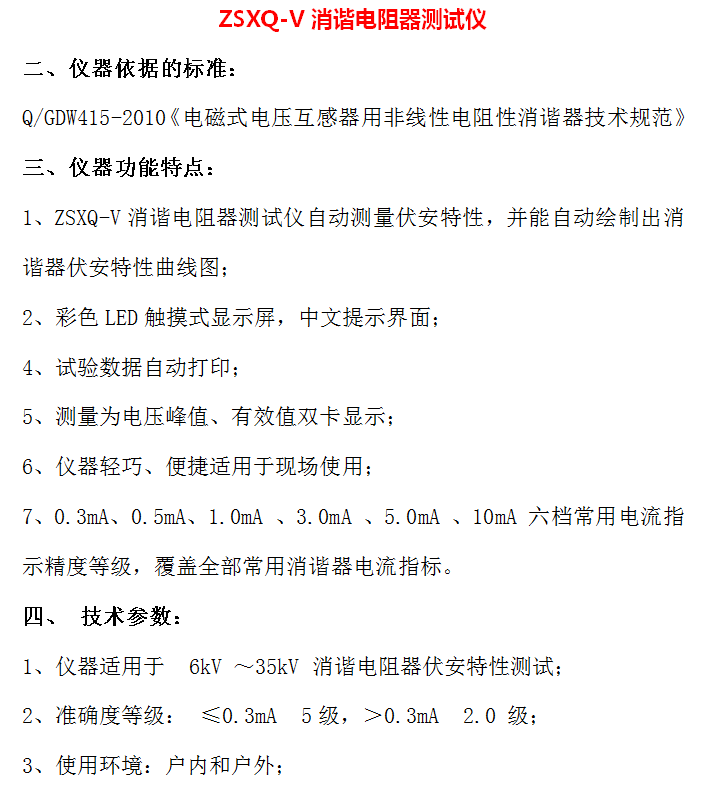

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器怎么測阻值
本文主要介紹了消諧電阻器的測阻值方法。通過電阻箱或萬用表測量電阻器的阻值。可以通過示波器觀察電阻器的阻抗特性曲線來測量阻值。還可以利用LCR表來測量電阻器的阻值。通過這些方法，可以準確地測量消諧電阻器的阻值。
使用電阻箱測量阻值
通過電阻箱測量消諧電阻器的阻值是一種常用的方法。將電阻箱與電阻器串聯，調節電阻箱的阻值，直到電路中的電流達到穩定狀態。然后，通過讀取電阻箱上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要確保電路中沒有其他元件對電阻器產生影響，以保證測量結果的準確性。還需要注意選擇合適的電阻箱阻值范圍，以確保測量結果能夠在合理的范圍內。
使用示波器觀察阻抗特性曲線
示波器是一種常用的電子測試儀器，可以用來觀察電路中的信號波形。通過觀察消諧電阻器在不同頻率下的阻抗特性曲線，可以間接地測量其阻值。
具體操作方法是，將示波器的輸入端與電阻器相連，將輸出端與信號源相連。然后，調節信號源的頻率，觀察示波器上顯示的波形變化。根據波形的變化情況，可以推斷出電阻器的阻值。
需要注意的是，在測量時要選擇合適的頻率范圍，以確保觀察到明顯的阻抗變化。還需要注意消除干擾信號對測量結果的影響，以保證測量結果的準確性。
使用LCR表測量阻值
LCR表是一種專用的電子測試儀器，可以用來測量電路中的電感、電容和電阻等參數。通過使用LCR表，可以直接測量消諧電阻器的阻值。
具體操作方法是，將LCR表的測試夾具與電阻器相連，選擇相應的測量模式，并設置合適的測試頻率。然后，讀取LCR表上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要選擇合適的測試頻率，以確保測量結果的準確性。還需要注意消除電路中其他元件對測量結果的影響，以保證測量結果的準確性。
通過電阻箱、示波器和LCR表等工具，可以準確地測量消諧電阻器的阻值。這些測量方法各有優缺點，可以根據具體的實際需求選擇合適的方法進行測量。通過測量阻值，可以更好地了解和評估消諧電阻器的性能和工作狀態。
測量消諧電阻器的阻值是電子工程領域中常見的任務之一。通過合適的測量方法，可以準確地獲取電阻器的阻值，為電路設計和故障排除提供重要的參考依據。

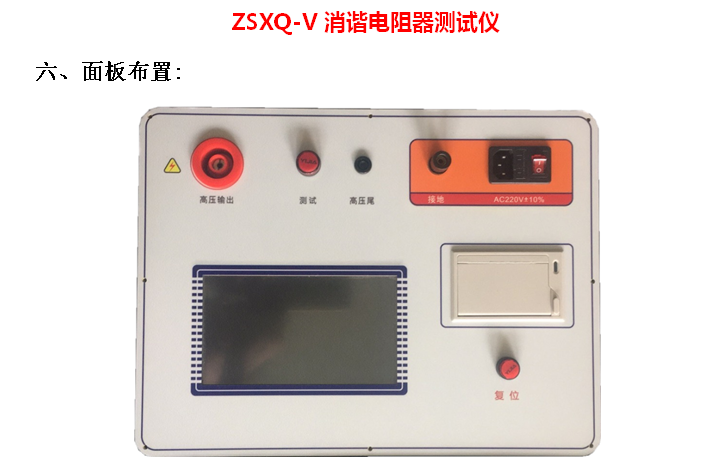

操作步驟:

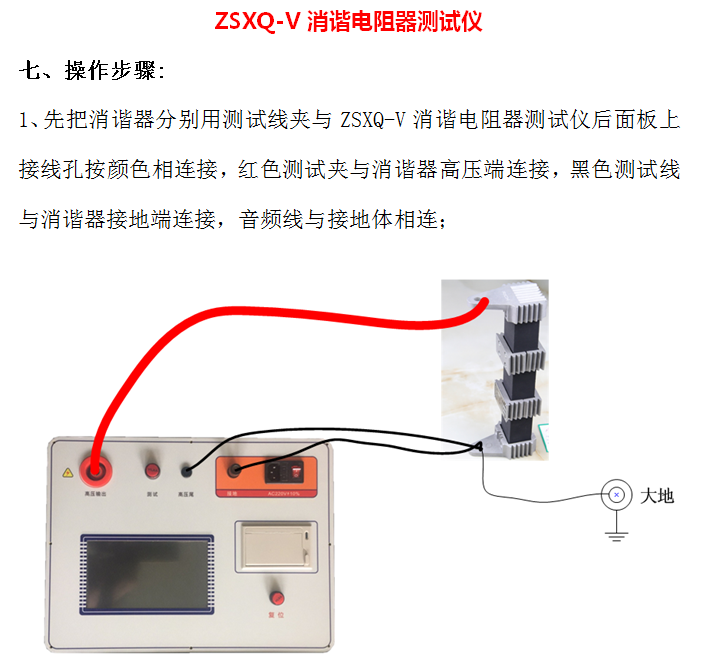

1、先把消諧器分別用測試線夾與ZSXQ-V 消諧電阻器測試儀后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
2、接入 220V 交流電源；

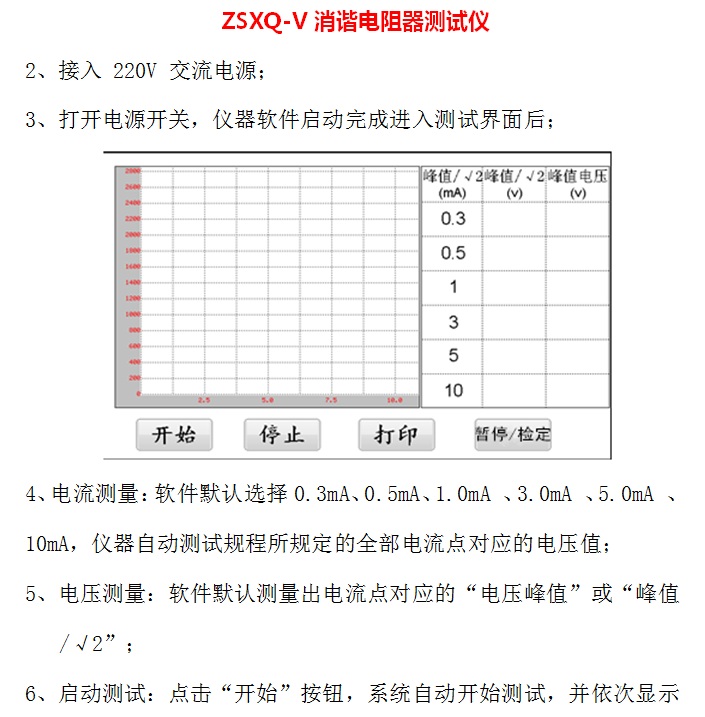

3、打開電源開關，儀器軟件啟動完成進入測試界面后；
4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；
5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；

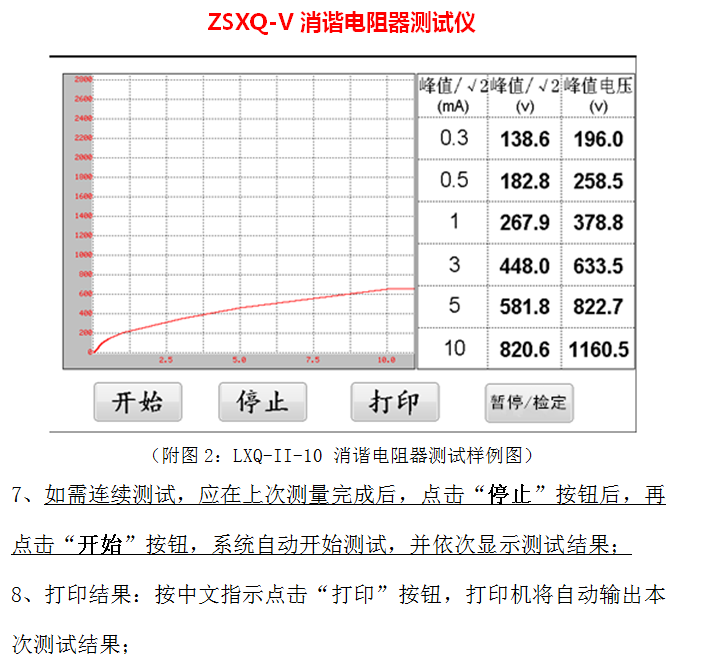

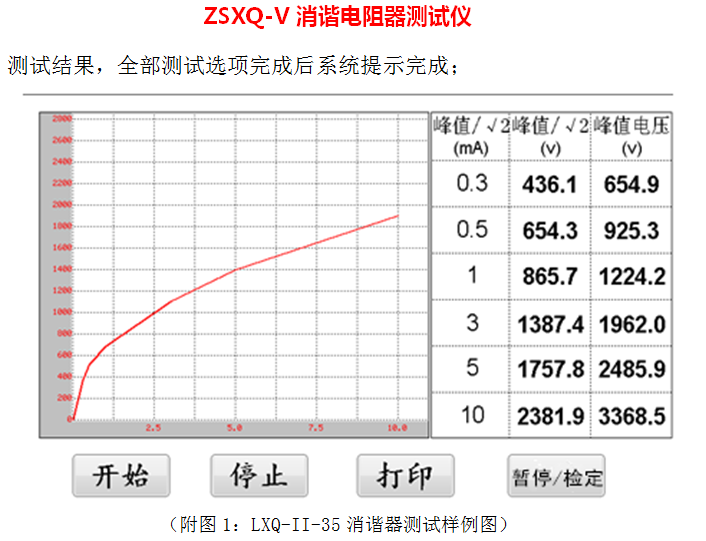

6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；
7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；
8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果；

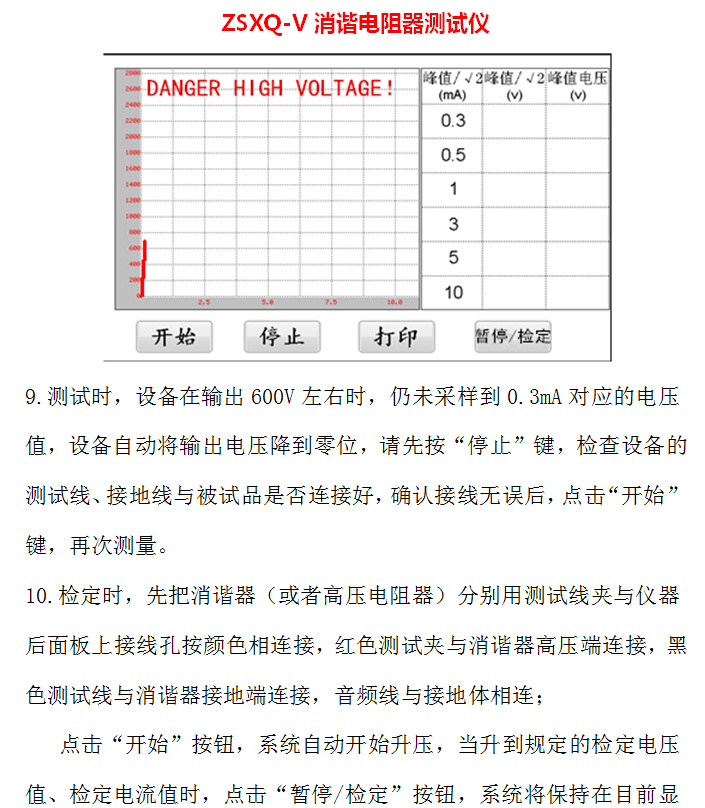

9.測試時，設備在輸出600V左右時，仍未采樣到0.3mA對應的電壓值，設備自動將輸出電壓降到零位，請先按“停止”鍵，檢查設備的測試線、接地線與被試品是否連接好，確認接線無誤后，點擊“開始”鍵，再次測量。

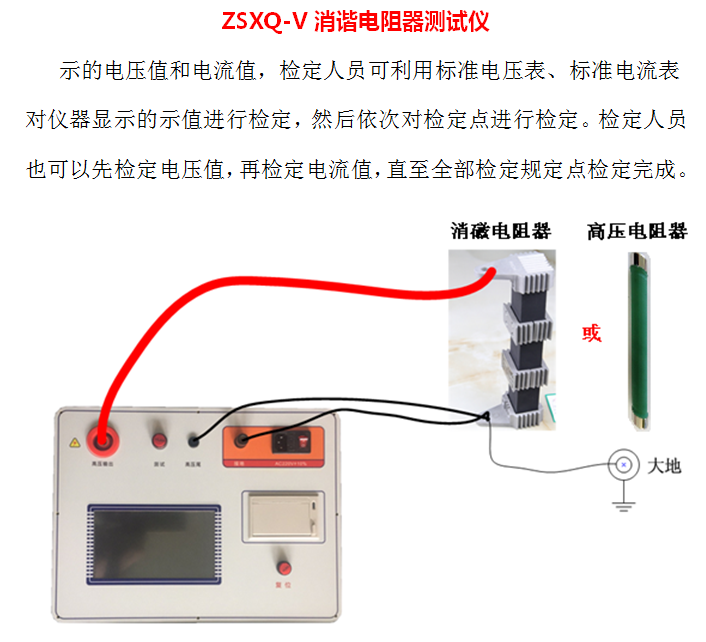

10.檢定時，先把消諧器（或者高壓電阻器）分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
點擊“開始”按鈕，系統自動開始升壓，當升到規定的檢定電壓值、檢定電流值時，點擊“暫停/檢定”按鈕，系統將保持在目前顯示的電壓值和電流值，檢定人員可利用標準電壓表、標準電流表對儀器顯示的示值進行檢定，然后依次對檢定點進行檢定。檢定人員也可以先檢定電壓值，再檢定電流值，直至全部檢定規定點檢定完成。

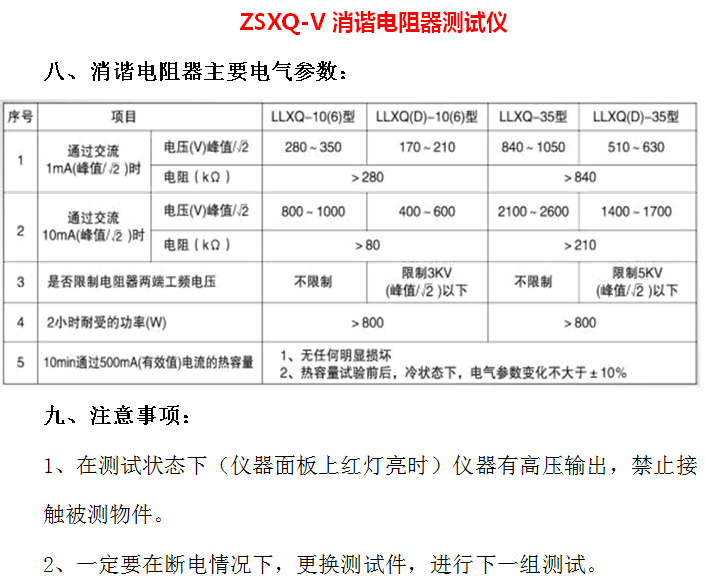

注意事項：
1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。
2、一定要在斷電情況下，更換測試件，進行下一組測試。

消諧電阻器試驗規程
消諧電阻器試驗規程概述
消諧電阻器試驗規程是對消諧電阻器進行測試和檢驗的標準化程序。該規程確保消諧電阻器的質量和性能符合要求，并能夠正常工作。消諧電阻器試驗規程包括了多個方面的測試項目，如電氣性能、機械性能、環境適應性等。本文將從隨機的幾個方面對消諧電阻器試驗規程進行闡述。
電氣性能測試
電氣性能測試是消諧電阻器試驗規程中的重要部分。該測試項目主要包括電阻值測量、耐壓測試、溫升測試等。在電阻值測量中，需要使用專用儀器測量消諧電阻器的電阻值，并確保其符合設計要求。耐壓測試則是檢驗消諧電阻器的耐電壓能力，通過施加一定的電壓，檢測電阻器是否能夠正常工作。溫升測試則是通過施加一定的電流，檢測電阻器在長時間工作下的溫升情況，以確保其不會因過熱而損壞。
電氣性能測試是消諧電阻器試驗規程中的核心內容，對電阻器的質量和性能起到了至關重要的作用。
機械性能測試
機械性能測試是對消諧電阻器的結構和機械性能進行檢驗的測試項目。該測試包括外觀檢查、尺寸測量、機械強度測試等。外觀檢查主要是檢查電阻器的表面是否有明顯的缺陷或損壞。尺寸測量則是測量電阻器的各個尺寸參數，以確保其符合設計要求。機械強度測試則是通過施加一定的力或沖擊，檢測電阻器的結構是否能夠承受外部力的作用。
機械性能測試是保證消諧電阻器結構完整和耐久性的重要手段，能夠確保電阻器在使用過程中不易損壞。
環境適應性測試
環境適應性測試是對消諧電阻器在不同環境條件下的適應能力進行檢驗的測試項目。該測試包括溫度循環測試、濕熱試驗、鹽霧試驗等。溫度循環測試是通過在不同溫度下進行循環變化，檢測電阻器的性能是否受到溫度影響。濕熱試驗則是模擬高溫高濕的環境條件，檢驗電阻器的耐濕性。鹽霧試驗則是模擬海洋環境，檢測電阻器的耐腐蝕性。
環境適應性測試能夠確保消諧電阻器在各種惡劣環境條件下仍能正常工作，提高其適用范圍和可靠性。
其他測試項目
除了上述提到的電氣性能、機械性能和環境適應性測試外，消諧電阻器試驗規程還包括其他一些測試項目。例如，還可以進行電容性能測試、絕緣電阻測試、振動測試等。這些測試項目能夠進一步檢驗電阻器的質量和性能，以確保其滿足使用要求。
消諧電阻器試驗規程是對消諧電阻器進行測試和檢驗的標準化程序。通過電氣性能測試、機械性能測試、環境適應性測試以及其他測試項目，能夠確保消諧電阻器的質量和性能符合要求。消諧電阻器試驗規程的實施對于保證電阻器的可靠性和穩定性具有重要意義。
在實際應用中，按照消諧電阻器試驗規程進行測試和檢驗，能夠提高電阻器的質量和性能，減少故障發生的可能性，保證電力系統的正常運行。


消諧電阻器是什么意思啊
消諧電阻器是一種用于消除電路中諧振現象的電器元件。諧振是指電路中頻率與電路本身的固有頻率相同或接近時，電路會發生共振現象，產生大幅度的振蕩。消諧電阻器通過引入電阻來調節電路的諧振頻率，使電路能夠正常工作而不受諧振的影響。下面將從多個方面闡述消諧電阻器的意義和作用。
消諧電阻器能夠提高電路的穩定性和可靠性。在電路中，諧振現象會導致電流和電壓的異常變化，甚至可能引起電路的燒毀。而通過使用消諧電阻器，可以有效地抑制諧振現象，保證電路的穩定運行，提高電路的可靠性。
消諧電阻器能夠優化電路的性能。在某些特定的應用場景中，諧振現象可能會對電路的性能產生負面影響，例如在無線通信系統中，諧振可能導致信號的失真和衰減。通過使用消諧電阻器，可以調節電路的諧振頻率，使其與系統要求的工作頻率匹配，從而優化電路的性能。
消諧電阻器還能夠提高電路的抗干擾能力。在電路中，外部的干擾信號可能會與電路的諧振頻率相同或接近，從而干擾電路的正常工作。通過使用消諧電阻器，可以調節電路的諧振頻率，使其與干擾信號的頻率不匹配，從而降低干擾對電路的影響，提高電路的抗干擾能力。
消諧電阻器還能夠降低電路的功耗。在諧振狀態下，電路會產生大幅度的振蕩，消耗大量的能量。通過使用消諧電阻器，可以減小電路的諧振幅值，降低電路的功耗，提高電路的能效。
消諧電阻器是一種用于消除電路中諧振現象的電器元件。它能夠提高電路的穩定性和可靠性，優化電路的性能，提高電路的抗干擾能力，降低電路的功耗。在各種電子設備和系統中，消諧電阻器發揮著重要的作用，為電路的正常工作提供了保障。
消諧電阻器是一種用于消除電路中諧振現象的電器元件。它通過引入電阻來調節電路的諧振頻率，使電路能夠正常工作而不受諧振的影響。消諧電阻器能夠提高電路的穩定性和可靠性，優化電路的性能，提高電路的抗干擾能力，降低電路的功耗。在各種電子設備和系統中，消諧電阻器發揮著重要的作用，為電路的正常工作提供了保障。

       ②標準電壓使儀表和繼電器規格統一，易于實現標準化。

       ③電壓互感器可以將高電壓與電氣工作人員隔離，且二次側可設接地點，確保人員及二次設備的安全。

       可以說，電壓互感器就是一個有著特殊結構和使用形式的小型變壓器。

       2、然后，了解一下電網諧振的定義

       電力系統的任一回路都可簡化成電阻R、感抗wL、容抗1/wC的串并聯回路。不管是串聯還是并聯回路，當容抗1/wC和感抗wL相等時，這個回路就會發生諧振。

       3、諧振如何影響電壓互感器正常工作

       10kV中性點不接地電網中的電磁式電壓互感器一次繞組是電網對地唯一的金屬性通道。單相接地或消失時，電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有最高幅值達數安培的工頻半波涌流通過PT，此電流足夠將PT高壓熔絲熔斷。

       在這一瞬變過程中，互感器高壓繞組中將會流過一個幅值很高的低頻飽和電流，使鐵芯嚴重飽和，飽和后的電壓互感器勵磁電感變小，系統網絡對地阻抗趨于感性，此時若系統網絡的對地電感與對地電容相匹配，就形成三相或單相共振回路，可激發各種鐵磁諧振過電壓，造成高壓互感器燒毀。

       由此可見，如果遇到斷斷續續的接地故障（一般表現為單相接地），是非常容易燒毀電壓互感器，或熔斷高壓熔絲的。

       上文中提到鐵磁諧振這個詞，所以還有必要講一下鐵磁諧振的產生過程。

       4、鐵磁諧振的產生過程及危害

       電力系統產生諧振的回路中，電感元件和電容元件就會產生過電壓和過電流，此時的電場能量（電容）與磁場能量交換達到最大值。在高壓回路中，由于線路等電氣設備對地存在分布電容，再加上電壓互感器之類的非線性鐵磁元件電感的存在，具備了構成諧振的必要條件，一旦系統電壓發生擾動，就有可能會激發諧振，由于鐵磁元件的非線性(如鐵芯飽和時感抗會變小)，這一諧振會進一步增大，當出現wL=1/wC時，這種諧振稱為鐵磁諧振。鐵磁諧振對地產生很高的過電壓，此電壓可能是額定電壓的幾倍至幾十倍，致使瓷絕緣放電，絕緣子、套管等的鐵件出現電暈，電壓互感器一次熔斷器熔斷，嚴重時將損壞設備。

       5、鐵磁諧振的產生原因

       在實際運行中產生鐵磁諧振的具體原因：

       ①中性點不接地系統發生單相接地、單相斷線或跳閘，三相負荷嚴重不對稱等。其中，單相接地故障是鐵磁諧振最常見的一種激發方式。

       ②與電壓互感器鐵芯的飽和程度有關。在中性點不接地系統中使用中性點接地的電壓互感器時，若其鐵芯過早飽和則更容易產生鐵磁諧振。

       ③倒閘操作過程中由于運行方式恰好構成諧振條件，如三相斷路器不同期分合時，都會引起電壓、電流波動，引起鐵磁諧振。

       終上所述，電壓互感器比較嚴重的故障都跟鐵磁諧振有關系，如何消除或減少鐵磁諧振是確保電網正常運行和保護電壓互感器的重要措施。如何消除鐵磁諧振要先認識一下發生諧振的震蕩頻率。

       6、諧振的振蕩頻率分析

       Xc0是系統每相容抗；Xm為電壓互感器的單相繞組在額定線電壓作用下的對地勵磁電抗。

       當比值Xc0/Xm較小(在0.01～0.07)時發生的諧振是分頻諧振。電容和電感在振蕩時能量交換所需的時間較長，振蕩頻率較低。

       當比值Xc0/Xm較大(在0.55～2.8)時發生的諧振是高頻諧振。發生高頻諧振時線路的對地電容較小．振蕩時能量交換較快。

       當比值Xc0/Xm接近于1時，發生諧振的諧振頻率與電網頻率相同，故稱之為基頻諧振。

       可以認為：當Xc0/Xm≤0.01或Xc0/Xm≥2.8時，系統不會發生鐵磁諧振。知道這一點，基本可以知道防止鐵磁諧振的方法和措施了。

       7、防止鐵磁諧振產生的措施

       ①改變XC/XL的比值，如使用電容式電壓互感器（CVT）或在母線上接入一定大小的電容器，使XC/XL＜0.01來避免諧振。

       ②電壓互感器開口三角繞組兩端連接一個適當數值的阻尼電阻R（約為幾十歐）。

       ③對該供電區域10kV、35kV系統電容電流進行實測，對電容電流超過標準規定的變電站安裝消弧線圈和消諧裝置。
