中試控股技術研究院魯工為您講解：80kV電纜介損老化狀態測試儀

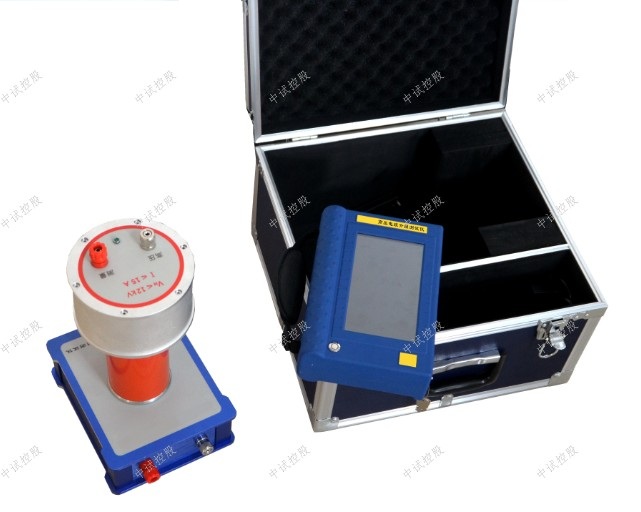

ZSDJS-9510電纜介損測試儀

電纜介損試驗相關標準：

DL/T 1694.6-2020 高壓測試儀器及設備校準規范 第6部分：電力電纜介質損耗測試儀
GB/T 3048.11-2007 電線電纜電性能試驗方法 第11部分：介質損耗角正切試驗
GB/T 3334-1999 電纜紙介質損耗角正切(tgδ)試驗方法(電橋法)
GB/T 5654-2007 液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量
GOST 12179-1976 電纜和導線介質損失角正切測定法

簡易讀懂：電纜介損測試儀是做什么?

ZSDJS-9510電纜介損測試儀針對大容量和高電壓容性設備，如高壓電纜（介損tgδ：無限制，電流I：20uA ≤ I ≤ 15A，電壓HV：1KV ≤ HV ≤ 40KV，頻率 f：30Hz≤ f ≤ 300Hz），高壓電機，高壓套管的出廠試驗等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式?？勺稣臃y試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

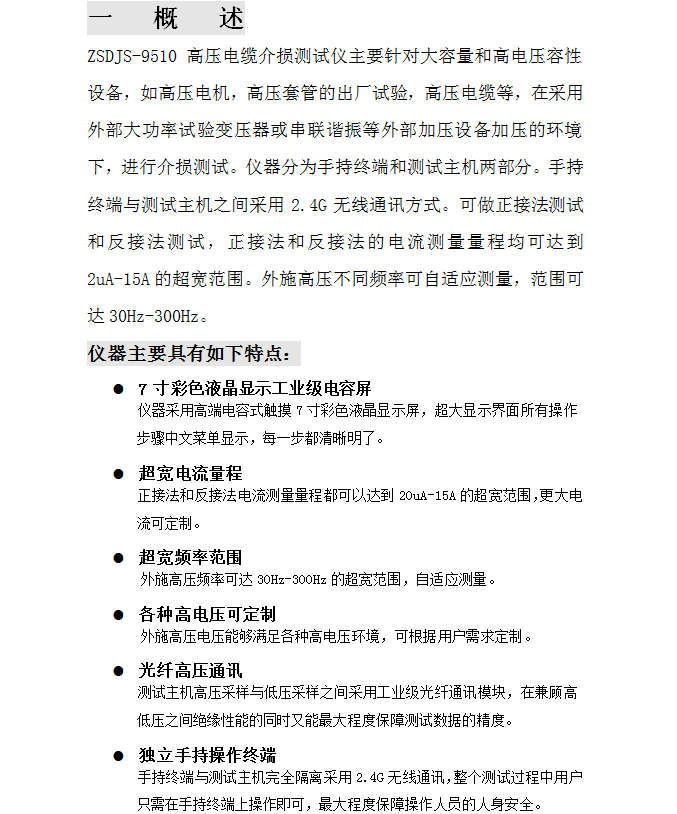

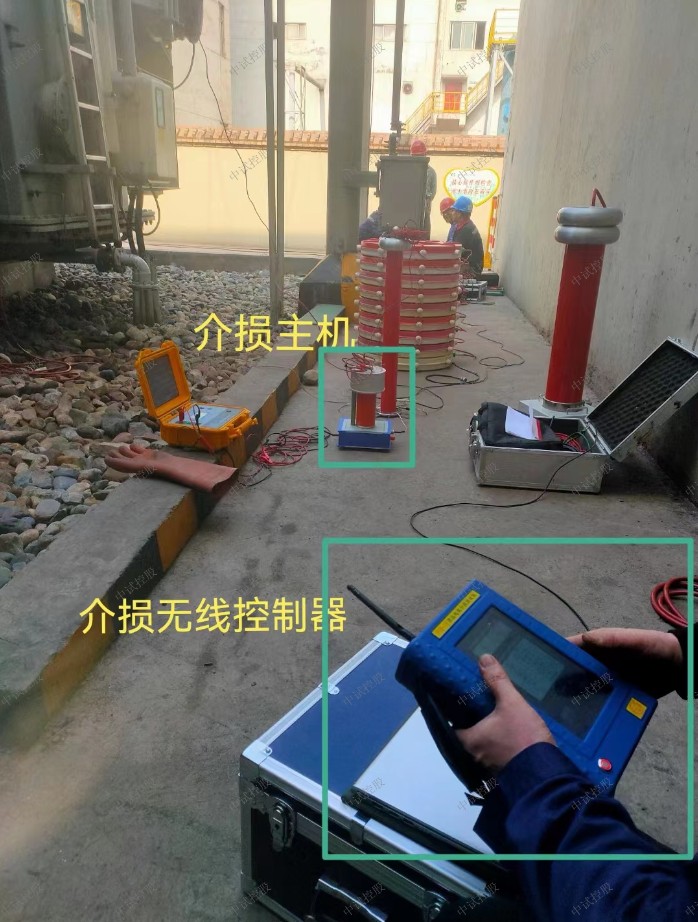

ZSDJS-9510高壓電纜介損測試儀主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。
特點：
1、7寸彩色液晶顯示工業級電容屏：儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。
2、超寬電流量程：正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。
3、超寬頻率范圍：外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。
4、各種高電壓可定制：外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。
5、光纖高壓通訊：測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能最大程度保障測試數據的精度。
6、獨立手持操作終端：手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，最大程度保障操作人員的人身安全。

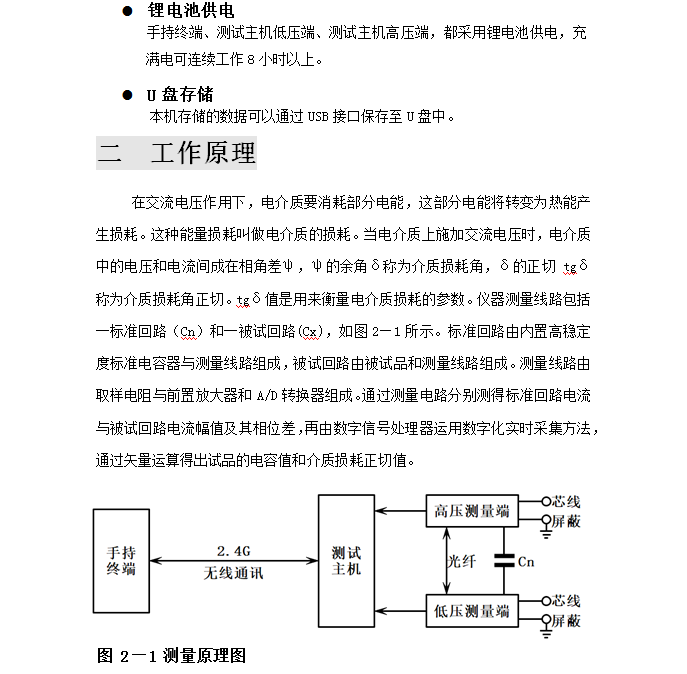

7、鋰電池供電：手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。
8、U盤存儲：本機存儲的數據可以通過USB接口保存至U盤中。

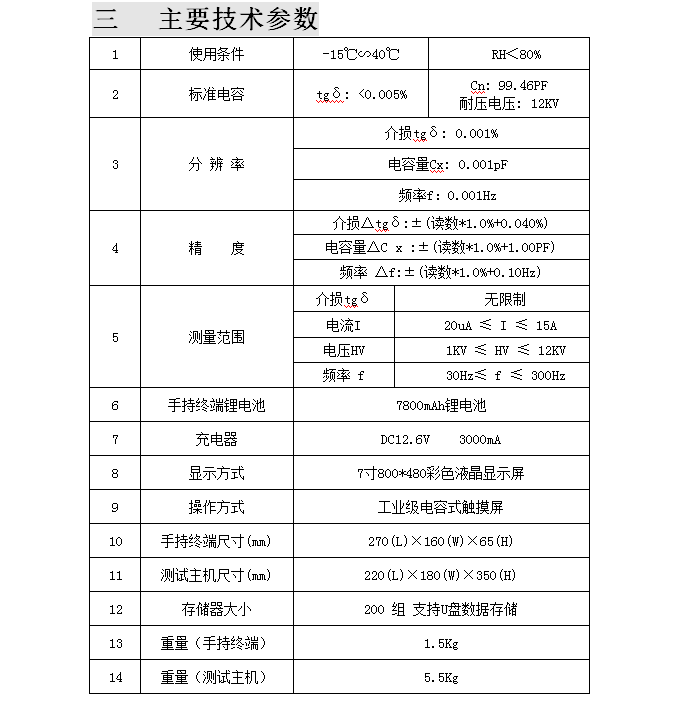

參數：
1、使用條件：-15℃∽40℃ RH＜80%
2、標準電容：tgδ: <0.005%，Cn: 99.78PF
耐壓電壓: 40KV
3、分辨率：介損tgδ: 0.001%，電容量Cx: 0.001pF，頻率f：0.001Hz
4、精度：介損△tgδ:±(讀數*1.0%+0.040%)，電容量△C x :±(讀數*1.0%+1.00PF)，頻率 △f:±(讀數*1.0%+0.10Hz)
5、測量范圍：介損tgδ無限制，電流I 20uA ≤ I ≤ 15A，電壓HV 1KV ≤ HV ≤ 40KV，頻率f 30Hz≤ f ≤ 300Hz
6、手持終端鋰電池：7800mAh鋰電池
7、充電器：DC12.6V    3000mA
8、顯示方式：7寸800*480彩色液晶顯示屏
9、操作方式：工業級電容觸摸屏
10、手持終端尺寸(mm)270(L)×160(W)×65(H)
11、測試主機尺寸(mm)300(L)×300(W)×600(H)
12、存儲器大小200組，支持U盤數據存儲
13、重量（手持終端）1.5Kg
14、重量（測試主機）23Kg

參考文獻

交聯聚乙烯電纜的介質損耗介紹

現象：電介質在外電場作用下，由于介質電導和介質極化的滯后效應，其內部會有發熱現象，這說明有部分電能已轉化為熱能耗散掉，電纜絕緣介質（XLPE）也不例外。

定義：電介質在電場作用下，在單位時間內因發熱而消耗的能量稱為電介質的損耗功率，即介質損耗（diclectric loss），簡稱為介損。

作用：介質損耗的大小是衡量絕緣介質電性能的一個重要指標。介質損耗不但消耗了電能，而且使絕緣發熱引發熱老化。如果介電損耗較大，甚至會引起介質的過熱而絕緣破壞，所以從這種意義上講，介質損耗越小越好。

形成機理：按照電介質的物理性質通常有三種電介質損耗形式。

（1）漏導損耗：實際使用中的絕緣材料都不是完善的理想的電介質，在外電場的作用下，總有一些帶電粒子會發生移動而引起微弱的電流，這種微小電流稱為漏導電流，漏導電流流經介質時使介質發熱而損耗了電能。這種因電導而引起的介質損耗稱為“漏導損耗”。

對于XLPE電纜，在直流及交流電壓下都存在漏導損耗，通常直流電壓用泄漏電流的大小或絕緣電阻的大小來反映介質的這一損耗情況。

（2）極化損耗：在介質發生緩慢極化時（松弛極化、空間電荷極化等），帶電粒子在電場力的影響下因克服熱運動而引起的能量損耗。

對于XLPE電纜，只有在交流電壓下才存在極化損耗，而且隨著交流頻率的增大，極化損耗通常也增大。

（3）局部放電損耗：通常在固態電介質中由于存在氣隙或油隙，當外施電壓達到一定數值時，氣隙或油隙先放電而產生損耗，這一損耗在交流電壓下要比直流電壓時大的多。

對于XLPE電纜，在直流電壓下，可用泄漏電流的大小來反映電介質的損耗，而在交流電壓下，介質損耗不能單用泄漏電流來表示，通常用介質損耗正切來表示，即在一定的交流電壓下，電纜絕緣所表現出的等效電阻Rg的大小值。

由于交聯聚乙烯電力電纜不推直流耐壓試驗，交流耐壓試驗僅能反映電纜的電介質擊穿特性，不能反映電纜的損耗特性，因此有必要對電力電纜進行介損測量。

本發明公開了一種高壓電纜絕緣老化測試電路及其測試方法，涉及高壓電纜絕測試技術領域，針對現有技術對于高壓電纜系統，諧振耐壓和介損測量所需要的設備體積龐大，現場試驗接線時間過長，技術復雜，測試難度大，難以實現大規模的電纜絕緣測試的技術問題，采用保護電阻、直流電源、示波器、電子開關、以及計算機，所述示波器包括第一示波器和第二示波器等器具進行連接并測試，本發明提供的測試電路結構簡單、連接方便、便于攜帶，具有很好的檢測效果和推廣價值，本發明提供的測試方法易于操作、準確度高，具有良好的使用效果和廣泛的市場前景。
納米是長度計量的最小單位，1納米的長度為1毫米的百萬分之一，納米技術是在1nm-100nm的長度范圍內，直接用構成各種元素及物質的原子、原子團、分子、分子團組裝具有特定功能的材料或具有特別性能產品的高精尖技術。成功的納米技術可應用在電子、化工、軍事等各個領域，世界各國均在研究開發。納米技術（納米原料）應用在絕緣材料中，是將有機相和無機相在納米范圍內復合，增大兩相之間的界面面積，增強粘接力。作為絕緣材料，它是由多種化學原料組成，經科學配制，獨特的理化反應而成的，如果配方及工藝不合理，即使加入一些納米級原料，在品質上也不會有太大提高。
不同的電工設備對絕緣材料性能的要求各有側重，高壓電纜等高壓設備用的絕緣材料要求有高的擊穿性能和低的介質損耗，但現有技術中高壓電纜絕緣材料為了具有高擊穿性能、低介質損耗等多種效果，但難以兼顧韌性、強度等基本性能。

時需更換新的干燥的硅膠。 訂貨時應注意，要盡量減少變壓器送電前的存放時間。變壓器制造后，存放時極易受潮，存放時

間越長受潮越嚴重，故應把計劃安排好，盡量縮短存放時間。 容量在100千伏安及以下的小型變壓器，無吸濕器裝置。油枕

內的油容易受潮，而油枕積水。在不送電存放起超過六個月，或投入運行期超過一年者，變壓器油枕內的油已嚴重受潮。如

要進行起吊運輸，維修加油，油閥放油，吊芯等工作時，均應先通過油枕下面的放油塞把油枕內污油放掉，并用干布擦凈、

封好，以免使油枕內污油進入油箱內。 變壓器運行中，要經常注意油位、油溫、電壓、電流的變化，如有異常情況應及時分

析處理。 變壓器安裝時嚴禁用鋁絞線、鋁排等與變壓器的銅導桿連接，以免腐蝕導桿。

第三、變壓器的換油與干燥處理：變壓器閑置過久，運行時間過長或其它自然人為因素的影響，造成變壓器絕緣下降、內部

進水或油質劣化等現象，此時必須對變壓器進行換油和干燥處理。 變壓器換油：先吊出器身，放凈污油并洗凈油箱，如器身

上有油污也應沖凈。待器身烘干后注入新油，更換全部耐油橡膠密封件。試驗合格后方可掛網運行。 變壓器干燥處理：器身

烘干方法較多。用戶自行烘時可用零相序干燥法、渦流干燥法、短路干燥法、烘箱干燥法等。對較大容量和電壓為35千伏極

的變壓器，最好能夠送交廠家進行真空干燥。這樣既可保證變壓器絕緣干燥徹底，又不使絕緣老化。

要想保障油浸式試驗變壓器的正常使用，不僅在使用前要進行檢測，而且在使用過程中也要進行維護，這樣才能達到一個雙

保險的作用。

油浸式試驗變壓器使用方法_操作方式如下:

1、油浸式試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖6。

油浸式試驗變壓器工頻試驗接線圖

圖6：被試品工頻耐壓試驗接線圖

圖中：R1 – 限流電阻  RCF – 阻容分壓器  RF – 球間隙保護電阻

       G – 球間隙  CX – 被試品

注：高壓尾必須可靠接地。

    油浸式試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100 –

300mA時，可取0.5 - 1Ω∕ⅴ（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω∕ⅴ（試驗電壓）。常用水電阻作為

限流電阻，管子長度可按150KV∕m考慮，管子的粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制

成各種不同的阻值）。

球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110％ - 120％）球間隙放電，對被試品起到保護作用。

球間隙保護電阻可按1Ω∕ⅴ（試驗電壓）選取。

    在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏坑，在這上個漏

抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上

的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必須存在著壓降。為了準確

測量被試品上所施加的電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。

工頻耐壓試驗操作注意事項：

（1） 試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。

（2） 被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
