智能直流電動機試驗臺

時間：2023-12-02

中試控股技術研究院魯工為您講解：智能直流電動機試驗臺

中試控股是電機綜合測試臺源頭實力大廠

參考標準：GB755-2008旋轉電機定額和性能，GB/T 1032-2012三相異步電動機試驗方法，GB/T 1029-2005三相同步電機試驗方法，GB/T 1311-2008直流電機試驗方法，GB/T 20114-2006普通電源或整流電源供電直流電機的特殊試驗方法，GB/T 22670-2008變頻供電三相籠型感應電動機試驗方法，JB-T501-2006電力變壓器試驗導則

ZSDJ-Z直流電機試驗系統是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-350kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品---智能系統解決方案。

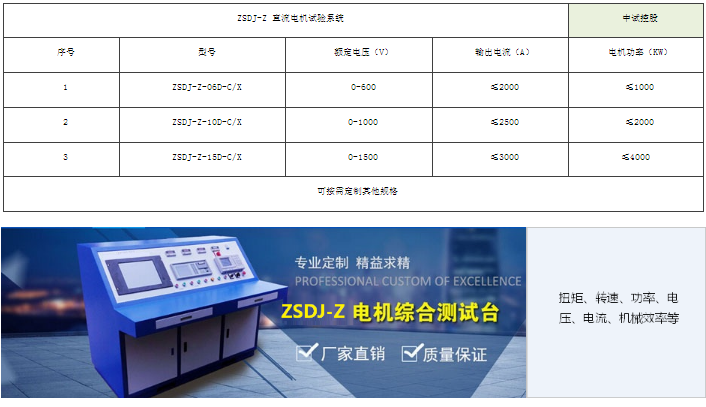

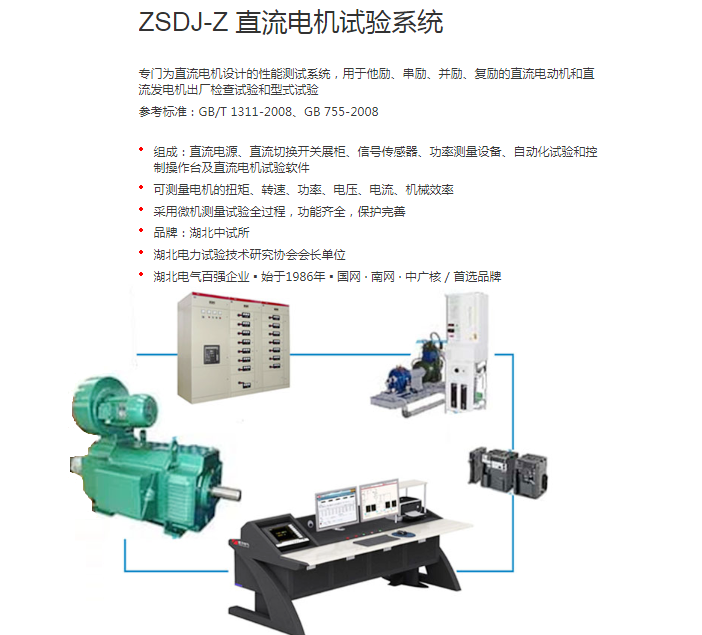

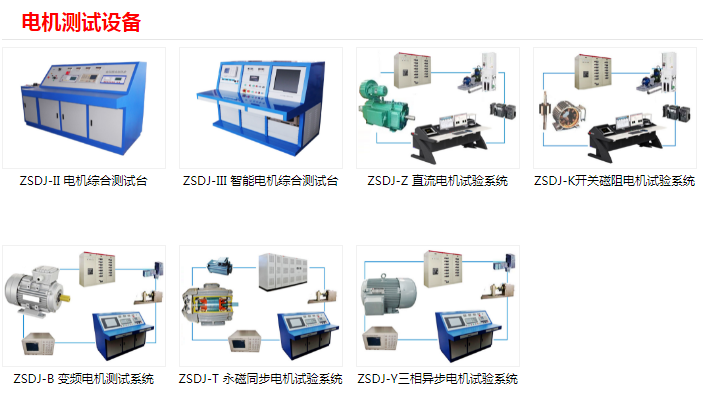

ZSDJ-Z直流電機試驗系統

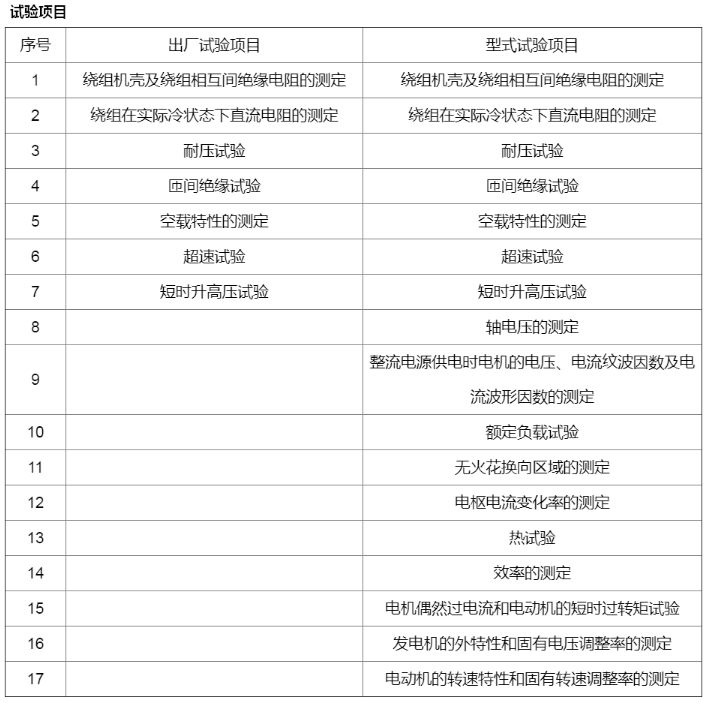

1、直流電機試驗系統是專門為直流電機設計的性能測試系統，廣泛應用于他勵、串勵、并勵、復勵的直流電動機和直流發電機出廠檢查試驗和型式試驗。測試負載可采用磁粉制動機、同型號電機對拖和電力測功機，負載調節穩定、可靠、方便，可以進行穩態測試，也可以進行快速瞬間測試，幾秒鐘內快速自動完成整個測試，并擬合出所有曲線。

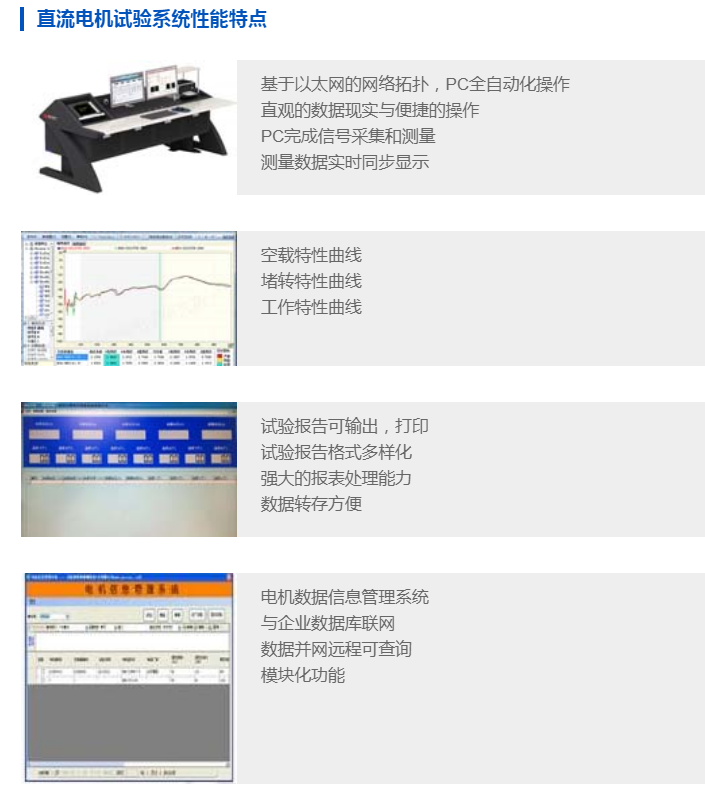

2、試驗系統由直流電源、直流切換開關展柜、信號傳感器、功率測量設備、自動化試驗和控制操作臺及直流電機試驗軟件組成。該系統將所有傳感器的信號直接送入計算機，并有計算機采集，分析各種試驗數據。直流電機試驗系統可測量電機的扭矩、轉速、功率、電壓、電流、機械效率，利用計算機對測試數據自動生成報表，自動繪制性能曲線。

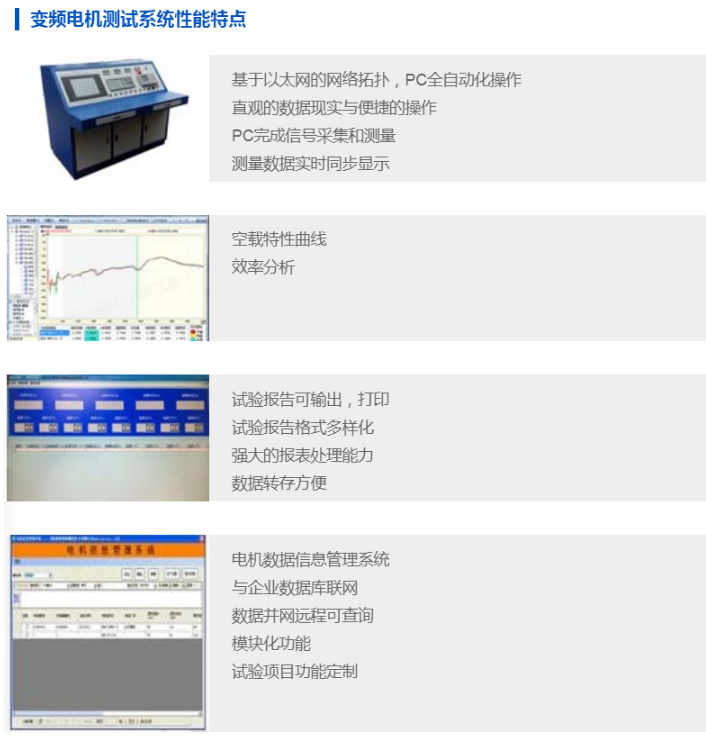

ZSDJ-Z 直流電機試驗系統可完成變頻調速電動機的出廠檢驗及型式試驗，它是由數字變頻電源、寬頻功率測試模塊和測試軟件組成，數字變頻電源可提供V/F分離控制、頻率控制、矢量控制和直接轉矩控制（DTC）等多種控制方法。寬頻功率測量模塊能夠適應各種頻率下的點參量的基波、諧波的高精度測量。

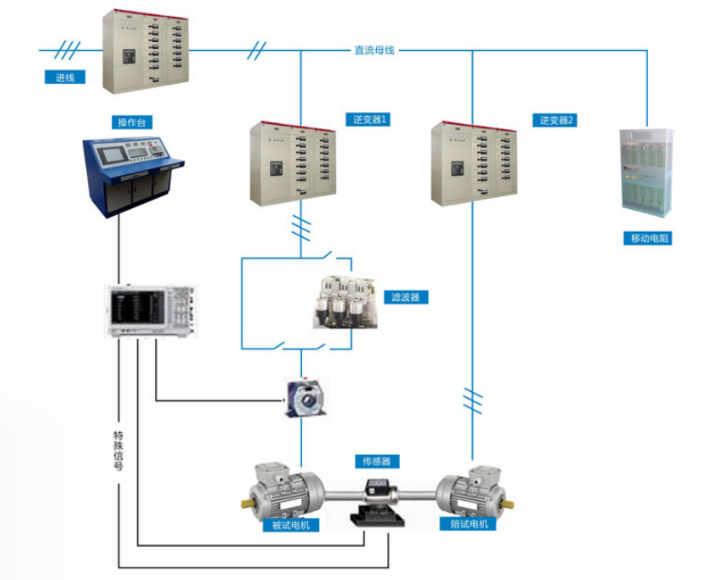

測試系統可選用共直流母線、四象限回饋等不同的能量回饋模式，滿足不同廠家的測試需求。
產品特征
變頻電機用變頻電源有以下特點：
1、電源品質高、性能穩定：除滿足試驗標準要去的電源品質外，數字電源具有頻率范圍寬、頻率穩定度高、輸出電壓頻率響應快、輸出點參量閉環控制等特點，這些特點為形成高性能的電機試驗站提供了良好的基礎。
2、電源的并聯解并和擴容功能：試驗系統使用的兩臺數字電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加數字電源的容量（并聯新的數字電源）使可完成系統擴容升級。
3、方便靈活的等效負載試驗：定子疊頻法是單電機進行溫升試驗的主要方法。不需要疊頻變壓，數字電源單機能夠滿足輸出滿足疊頻試驗要求的電壓波形。
設計依據
GB/T22670-2008 變頻器供電三相籠型感應電動機試驗方法
GB755-2008旋轉電機定額和性能
GB/T755.2-2003旋轉電機（牽引電機除外）確定損耗的效率的試驗方法

用電機綜合測試臺來對電機進行試驗是電機檢測中十分重要的一個環節，選擇合適的電機測試系統才能得到正確的試驗數據和試驗報表，才能得到準確的試驗結論，為電機安全作業提供可靠依據。

電機種類千千萬，如何定制電機測試臺也是一門十分深奧的學問。中試控股根據多年電機試驗經驗與電機綜合測試臺的生產經驗，提煉出各種電機測試臺的測試系統解決方案，僅供大家參考。

（1）長時間使用后軸承磨損過度，更換軸承。

（2）潤滑油脂質量不好。不同牌號的油脂混雜使用。潤滑脂內有雜質。潤滑脂裝得太多除去舊油脂，清洗后換新油脂。

（3）與原動機對接不好嚴格地對直，找正同心。

汽油發電機啟動后停機，易息火的原因及處理方法：

1、空濾器堵塞嚴重。

檢查空濾器狀況。

2、電調板、執行器、速度傳感器等回路故障。

3、油路不暢、濾清器堵塞、輸油泵故障。

檢查油路暢通情況，必要時更換柴油濾芯。

4、自動保護功能設定參數偏移。

重新設定參數。

5、噴油咀故障。

更換油咀。

6、自動化機組直流電中斷。

檢查蓄電池電壓或電量是否充足。

汽油發電的日常維護

注意：在每次使用汽油發電機前應做下列檢查，以確保發電機安全正常的使用。

1．如發電機長時間不用（一個月以上），啟動電池會因為自放電而虧電，請用外接充電器給電池充電。

2．檢查油箱中的汽油是否充足。

3．檢查油路開關和輸油管路是否有漏油滲油現象。

4．檢查啟動電池電壓是否在12V以上，并觀察電池外觀是否有破損漏夜現象。

5．觀察機油油質，確定是否需要更換。

6．檢查機油油位是否處于機油標尺網狀格之間[1]

消聲處理

汽油發電機組噪聲呈寬頻帶頻譜特性，且要求消聲設備能抵抗很高的氣流速度并耐高溫、高壓，而且不怕水和潮濕,當溫度升高時，消聲器的性能變化不大，根據這種情況，治理中多采用微穿孔板復合式消聲器。用0.5～1mm的薄鋼板加工成孔徑0.5～1mm、穿孔率在1%～3%的雙層結構的微穿孔板消聲器，對中、高頻噪聲均有較好的吸收效果。多層時，空腔厚度視吸收頻帶而定，低頻125～250Hz時，空腔厚度為150～220mm，中頻為500～1000Hz時，空腔為80～120mm。高頻為2000～4000Hz時，空腔為30～50mm，為防止微穿孔板空腔內沿管長方向聲波的傳播，對需要有較高消聲量的消聲器,每0.5m長加一橫向擋板。雙層微穿孔板管式消聲器的截面為圓環形。
