中試控股技術研究院魯工為您講解：高壓電纜年檢測試儀

參考型號：ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置

執行標準：DL/T 849.6-2016，DL/T 474.4-2018

作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗，電源：采用220V及380V兩種，操作模式：全自動、半自動、手動

組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

關于可以打電纜交流耐壓選型：電纜電壓等級（kV）、電纜截面（mm2）、電纜長度（米）

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.力薦供應商

電纜交流耐壓試驗裝置可以做什么?

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對10KV及以內的電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置適用范圍

1．10kV/400mm²電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備所有交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置系統主要性能及參數

1、電源電壓：380V/220V±10%、50Hz

  2、額定容量：88KVA

  3、輸出電壓：44KV/22KV

  4、輸出電流：2A/4A

  5、輸出電壓波形:正弦波

6、輸出電壓波形畸變率: ≤0.5%

7、允許連續工作時間：額定輸出電流下持續運行

  8、輸出頻率范圍:30～300Hz

    9、品質因數:≥30

10、系統噪聲:≤60db

11、系統測量精度:1.0級

12、頻率分辨率:0.01Hz

13、頻率不穩定度:≤0.05%

14、環境溫度：-25℃～ +55℃

相對濕度:≤90%

海拔高度:≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

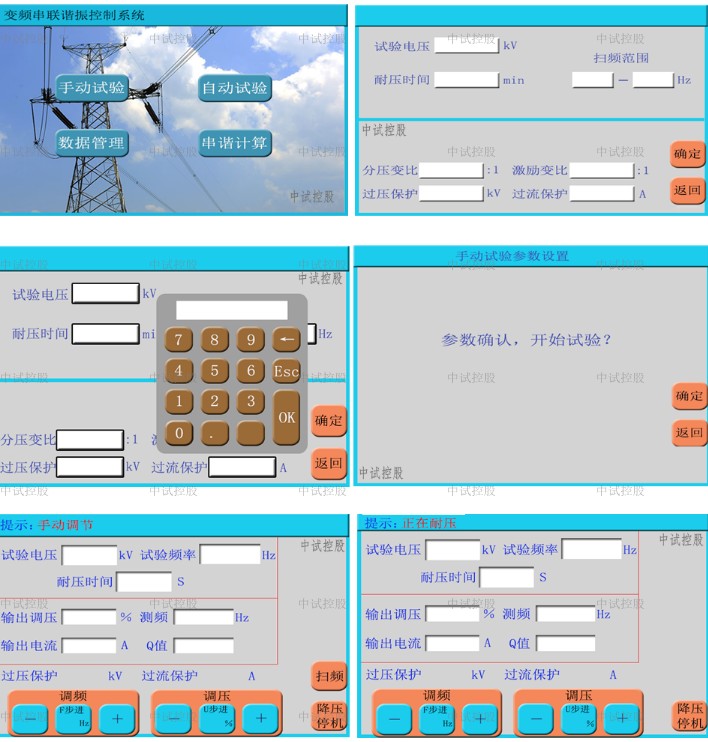

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備制造遵循的國家標準和行業標準

GB7328-87<< 變壓器和電抗器的聲級測量>>

GB1094<<電力變壓器>>

GB/T16927.1-2-1997<<高電壓試驗技術>>

ZBK41006-89<<試驗變壓器>>

GB4208<<外殼防護等級>>

GB2900<<電工名詞術語>>

GB5273<<變壓器、高壓電器和套管的端子>>

GB191<<包裝儲運標志>>

GB10327<<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙>>

GB10229-88<<電抗器>>

IEC358(1990)<<耦合電容器和電容分壓器>>

IEC1000<<電磁兼容性>>

GB4793-1984<<電子測量儀器安全要求>>

三、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz

d) 輸出電壓:      0～250V可調

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量：16Kg

2、 勵磁變壓器8KVA 1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重量：55Kg ;

3、高壓電抗器 44/22 2臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e)品質因素：Q≥30

f) 結構：干式；

  g)重量：48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器(自帶補償功能)60/0.003  1臺

a) 額定電壓：60KV

b) 工作頻率：30～300Hz

c) 分 壓 比：1000：1

d) 分壓比誤差：≤1%,

e) 測量精度：交流有效值1.0級

f) 介質損耗：tgδ≤0.5% ;

g) 重量：10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

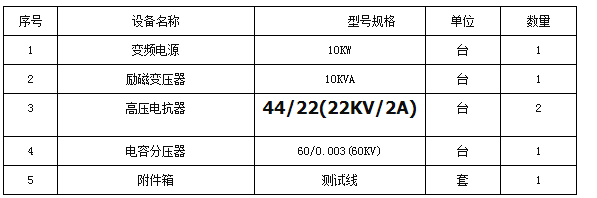

四、供貨清單一覽表

五、出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，技術部為您量身制定選型方案。

諧振頻率f0=1/2π√LC。

體現在整個回路，諧振時，感抗和容抗完全抵消，回路總阻抗等于電阻值，阻抗達到最小。

這兩種現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛的應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。接下來分析一下串聯諧振和并聯諧振這兩種諧振到底都有哪些區別。

從負載諧振方式劃分，可以為并聯諧振逆變器和串聯諧振逆變器兩大類型，下面對這兩種類型進行比較：串聯諧振回路是用L、R和C串聯，并聯諧振回路是L、R和C并聯。

(1)串聯諧振逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。當逆變失敗時，浪涌電流大，保護困難。并聯諧振逆變器的負載電路對電源呈現高阻抗，要求由電流源供電。在逆變失敗時，沖擊不大，較易保護。

(2)串聯諧振逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ 角。并聯諧振逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振電容器上電壓過零以前進行，負載電流也總是越前于電壓一φ角。

(3)是恒壓源供電。并聯諧振逆變器是恒流源供電。

(4)串聯諧振逆變器的工作頻率必須低于負載電路的固有振蕩頻率。并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率。

(5)串聯諧振逆變器的功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率。并聯諧振逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。

(6)串聯諧振逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。并聯諧振逆變器在換流時，晶閘管是在全電流運行中被強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長。

(7)串聯諧振逆變器的晶閘管所需承受的電壓較低，用380V電網供電時，采用1200V的晶閘管就行。并聯諧振逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。

(8)串聯諧振逆變器可以自激工作，也可以他激工作。而并聯諧振逆變器一般只能工作在自激狀態。
