中試控股技術研究院魯工為您講解：5kV電機綜合測試臺

中試控股是5kV電機綜合測試臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

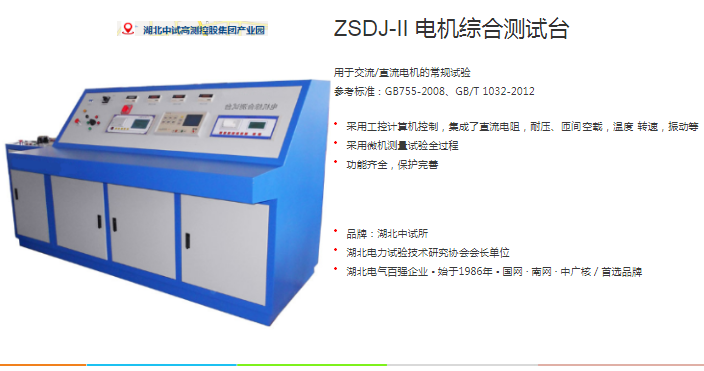

ZSDJ-II智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-II智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

一、技術指標

直流電阻：1.000mΩ～200Ω，精度：0.2%+3個字

絕緣電阻：DC500V/DC1000V，500MΩ，精度：5%

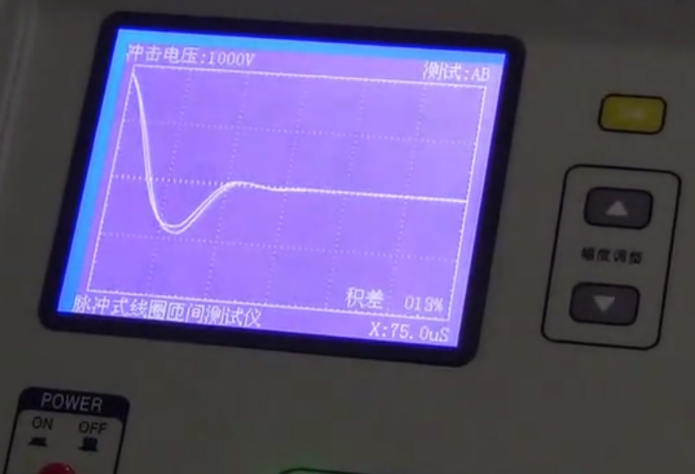

沖擊匝間：0～4000Vp可調，波前時間0.2us

電量測量：電壓 35-1200V，電流0.2-100A，精度0.5%+3個字

工頻耐壓：0～4000Vac可調，精度：2%

泄漏電流：0～50mA可設定，精度2%

測試時間：1～60s可設定，精度±0.1s

溫度：0～100℃，±1℃

二、試驗能力

高低壓電機單/三相空載電流、高低壓電機單/三相空載電壓、空載損耗試驗、功率因數測量、有功功率、無功功率、視在功率、匝間耐壓測試、絕緣測試、工頻耐壓測試、直流電阻測試。

三、項目說明

耐壓：測量電機繞組和外殼之間的耐壓漏電流。匝間：測量繞組的線圈匝間性能。

空載：測試電機在額定電壓下的空載電參數。絕緣：測試電機的絕緣性能。

直阻：測試線圈的電阻。

四、測試單元的技術參數要求及說明

1、操作臺要求

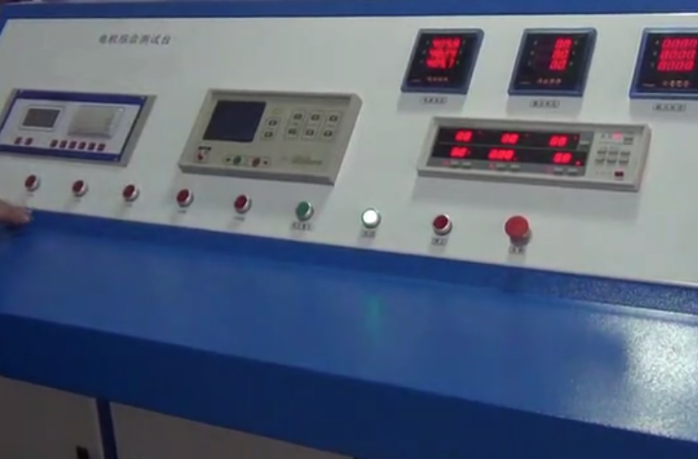

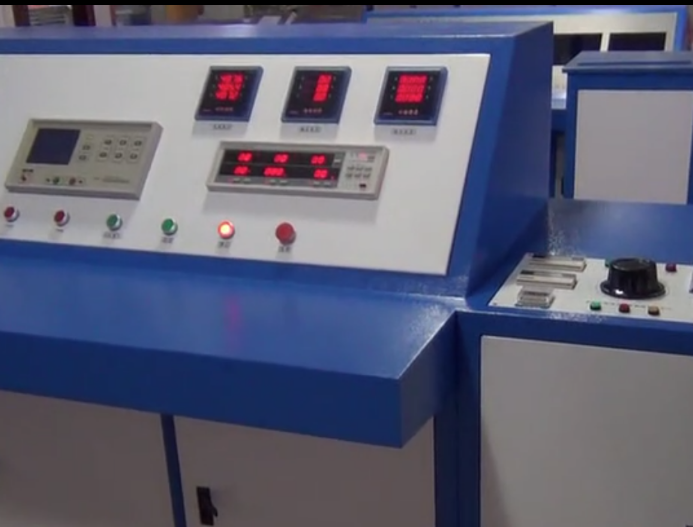

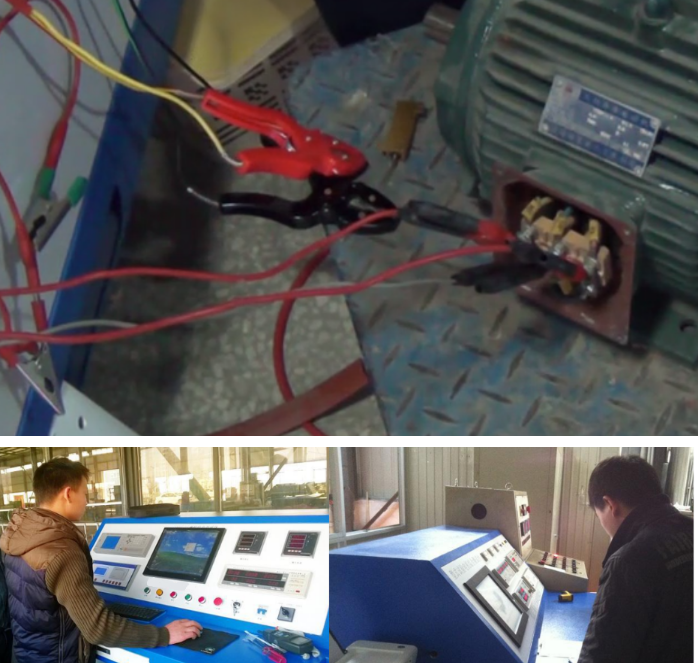

微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。

2、測量方式：采用微機測量

測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。

3、控制方式：采用PLC  直接控制

采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自

由編輯、修改，控制系統性能穩定、系統可擴展性好。

4、操作方式：手動操作和自動操作方式并存

為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障時可以采用手動操作進行試驗。

5、試驗數據處理：試驗結果保存在工控機內

微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功

能。

6、電源：采用單調壓器（無變壓器）輸出模式。

ZSDJ-Z 直流電機試驗系統

1、直流電機試驗系統是專門為直流電機設計的性能測試系統，廣泛應用于他勵、串勵、并勵、復勵的直流電動機和直流發電機出廠檢查試驗和型式試驗。測試負載可采用磁粉制動機、同型號電機對拖和電力測功機，負載調節穩定、可靠、方便，可以進行穩態測試，也可以進行快速瞬間測試，幾秒鐘內快速自動完成整個測試，并擬合出所有曲線。

2、試驗系統由直流電源、直流切換開關展柜、信號傳感器、功率測量設備、自動化試驗和控制操作臺及直流電機試驗軟件組成。該系統將所有傳感器的信號直接送入計算機，并有計算機采集，分析各種試驗數據。直流電機試驗系統可測量電機的扭矩、轉速、功率、電壓、電流、機械效率，利用計算機對測試數據自動生成報表，自動繪制性能曲線。

ZSDJ-Z 直流電機試驗系統可完成變頻調速電動機的出廠檢驗及型式試驗，它是由數字變頻電源、寬頻功率測試模塊和測試軟件組成，數字變頻電源可提供V/F分離控制、頻率控制、矢量控制和直接轉矩控制（DTC）等多種控制方法。寬頻功率測量模塊能夠適應各種頻率下的點參量的基波、諧波的高精度測量。

測試系統可選用共直流母線、四象限回饋等不同的能量回饋模式，滿足不同廠家的測試需求。

產品特征

變頻電機用變頻電源有以下特點：

1、電源品質高、性能穩定：除滿足試驗標準要去的電源品質外，數字電源具有頻率范圍寬、頻率穩定度高、輸出電壓頻率響應快、輸出點參量閉環控制等特點，這些特點為形成高性能的電機試驗站提供了良好的基礎。

2、電源的并聯解并和擴容功能：試驗系統使用的兩臺數字電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加數字電源的容量（并聯新的數字電源）使可完成系統擴容升級。

3、方便靈活的等效負載試驗：定子疊頻法是單電機進行溫升試驗的主要方法。不需要疊頻變壓，數字電源單機能夠滿足輸出滿足疊頻試驗要求的電壓波形。

設計依據

GB/T22670-2008 變頻器供電三相籠型感應電動機試驗方法

GB755-2008旋轉電機 定額和性能

GB/T755.2-2003旋轉電機（牽引電機除外）確定損耗的效率的試驗方法

ZSDJ-T 永磁同步電機試驗系統

與傳統的電勵磁同步電機相比，永磁同步電機，特別是稀土永磁同步電機具有損耗少、效率高、節電效果明顯的優點。又因無需勵磁電流，沒有勵磁損耗，提高了電動機的效率和功率密度。針對永磁同步電機的特點，在網絡化測控系統的平臺上開發建設永磁同步電機試驗系統，它具有測試精度高、控制簡單、自動化程度高、調速方便、調速范圍廣、低速性能好等特點，上位機自動設置轉速、扭矩，可自動繪制各類特性曲線，廣泛用于普通永磁同步電動機、變頻高速永磁同步電動機。

產品特征

永磁同步電機試驗系統性能特點

1、標準參數管理功能

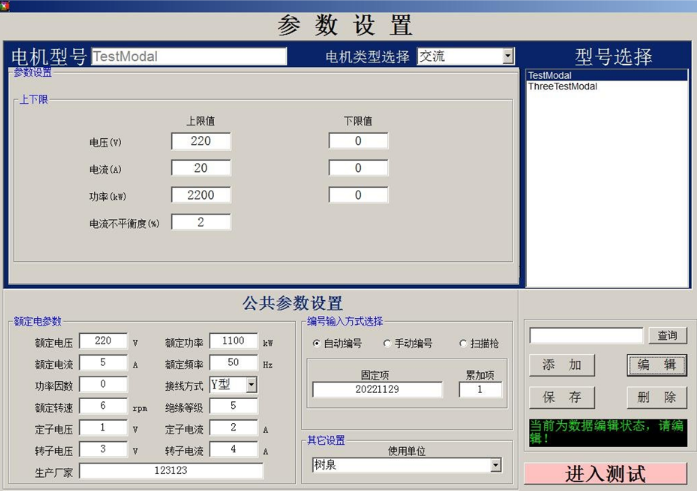

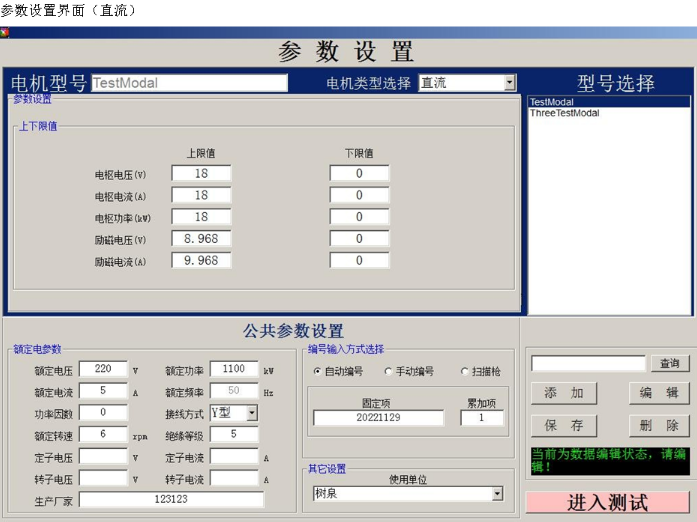

標準參數可通過鍵盤輸入，具有權限保護功能，作為測試電機合格與否的依據。

2、測試過程控制功能

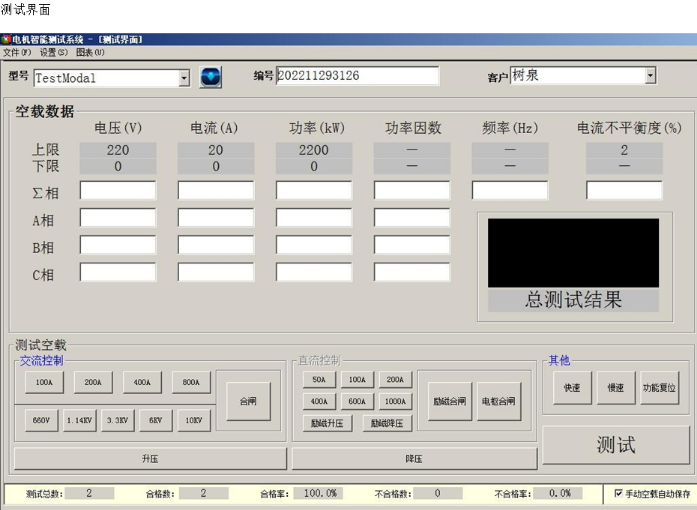

軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對定子執行自動測試，并在屏幕上顯示所有測試結果。

3、編號管理功能

可以根據型號類型保存相應的定子編號，并在測試時自動遞加。

4、測試數據管理功能

該軟件可以保存電機的測試數據，有多種方式對測試結果檢索，可對測試結果進行約定格式的打印。
