中試控股技術研究院魯工為您講解：電機實驗成套裝置

中試控股是電機測試臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

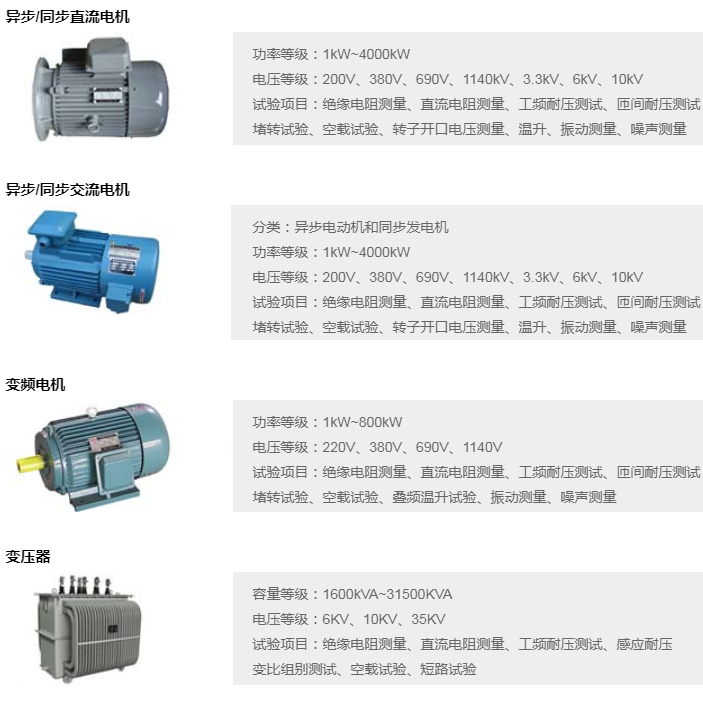

ZSDJ-III 智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-III 智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

測試單元的技術參數要求及說明

1、操作臺要求

微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。

2、測量方式：采用微機測量

測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。

3、控制方式：采用PLC  直接控制

采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自

由編輯、修改，控制系統性能穩定、系統可擴展性好。

4、操作方式：手動操作和自動操作方式并存

為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障時可以采用手動操作進行試驗。

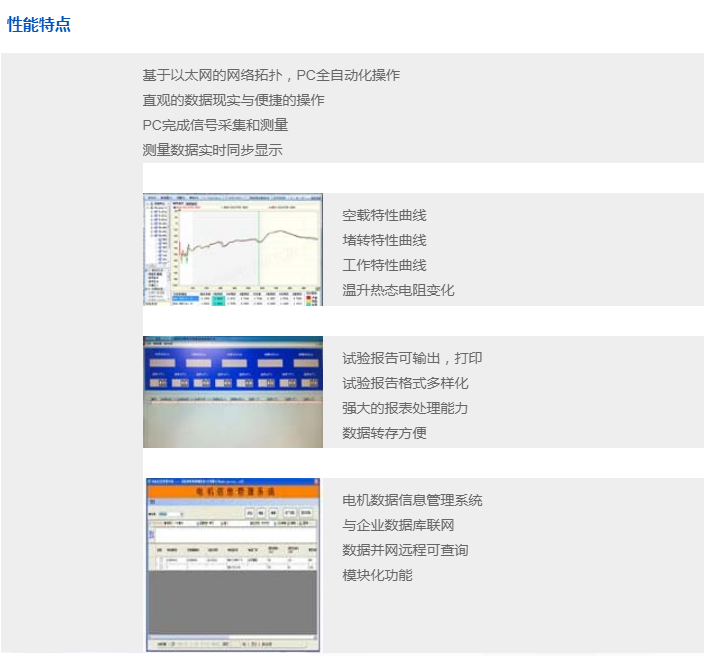

5、試驗數據處理：試驗結果保存在工控機內

微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功

能。

6、電源：采用單調壓器（無變壓器）輸出模式。

直流電阻：1.000mΩ～200Ω，精度：0.2%+3個字

絕緣電阻：DC500V/DC1000V，500MΩ，精度：5%

沖擊匝間：0～4000Vp可調，波前時間0.2us

電量測量：電壓 35-1200V，電流0.2-100A，精度0.5%+3個字

工頻耐壓：0～4000Vac可調，精度：2%

泄漏電流：0～50mA可設定，精度2%

測試時間：1～60s可設定，精度±0.1s

溫度：0～100℃，±1℃

試驗能力

高低壓電機單/三相空載電流、高低壓電機單/三相空載電壓、空載損耗試驗、功率因數測量、有功功率、無功功率、視在功率、匝間耐壓測試、絕緣測試、工頻耐壓測試、直流電阻測試。

電機按電壓分類，你知道有幾種嗎
一、低壓電機
低壓電機是指額定電壓在1000V及以下的電機，包括交流電機、直流電機和單相電機等。該類型電機廣泛應用于家用電器、工業生產和建筑領域等，具有功率小、結構簡單、操作方便、易維護等優點，但也存在運行效率低、壽命較短等缺點。
二、高壓電機
高壓電機是指額定電壓在1000V以上、不超過10kV的電機，也包括交流電機、直流電機和單相電機等。該類型電機主要應用于工業、礦山、船舶等領域，具有功率大、效率高、壽命長等優點，但也存在運行維護難度較大等缺點。
三、超高壓電機
超高壓電機是指額定電壓在10kV以上的電機，主要包括超高壓交流電機和超高壓直流電機。該類型電機通常應用于大型發電站、鋼廠、航空航天等領域，具有功率巨大、效率高、壽命長等優點，但也存在復雜結構、維護難度大、安全風險高等缺點。
四、其他電機
除了上述三種主要類型的電機，還有一些特殊類型的電機，如步進電機、無刷電機、電動機、直線電機等。這些電機通常應用于特定領域，具有特殊的運行特點和應用場景。
綜上所述，根據電機的額定電壓不同，可將電機分為低壓、高壓、超高壓以及其他特殊類型。在選擇電機時，需要根據具體應用場景和運行要求來選擇相應類型的電機，以保證其正常運行和使用。
電機試驗測試系統為電機設計、質量檢驗等提供必要的數據支撐，其測試數據的正確性和準確性是驗證電機設計及保證電機質量的重要手段。本欄目以電機試驗相關標準為依據，結合多年從事永磁直驅風力發電機組、雙饋式風力發電機組、異步電機、同步電機、高壓電機、高效電機、直流電機、交流牽引電機、電動汽車電機、核泵變極電機、艦船電力推進多相電機、陀螺儀電機等電機試驗測試系統研究的經驗，從電機試驗測試系統的基本要求、系統配置及選型要求等三大方面進行了較為詳細的闡述。

變壓器返廠后進行了解體檢查，解體后發現該變壓器低壓繞組C相明顯變形，在其下半部分有明顯放電痕跡，少量絕緣層破損，導線外漏，打開綁扎帶，發現有 2匝線圈發生匝間短路，解除繞組后還發現鐵芯有一處放電痕跡。

5 總結

綜合以上幾種試驗數據的分析來看，變壓器油及瓦斯繼電器內氣體色譜成分分析為有效和靈敏，可以準確判斷出故障性質，即過熱故障、電弧放電故障、火花放電故障及局部放電故障。

根據平衡判據可以判斷是否為突發性故障。并且根據變壓器本體不同部位的氣體含量，可以判斷出故障大體發生的位置。

頻響法測試繞組變形曲線是發現繞組變形直接也直觀的方法，如果有原始曲線，通過對比就可以判斷故障相繞組的變形程度；如果沒有原始曲線，根據其高、中、低各頻段的相關系數，也可以判斷其繞組變形的程度。

但有時不能準確判斷是一相發生變形還是另外兩項相同時發生變形，此時可結合直流電阻的測試數據，來準確判斷故障發生的具體相別。

這幾種方法在發現變壓器繞組變形故障時，可以相型及準確位置，為準確檢修提供依據。

   發電機本體的檢修

       發電機轉子的抽穿。對發電機本體的檢修，必須抽出轉子后才能進行。由于發電機轉子細長而重，且定轉子間的氣隙又小，所以抽穿轉子的技術和安全要求尤其要高，順利而安全的抽穿轉子對發電機本體的檢修非常重要。高低壓開關柜通電試驗臺，用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。
