1. 概述:

首先感謝貴單位垂詢、使用本公司出品的產品。

請您在使用本產品之前，仔細閱讀本說明書，以便正確地使用及保障安全。



2.瓦斯（氣體）繼電器的動作原理和保護的結構



氣體保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。

    在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而下垂，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。

1）概念

輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。

    重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

型號的組成及其代表意義：QJ**——**  **

Q瓦斯（氣體）J（繼電器）**（設計序號）——**（管路通徑mm）  **（特殊使用環境代碼， 0 g  L4 G# i( N5 U& z TH — 濕熱帶型；TA — 干熱帶型；一般型不加表示）



















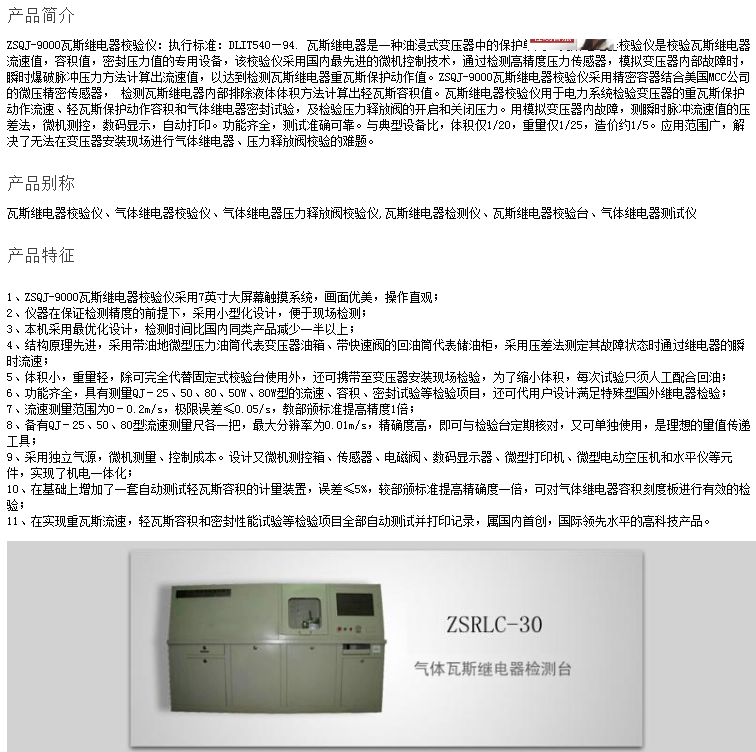

3.瓦斯繼電器校驗儀主要特點：

瓦斯（氣體）繼電器校驗儀主要特點是：

3.1 設備輕巧便攜：具有體積小，重量輕，便于攜帶，操作簡單，滿足現場試驗需要，節約設備和實驗室大量投資等優點。

3.2 多種法蘭盤變頭：特殊設計，方便更換、測量穩定，可對各種規格（Φ25、Φ50、Φ80以及其他口徑）瓦斯繼電器進行高精度穩定測量。
    3.3 流速測量（重瓦斯測量）：通過巧妙的管道設計， 配合法蘭盤變頭，采用精確計算、實驗驗證的壓力與流速算法，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.1米/秒，且重復性好。
    3.4 容積測量（輕瓦斯測量）：通過精確地管路計算和美國生產的微壓力傳感器，實現了容積的實時精準測量。測量分辨率達到了1毫升。
    3.5 密封測量：通過合理的管路設計與布局，利用超靜音打氣泵加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。
    3.6設備性能穩定：信號線路、動力線路、氣動管路完全分離，各模塊分離布局，完善屏蔽，充分保證了設備對現場試驗環境的適應性與可靠性。
    3.7觸摸操作，界面美觀：7寸全中文彩色觸摸圖形操作界面，操作直觀、簡單，并可對結果進行查看、分析和打印。
    3.8測試時間短：本機采用最優化設計，流速檢測時間比國內同類產品減少一半以上。

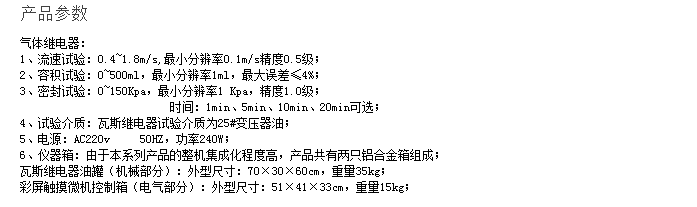

4.主要技術性能

4.1氣體繼電器：

流速試驗：0.4~1.8m/s,最小分辨率0.1m/s精度0.5級；

b）容積試驗：0~500ml，最小分辨率1ml，最大誤差≤4%

c）密封試驗：0~150Kpa，最小分辨率1 Kpa，精度1.0級，

             時間：1min、5min、10min、20min可選

4.2試驗介質：瓦斯繼電器試驗介質為25#變壓器油；

4.3電源：

    AC220v   50HZ，功率240W；

4.4儀器箱：

    由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。

瓦斯繼電器油罐（機械部分）：外型尺寸：70×30×60cm，重量35kg；

彩屏觸摸微機控制箱（電氣部分）：外型尺寸：51×41×33cm，重量15kg；



















結構原理：

附圖一



附圖二

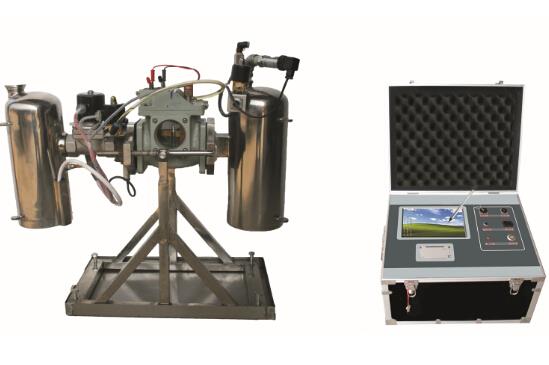

    如附圖一、圖二所示：本機由瓦斯繼電校驗儀油罐（機械部分）、微機控制箱（電氣部分）組成。

    瓦斯繼電器油罐底部設有油盆，[可調支架]13裝在油盆內，支架四角有調整水平的調節螺釘，由[拉桿緊固件] 、[主油筒]12的組件和[流速閥]4、[回油筒]2的組件通過[被試繼電器]組成整體，通過拉桿中部的軸承將組裝好的本體支撐在軸承座上，[拉桿] 上有[雙向定位板] 的孔和軸承座上的[定位銷] 構成90°的自動定位，由于兩側重量相近，試驗人員可輕松地將校驗臺旋轉至水平或垂直位置。

    [主油筒]12頂部有[進氣口]9，可通過微型打氣泵的[軟管]7連接。主油筒頂部裝有[壓力傳感器]10和[排氣閥]8，通過帶插頭的[屏蔽電纜] 與[控制箱] 面板的[信號插座] 相接。

    [回油筒]4與帶法蘭盤的[流速閥]4通過螺紋連接成組件。[流速閥]4設有[油位開關]16，法蘭盤靠外側裝有[軟管]7和[排氣閥]8，試驗時將軟管與被試繼電器頂蓋上的氣塞連接；法蘭盤靠外側裝有[放油閥] ，可將繼電器的油通過軟管與[回油筒]2底部的[容積計量裝置] 連接。通過電纜與電磁快速閥上安裝的[信號插口]3連接，再由[電纜] 與測控箱面板上的[信號插座] 連接。

    [微機控制箱] 內部元件布置采用分類重復屏蔽措施，有效地減少信號干擾。采用7寸LCD真彩色觸摸屏，顯示直觀，操作方便。









6.儀器的操作:

6.1瓦斯繼電保護校驗儀試驗:

6.1.1檢驗前準備工作:

6.1.1.1 將該儀器從箱子里取出，水平放在地面上，按一定口徑用工具把要檢測的瓦斯繼電器裝在該油罐支架上，安裝上各部分套管，并按要求連接上各部分線路，仔細檢查各部分都完全各線路連接正確后就可以開始試驗了。

    6.1.1.2 取出兩根[信號電纜]，一粗一細，將油罐和控制箱連接起來。

    6.1.1.3 將其控制箱上的[軟管]與主油筒頂部[進氣口]9連接，將其電源插頭與控制箱面板[電源插座] 連接，控制箱與油罐保持距離，以免影響油筒旋轉。將 [信號夾]6連接的兩個線夾與繼電器“跳閘”接線柱連接，一根紅一根黑。最后將油罐旋轉至垂直位置，至此準備工作完成。

特別注意:電源220v危險，連接時候應該小心。保證在一切安全的條件下開始試驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。

     6.1.1.4 調整螺帽使上下組件法蘭之間的距離應能安裝被試繼電器，按順序裝上[被試繼電器] 注意：繼電器頂蓋箭頭方向應指向回油筒（注意方向），裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，最后將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和試驗的準確性。裝好瓦斯繼電器后打開悶蓋加入新變壓器油3～5kg，用戶第一次使用時，自備新變壓器油3～5kg，從油罐悶蓋①注油約3kg，流速閥④、換氣閥⑤打開，油罐旋轉至豎立位置使油全部流入主油筒，注油量以油從[排氣閥]⑧溢出為止，再將油罐再旋轉少許使主油筒尾部略高2cm，待[排氣閥]⑧無油溢出為止。

特別注意在做試驗的時候悶蓋一定要揭開，開始接下來的操作。

6.1.1.5 按動電源開關在該儀器的觸摸屏上將出現圖（1）的主菜單畫面。

                           圖（1）

6.1.1.6 出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。

6.1.1.7 首先我們介紹一下輕瓦斯測試：第一步將黑色和紅色的瓦斯繼電器信號夾夾在待測的瓦斯繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。

                           圖（2）

6.1.1.8. 出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別提醒：試驗的時候悶蓋不要對著人或者設備的方向。

6.1.1.9. 按照操作界面提示部分的操作提示應將油罐豎起來，旋轉油罐的方法：右手扶著回油筒，左手拔出[定位銷] ，使油罐豎起來。

6.1.1.10. 經過6.1.1.9 步驟后，再點擊觸摸屏上的“確定”鍵，觸摸屏上將會出現圖（3）的操作界面，這時會顯示本機已經設定好的40秒或用戶可以自定義設置的“回油時間”，到了設定的時間后系統自動會提示“油位到，將油罐放平”的字樣，如圖（4）。

                           圖（3）

                           圖（4）

6.1.1.11. 按照操作界面出現“油位到，將油罐放平”的提示調整[可調支架] ，使油罐處于水平狀態后點擊“確定”，輕瓦斯測試開始，這時就該等待瓦斯繼電器動作了，達到一定值的時候，瓦斯繼電器動作，檢測到的信號顯示在觸摸屏上，出現圖（5）操作界面，出現圖（5）操作界面后說明將有下一次“輕瓦斯測試”

特別注意：當觸摸屏的操作界面出現“初始化中，將油罐豎起”或“油位到，將油罐放平”時應先執行對應的提示操作后再點擊“確定”以免影響試驗精度。

                           圖（5）

6.1.1.12. 完成6.1.1.9的操作后輕瓦斯測試結束，這時就可以點擊圖（5）操作界面的“打印”的，這時整個“輕瓦斯測試”完成，如果再要進行一次“輕瓦斯測試”，就再點擊“開始測試”“確定”再進行下一次“輕瓦斯測試”，如果想退出“輕瓦斯測試”點擊“返回”即進入圖（1）界面。特別注意：每一次再做“輕瓦斯測試”時一定要先點擊“開始測試”，這時觸摸屏提示由“初始化，將油罐豎起油位到，將油罐放平”變成黃字部分“初始化，將油罐豎起油位到”將校驗儀豎起再點擊“確定”才能開始測試，以免誤操作影響試驗結果。

 特別注意：如果在“重瓦斯測試”時出現異常情況，如打氣泵該停止打氣時未停止打氣，則要點擊控制面板上的紅色“復位”鍵，如果點擊觸摸屏上的“打印”時，打印機沒有動作時，可以在觸摸屏上把“打印”鍵多點擊幾下，可能由于觸摸屏沒有反應過來。

6.1.1.13.接著我們再來介紹一下重瓦斯測試：第一步將黑色和紅色的瓦斯繼電器信號夾夾在要測試的瓦斯繼電器的對應的任意一組重瓦斯接線柱，單擊圖（1）“重瓦斯測試”的操作界面，您將會看到圖（6）的操作界面。



 圖（6）

6.1.1.14. 出現圖（6）的操作界面后點擊“開始測試”這時觸摸屏上會出現圖（7）的如同輕瓦斯的操作界面一樣第一步都要初始化回油階段，這一提示在觸摸屏的右上角的黃字部分也有同樣的提示，將瓦斯油罐豎直放置，具體豎直放置的操作步驟見6.1.1.9，完成此操作就可以接下來做下面的設置了。

                           圖（7）

6.1.1.15. 在做重瓦斯設置的時候應首先設置觸摸屏左下方的四個選項“選擇繼電器型號”“整定值”“回油時間”“步進值”

6.1.1.16 “選擇繼電器型號”的設置，點擊該菜單欄，就會出現圖（8）的設置操作界面，可以根據待測氣體繼電器口徑的大小選擇“QJ-80”“QJ-50”“QJ-25”三種氣體繼電器口徑大小。

特別注意：一定要根據自己測試的瓦斯繼電器大小在觸摸屏上選擇正確的瓦斯繼電器口徑大小，否則測試結果錯誤，導致整個重瓦斯測試失敗。

                           圖（8）

6.1.1.17  設置“整定值”，建議根據待測瓦斯繼電器擋板的刻度值設定“整定值”，設置一般在0.7~1.5之間，首先先看待測瓦斯繼電器的擋板上的刻度值，在觸摸屏的“整定值”窗口設置一個接近擋板刻度值，設置好整定值后，點擊“ENTER”設置完成，設置界面觸摸屏上操作界面如圖（9）。



                           圖（9）

特別注意：在設定“整定值”時，建議根據待測瓦斯繼電器重瓦斯測試擋板刻度值設置適當“整定值”，可減少測試次數，節約時間。

6.1.1.18 設置“回油時間”，點擊該菜單鍵時，會出現圖（9）的設置操作界面，在不設置回油時間的情況下，系統默認回油時間為40秒，一般可以根據用戶自己的情況設定回油時間，建議設置更長的回油時間。所以注意回油時間應該盡量設置長一點。設置時間短的話可能桶里面的油沒有回油充分這樣會導致打壓的時候油可能會噴出來。所以特別注意相關人員不要站在正對著悶蓋口的前面以免誤操作的時候沒有回流完的油可能會噴出來。

6.1.1.19 設置“步進值”，點擊該菜單鍵時，會出現圖（9）的設置操作界面，該步進值的設置最大為2.00，該項設置是本瓦斯繼電器校驗儀系統調整重瓦斯的輸出結果來設置精度，例如：設置“步進值”為0.05完成整個實驗的時候要測試的瓦斯繼電器在校驗儀上未動作，這時就再進行第二次實驗其余三項也不需要重新設定，這時系統會自動在整定值上自動加上開始自己設置的“步進值”（自動調整流值）完成第二次實驗看是否檢驗出該結果，如果檢驗出該瓦斯繼電器動作則可以打印出該結果，如果沒有則繼續進行實驗，系統會繼續自動增加檢測出瓦斯繼電器動作的結果為止，相反如果在一開始的第一次做重瓦斯試驗的時候，在該校驗儀上檢測出要測試的繼電器動作這次不是要測試重瓦斯的準確值，要再進行第二次測試，系統又會繼續減少“步進值”（自動調整流值）測試看是否能檢測氣體繼電器動作，如果動作則繼續再做一次重瓦斯實驗，如果沒動作則可以判斷上一次繼電器動作的值就為重瓦斯測試的值，打印出結果即可。所以設置“步進值”也有一定的方法，根據用戶自定設置，設置小了，精確度會提高但做試驗的周期會加大，設置大了，精確度會降低做實驗的周期也會減小。建議先可以將“步進值”設置稍大，確定流速值范圍后再根據所需精度來設置“步進值”。建議設置0.05.所以特別注意在做重瓦斯測試時一定要多做幾次測試以保證其準確性。

6.1.1.20. 這四項設置完成后，這時在觸摸屏的右上方的黃字部分如圖（7）會提示“初始化中，將油罐豎起”這時可以將校驗儀豎起來，或在設置這四項設置之前將校驗儀豎起也可以，以保證充分回油，這時點擊“確定”就開始試驗，進入回油時間，到了設定的回油值后，氣泵自動開始打壓充油，油位指示燈亮時，打壓停止，充油結束，這時觸摸屏的右上角會出現“油位到，將油罐放平”的提示，這時可以按照提示將油罐放平，如圖（10），特別注意：在觸摸屏的右上角會出現“油位到，將油罐放平”的提示時一定要先將校驗儀放平，再點擊“確定”這時氣泵會繼續打壓，打壓到一定的值的時候會將要檢測的瓦斯繼電器擋板沖開，這時觸摸屏上會的繼電器部分會顯示“繼電器動作”顏色變紅的操作界面，如圖（11）所示。



                           圖（10）



                           圖（11）

6.1.1.21. 這時重瓦斯測試基本完成，可以點擊觸摸屏上的“打印”，這時整個“重瓦斯測試”基本完成，按照類似說明還可以再進行“重瓦斯測試”或其他測試。特別注意每一次再做“重瓦斯測試”時一定要先點擊“開始測試”，這時觸摸屏右上方提示由“初始化，將油罐豎起油位到，將油罐放平”變成黃字部分“初始化，將油罐豎起油位到”將校驗儀豎起再點擊“確定”才開始下測試，以免誤操作影響實驗結果。

6.1.1.22.接著我們再來介紹一下密閉測試：那兩根黑色紅色信號夾不需要接在要測試的瓦斯繼電器上，首先將該瓦斯繼電器校驗儀水平放置，特別注意：做密閉試驗過程都要將油罐水平放置進行測試，并且要將待測瓦斯繼電器的排氣孔旋鈕順時針關閉。接著用手點擊一下圖（1）“密閉測試”的操作界面，你將會看到圖（12）的操作界面。



                            圖（12）



6.1.1.23.完成6.1.1.22的操作后我們來對“試驗時間”和“試驗壓力”進行設置。點擊觸摸屏上“試驗時間”的操作界面上會有“1分鐘”“5分鐘”“10分鐘”“20分鐘”的設置選項，操作界面如同圖（13）；

                           圖（13）

6.1.1.24 再接著點擊觸摸屏上“試驗壓力”的操作界面上會有“100Kpa”“120Kpa”“150Kpa”的設置選項，操作界面如同圖（14）；



                         圖（14）

6.1.1.25 完成上面兩項設置后點擊“開始試驗”則試驗開始，在觸摸屏“試驗時間”的操作界面上會看到開始用戶自定義設置的時間開始計時，到了設定時間時會出現圖（15）的操作界面。



                          圖（15）



6.1.1.26 完成6.1.1.25的操作后用戶可以在觸摸屏的面板上自行觀察“試驗壓力”和“當前壓力”來判斷密閉試驗的準確性。在該操作本校驗儀沒有設計打印的操作界面所以密閉試驗檢測結果可以根據此項比較來判斷，此“密閉測試”完成。點擊“返回”則回到圖（1）的主操作界面。

以上是觸摸屏控制箱的基本操作，請用戶仔細閱讀，按照介紹的步驟操作，如有不能解決的問題可以跟我公司聯系，我們會在第一時間給予解決。













7.儀器維護及維修：

7.1儀器的維護：

7.1.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；

7.1.2拔插電源頭時應抓住插頭進行操作;

7.1.3不定期檢查儲油筒的油位。檢查方法見5.1.1項的操作步驟；

    7.1.4儀器使用一個月時應更換儲油筒的油，更換方法如下：其方法是做幾次高流速試驗后立即將主油筒[氣塞] 螺帽旋轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上主油筒[氣塞] 螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，

7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；

7.1.6 試驗結束后，清除儀器表面油跡。

7.2儀器的維修與處理：

7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；

7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。









8 . 常見故障原因及處理方法表













9 . 售后服務

本公司產品質量實行三包，凡用戶在遵守使用原則的情況下，確因產品制造質量引起的損壞或設備不能正常工作，本公司負責包修、包換、包退。

本產品的保修期為一年，用戶從實際收到貨物開始計算，凡在保修期外出現質量問題，本公司同樣負責維修。

用戶可隨時將本產品的使用情況或寶貴意見告知我公司。公司設有專人負責處理用戶意見和售后服務等事宜。

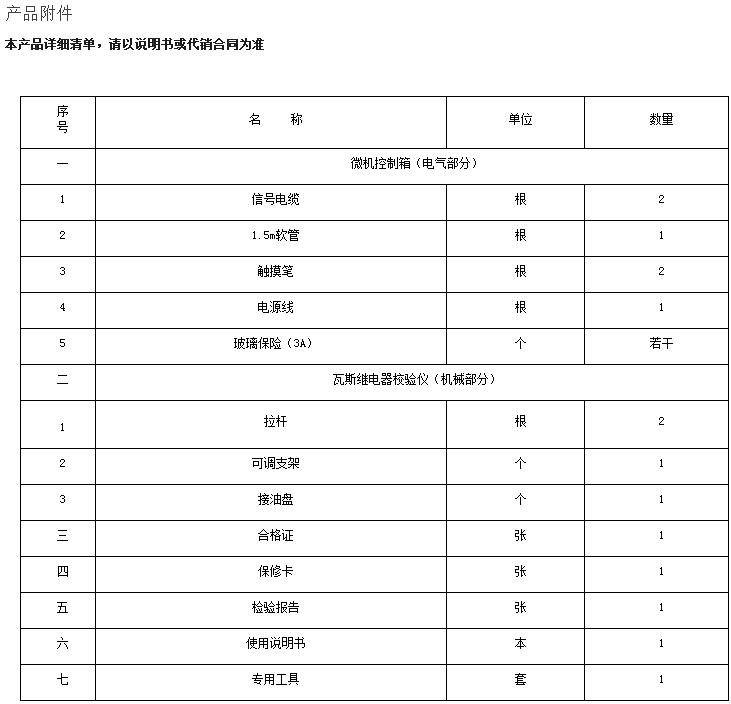

10 . 瓦斯繼電器校驗儀裝箱清單
