直流高壓發生器在電力器件領域中發揮著安全防護的作用，是專門用來檢測電力器件的電氣絕緣強度和泄漏電流的設備。為了了解相關設備的絕緣預防性，就需對其進行直流高壓發生器耐壓試驗，該試驗有哪些步驟？本文中試控股集團技術人員將為大家具體說明。

規程規定橡塑電纜應進行交流耐壓試驗，當不具備條件時，18/30kV以下電纜可使用直流耐壓代替交流耐壓。

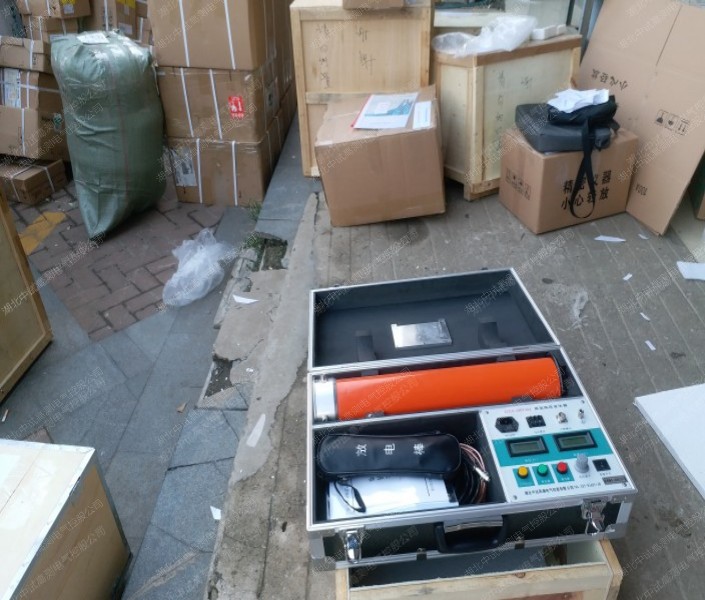

下面以ZSZGF-60kV/2mA直流高壓發生器為例，講解電纜直流耐壓試驗的步驟及注意事項。

1）試驗前應對電纜進行充分放電，且電纜兩端保持懸空，各相與其他物體以及各相之間保持足夠的安全距離。

2）按圖連線，高壓輸出線接至任一相，且與其他物體保持足夠距離，其他兩相及鋼鎧接地。

一、直流高壓發生器在做負載試驗前，需要在倍壓筒上的高壓輸出端上裝好高壓屏蔽微安表，同時把相應的專用高壓線分別接到測試品和微安表上。

二、檢查測試品、直流高壓發生器、倍壓筒、放電棒、接地線、試品聯接線，確保正確性，檢查接地線是否準確連接，檢查高壓安全距離是否在標準范圍內，確保無誤后，才可以正式開始高壓試驗。

三、測試品、直流高壓發生器等儀器均檢查確認正常后，按下單相交流220V電源開關，綠燈亮，表示電源接通，正式開始直流泄漏和直流耐壓試驗。

四、按下紅色按鈕，紅燈亮，表示高壓接通，等待高壓數值上升。

五、調節調壓電位器時，按照順時針方向平緩進行，輸出端數值從零開始，不斷上升，速度以每秒3-5kV為合適。對于大電容的測試品，升壓時速度應更緩慢，不然容易造成電壓過沖的現象，同時要密切觀察電流表，保證充電電流不能超過直流高壓發生器充電電流的最大值。當電流或電壓上升到目標值后，應按照規定時間及時將電壓表、電流表的數值作好記錄。

六、試驗結束，對測試品進行降壓，把調壓電位器歸零，隨即按下綠色按鈕，表示高壓已被切斷，并關閉電源開關。

七、完成直流高壓發生器的耐壓試驗后，應該使用放電棒對測試品多次放電，完成放電后才能接近進行后續作業，以確保安全性。

直流高壓發生器在電力器件領域中發揮著重要作用，是必不可少的設備，中試控股集團技術人員本文為大家介紹了直流高壓發生器進行耐壓試驗時的正確步驟，需要通電測試的儀器都有一定的危險性，如操作錯誤，甚至有可能對生命安全構成威脅，了解直流高壓發生器的耐壓試驗的正確操作步驟，是很有必要的。

直流高壓發生器注意事項

1）若電纜一端已鋸斷，電纜三相主絕緣層外的半導體層應剝掉10cm左右，否則會放電。

2）升壓時會用較大的充電電流，微安表讀數較大是正常的。停止升壓時，微安表讀數應保持穩定，若隨著加壓時間的增加而急劇增大，則可能有擊穿現象，應查明原因。

3）每相試驗后應先經限流電阻放電20s左右，再直接對地放電，以免放電電流太大。

4）直流耐壓也可使用工頻耐壓裝置加硅堆進行試驗，硅堆上箭頭指向試驗變，輸出直流負壓，輸出直流電壓為交流電壓有效值乘以1.4。

5）三相之間的泄漏電流不平衡系數不應大于2，小于20μA時不作要求。

6）對于0.6/1kV以下電纜可用1000V或2500V兆歐表測相對地絕緣電阻代替耐壓試驗。
