串聯諧振試驗方案_串聯諧振試驗方案如何指定，我們先來看看串聯諧振的一些基本參數和需求

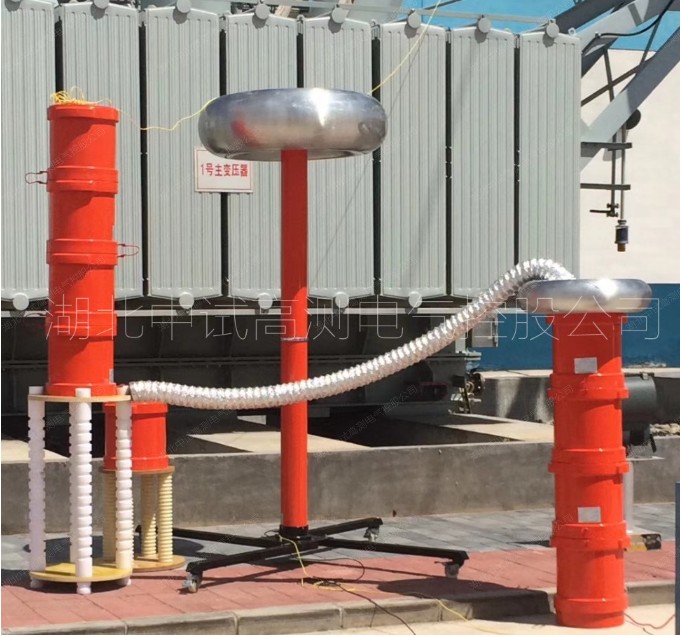

串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

串聯諧振可以用來干什么?

串聯諧振用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。變頻串聯諧振試驗裝置主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。

中試控股集團技術人員教你如何選擇合適的串聯諧振設備？

為了選擇合適的串聯諧振設備，請提供以下技術參數

1、變壓器：電壓等級（如10/35/110/220kV等）；最大容量；試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；

2、電力電纜：電壓等級（如10/35/110kV等）；最大長度；截面積；

3、發電機、電動機：電壓等級（出口電壓或稱工作電壓）試驗電壓（最高耐壓值）單相對地電容量范圍，如0.2-0.55uF；

4、GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；

5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；

6、CVT效驗：電壓等級（或稱工作電壓，如35/110/220規格等）；試驗電壓（最高耐壓值）電容量范圍（如0.005-0.02uF）。

對比

串聯諧振 VS 工頻耐壓 >> 滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運

串聯諧振 VS 超低頻 >> 超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等

串聯諧振 VS 直高發 >> 直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”
