中試控股博士科研站技術專工為您一一解答：220KV變壓器繞組變形試驗儀

變壓器繞組變形測試儀試驗程序

1.首先檢查變壓器接地狀況是否良好，套管引線應全部解開。

2.詳細記錄被試品的數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。

3.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。

4.數據存放格式：文件是以ASCII碼的形式存放。

5.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

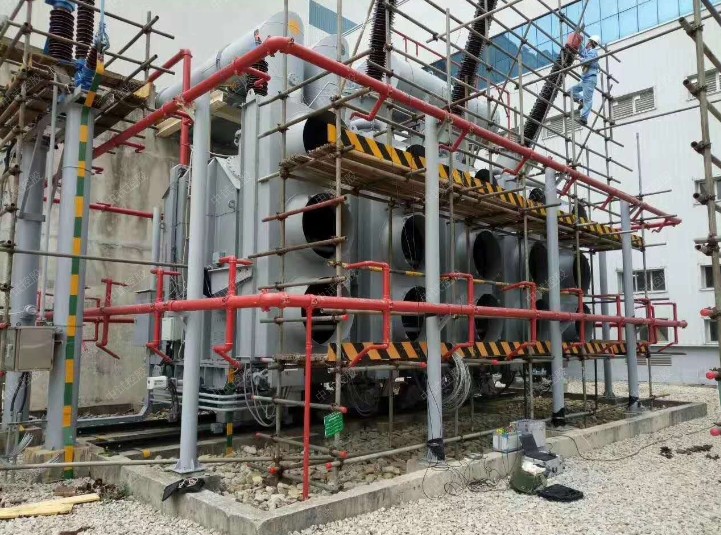

6.220KV變壓器繞組變形試驗儀現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

ZSBX-9000變壓器繞組變形測試儀
一，概述
1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變


壓器，其三相頻域響應曲線應該相差不大；
2，當 中試控股變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰


撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的


變形程度；
3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲


線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二，技術特點
1.采用DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.主機尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃  濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點（只上位機可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
分段掃描：
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ   分辨率 0.5KHZ  400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；

1) 首先將介損測試儀接地。

2) 將高壓側A、B、C三繞組短接起來。

3) 將非測試的其他繞組中壓側三相及中性點短接起來，并接地。注意：要先接接地端，后接被試品端（3#）。

4) 用同樣方法將低壓側也短路接地（4#）。

5) 將紅色高壓線一端接測試儀“高壓輸出”插座內，將紅色高壓線外端接地線接地。

6) 紅色高壓線另一端接套管末屏端子（1#）。

7) 中試控股高壓測試線屏蔽線接到套管高壓線接地端子短接線上（2#）。

8) 將非被測套管的末屏端子接地。

9) 連接好電源輸入線。

10) 220KV變壓器繞組變形試驗儀試驗裝置檢查試驗接線正確，操作人員征得試驗許可后方可加壓試驗。
