介質損耗測試裝置
時間：2021-01-18
介質損耗測試裝置
注意事項：
1要注意精密油介損體積電阻率測試儀使用環境的清潔。
2.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使精密油介損體積電阻率測試儀無法正常工作。
3.保險管損壞，必須更換相同規格保險管。
4.介質損耗測試裝置遵守高壓試驗安全工作規程。
5.精密油介損體積電阻率測試儀內部有高壓及高溫，在工作過程中，禁止打開油杯罩。
6.中試控股精密油介損體積電阻率測試儀在使用過程中要可靠接地。

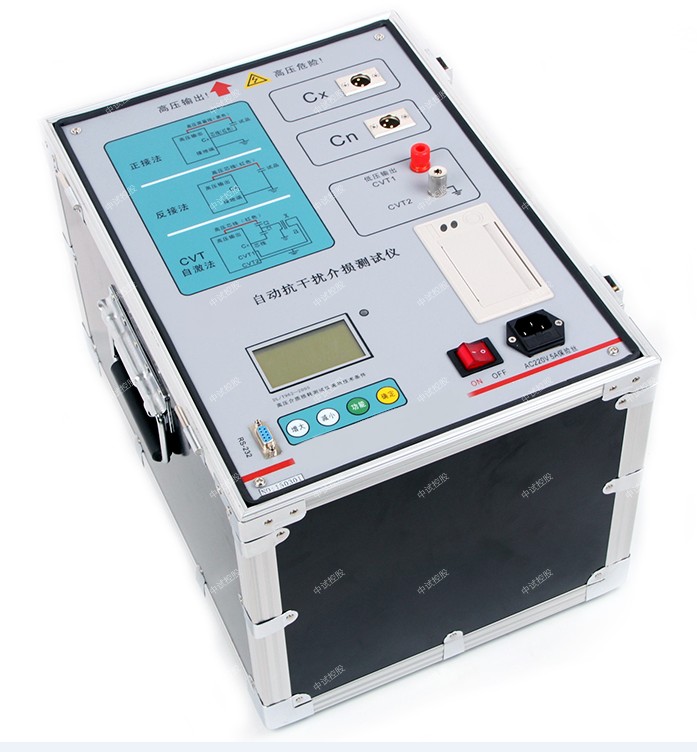

ZSJS-6000C 異頻抗干擾介質損耗自動測試儀
一、簡介
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部等，電氣設備安裝、交接和預防性
試驗中都廣泛應用。
抗干擾介質損耗測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力
強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
二、技術參數
1、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量；
2、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據；
3、過流保護功能，在試品短路或擊穿時儀器不受損壞；
4、內附標準電容和高壓電源，便于現場測試，減少現場接線；
5、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
測量范圍 電容值 4～60000pF
介損值 0～100%
誤差 電容精度 ±(1.0%×讀數±1 pF)
介損精度 ±(1.0%×讀數±0.04%)
分辨率 電容分辨率 可分辨0.001pF
介損分辨率 分辨0.001%
高壓輸出 0.5～10kV,45Hz和55Hz
電流輸出 ≤200mA
低壓輸出 輸出電壓 3～50V
輸出電流 3～30A
供電電源 AC 220V ±10%，50Hz或發電機供電
工作環境 環境溫度 0～40℃
環境濕度 ≤ 90%RH，不結露
外形尺寸 465×350×360mm3
重 量 27.6kg
介損測量
試驗電壓同時加在介損測試儀內部電容器和油杯加壓極兩個地方，經過對不同的信號的控制和同步采樣，將數字信號送至數字信號處理器，計算出參數后送至主控CPU。
加熱
介損測試儀采用高頻感應爐加熱，開機啟動后溫控CPU通過手動操作發出加熱命令，系統提取內部溫度傳感器的溫度平均值，在溫度較低時加大功率節省時間；待溫度升至預定溫度時，減小功率。這種加熱技術有利于受熱均勻。
體積電阻率測量
中試控股介損測試儀的基本工作原理是怎樣的直流高壓試驗電壓加在油杯加壓極，經過測試回路，產生電流信號，命令測試電路放大然后對電流信號采樣跟蹤，將數字信號送至數字信號處理，然后對其進行復雜的運算，得出結果后送至主控CPU。
控溫
介質損耗測試裝置介損測試儀在實測溫度將要達到預設溫度時，控制采用小功率方式加熱，經過科學計算分析出控制占空比，使溫度控制在預計的范圍內。
增值服務
- 三年質保,一年包換,三個月試用
